| Номер в госреестре | 68975-17 |
| Наименование СИ | Делители напряжения |
| Обозначение типа СИ | ДНЕ-25 |
| Изготовитель | Общество с ограниченной ответственностью "Л Кард" (ООО "Л Кард"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Делители напряжения ДНЕ-25 (далее по тексту - ДНЕ-25) предназначены для масштабного преобразования высокого напряжения переменного тока (однофазная сеть переменного тока с номинальным напряжением 25 кВ, частотой переменного тока 50 Гц) в напряжение переменного тока для подачи на входы низковольтных измерительных приборов.
Принцип действия ДНЕ-25 основан на методе ёмкостного деления высокого напряжения переменного тока. Высоковольтное плечо ДНЕ-25 образовано его конструктивными элементами, а низковольтное плечо состоит из прецизионных конденсаторов, расположенных на печатной плате. На этой же печатной плате находится усилитель напряжения, обеспечивающий согласование выходного сопротивления ДНЕ-25 с нагрузкой. Питание ДНЕ-25 осуществляется от однополярного источника постоянного тока.
Основу конструкции ДНЕ-25 составляет изолятор из поликарбоната с двумя электродами, образующими высоковольтный конденсатор. Для защиты от влияния внешних электромагнитных полей рабочая часть конденсатора и печатная плата с усилителем напряжения смонтированы внутри алюминиевого цилиндрического экрана, который установлен на основание, предназначенное для крепления ДНЕ-25.
Вокруг электрической цепи, на которой в случае разрушения изолятора возможно возникновение высокого напряжения, предусмотрен конструктивный электрический разрядник, обеспечивающий ограничение напряжения на уровне не более 2000 В .
Наружная изоляция ДНЕ-25 выполнена из самозатухающего трекингостойкого материала. Длина пути утечки соответствует требованиям ГОСТ 9920-89 для сильной степени загрязнения.

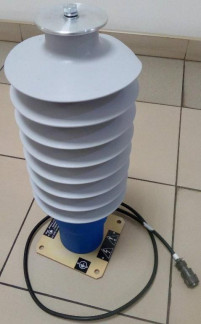

Внешний вид ДНЕ-25, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Место
пломбирования
Место нанесения знака поверки
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Test DNE» |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.1 |
| Цифровой идентификатор ПО | - |
ДНЕ-25 имеют внешнее программное обеспечение. Внешнее ПО (программа «Test DNE»), устанавливаемое на персональный компьютер, предусматривает считывание из встроенной энергонезависимой памяти ДНЕ-25 по стандартному цифровому интерфейсу типа 1-WIRE фактических значений коэффициента деления и фазового сдвига между входным и выходным напряжением на частоте переменного тока 50 Гц.
Внешнее ПО (программа «Test DNE») не является метрологически значимым, поскольку обеспечивает только отображение данных, хранимых во встроенной энергонезависимой памяти ДНЕ-25, без какой-либо математической обработки или преобразования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики ДНЕ-25 представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон входного напряжения переменного тока (среднеквадратическое значение), кВ | от 15 до 30 |
| Номинальное значение частоты переменного тока, Гц | 50 |
| Фактическое значение коэффициента деления на частоте переменного тока 50 Гц: - нижнее предельное значение - верхнее предельное значение | 3500 4500 |
| Пределы допускаемой основной относительной погрешности коэффициента деления, % | ±0,5 |
| Пределы допускаемой дополнительной относительной погрешности коэффициента деления, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, % | ±0,5 |
| Угол фазового сдвига между входным и выходным напряжением переменного тока на частоте переменного тока 50 Гц в диапазоне рабочих температур, градус | -179,7±0,2 |
| Полоса пропускания*, Гц | от 45 до 2500 |
| Напряжение питания от источника постоянного тока, В | от 5,5 до 5,7 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 160х160х440 |
| Масса, кг, не более | 4,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от 10 до 30 от 30 до 80 от 84 до 106 |
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха +25 °С, % - максимальная высота над уровнем моря, м | от -50 до +60 до 100 1400 |
| Средняя наработка на отказ, ч | 20000 |
| Срок службы, лет | 20 |
| Примечание - * - полоса пропускания - диапазон частот, в пределах которого коэффициент деления не падает ниже -3 дБ по сравнению с коэффициентом деления на частоте переменного тока 50 Гц | |
наносится на основание ДНЕ-25 в виде наклейки, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплект поставки ДНЕ-25 приведён в таблице 3.
Таблица 3 - Комплект поставки ДНЕ-25
| Наименование | Обозначение | Количество | Примечание |
| Делитель напряжения ДНЕ-25 | ДЛИЖ.411522.0001 | 1 шт. | - |
| Паспорт | ДЛИЖ.411522.0001 ПС | 1 экз. | - |
| Диск CD-ROM с документацией: - руководство по эксплуатации - методика поверки | ДЛИЖ.411522.0001 РЭ ДЛИЖ.411522.0001 МП | 1 шт. 1 экз. 1 экз. | Поставляется по отдельному заказу |
| Упаковка | - | 1 шт. | - |
осуществляется по документу ДЛИЖ.411522.0001 МП «Делители напряжения ДНЕ-25. Методика поверки», утверждённому ООО «ИЦРМ» 29.08.2017 г.
Основные средства поверки представлены в таблице 4.
Таблица 4 - Основные средства поверки
| Наименование | Регистрационный номер в Федеральном информационном фонде |
| Трансформатор напряжения измерительный эталонный NVOS | 32397-12 |
| Прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 КМ | 52854-13 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 1516.3-96 Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции
ГОСТ Р 52082-2003 Изоляторы полимерные опорные наружной установки на напряжение
6 - 220 кВ. Общие технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 9920-89 Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции
ДЛИЖ.411522.0001 ТУ Делители напряжения ДНЕ-25. Технические условия
