| Номер в госреестре | 68989-17 |
| Наименование СИ | Регистраторы высокочастотных импульсов |
| Обозначение типа СИ | PD-Analyzer HF/UHF |
| Изготовитель | ООО "Димрус", г.Пермь |
| Год регистрации | 2017 |
| Срок свидетельства | 24.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы высокочастотных импульсов PD-Analyzer HF/UHF (далее -регистраторы) предназначены для измерения амплитуды напряжения и пиковой мощности радиочастотных импульсов, возникающих при частичных разрядах во время диагностирования изоляции электрооборудования.
Принцип действия регистраторов основан на измерении напряжения с помощью аналогово-цифрового преобразователя.
Функционально регистраторы выполнены в виде моноблока.
Регистраторы имеют 3 или 6 (в зависимости от исполнения) одинаковых независимых каналов измерения. Каждый измерительный канал состоит из фильтра полосы частот, аналогоцифрового преобразователя, регистрирующего форму импульса, ПЛИС, выделяющей в частотном диапазоне частичные разряды от помех и процессора, анализирующего мощность частичных разрядов.
Все входные каналы имеют идентичное входное сопротивление 50 Ом.
Все входные каналы имеют встроенную защиту от паразитных импульсных помех и фильтры, выделяющие сигналы, возникающие при частичных разрядах.
Каждый измерительный канал позволяет проводить измерения амплитуды напряжения (в диапазоне частот HF - от 0,1 до 20,0 МГц) и пиковой мощности радиочастотных импульсов (в диапазоне частот UHF от 400,0 до 1200,0 МГц).
Управление регистраторами осуществляется при помощи внешнего программного обеспечения (далее - ПО), устанавливаемого на персональный компьютер (ПК).
К измерительным входам подключаются различные первичные преобразователи, (антенны, токосъёмники и т. д. — поставляются отдельно) с помощью которых регистрируют сигналы частичных разрядов. Измерения могут проводиться как автоматически с определенным периодом, так и вручную (по команде оператора). Результаты, дата и время проведения измерений сохраняются в памяти регистраторов.
Регистраторы выпускаются в четырех модификациях, которые указаны в таблице 1.
Таблица 1- Модификации регистратора
| Модификация | Количество каналов измерения | Вариант исполнения |
| PD-Analyzer HF/UHF/3 S | 3 | стационарный |
| PD-Analyzer HF/UHF/6S | 6 | стационарный |
| PD-Analyzer HF/UHF/3P | 3 | переносной |
| PD-Analyzer HF/UHF/6P | 6 | переносной |
Переносные варианты регистраторов заключены в алюминиевые корпуса и помещены в пластмассовые чемоданы, предназначенные для защиты от внешних воздействий. Стационарные варианты выпускаются в стальных разъемных корпусах, также предназначенных для защиты от внешних воздействий и для удобства монтажа на месте эксплуатации.

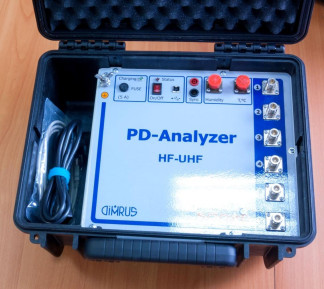

Общий вид регистраторов с указанием мест нанесения знака утверждения типа, знака поверки и пломбировки от несанкционированного доступа приведен на рисунках 1, 2 и 3.
Встроенное ПО - внутренняя программа микропроцессора для обеспечения нормального функционирования регистраторов. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) регистраторов предприятием-изготовителем и не может быть изменена пользователем, корпуса регистраторов опломбированы.
Внешнее ПО «Inva (portable)» устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для управления регистраторами, сбора информации с регистраторов, хранения и представления пользователю в удобном виде. Внешнее ПО не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Inva.Portable.exe |
| Номер версии (идентификационный номер) ПО | 1.1.4638 не ниже |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 04B25957 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения максимальной амплитуды повторяющихся частичных разрядов в диапазоне частот от 0,1 до 20,0 МГц, дБВ | От -46 до +14 |
| Пределы допускаемой относительной погрешности измерения амплитуды напряжения радиочастотных импульсов в диапазоне частот, дБ: - от 0,5 до 15,0 МГц; - от 0,1 до 0,5 и от 15 до 20 МГц. | ±3 ±6 |
| Диапазон измерения пиковой мощности радиочастотных импульсов в диапазоне частот от 400,0 до 1200,0 МГц, дБм | от -70 до -5 |
| Пределы допускаемой относительной погрешности измерения пиковой мощности радиочастотных импульсов в диапазоне частот, дБ - от 500,0 до 1100,0 МГц; - от 400,0 до 500,0 и от 1100,0 до 1200,0 МГц. | ±3 ±6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов измерения частичных разрядов для исполнения, шт: - PD-Analyzer HF/UHF/3 S | 3 |
| - PD-Analyzer HF/UHF/6S | 6 |
| - PD-Analyzer HF/UHF/3P | 3 |
| - PD-Analyzer HF/UHF/6P | 6 |
| Время установления рабочего режима, мин | 20 |
| Параметры электропитания от внешних источников: - напряжение переменного тока, В | от 90 до 260 |
| - частота переменного тока, Гц | от 49 до 61 |
| - напряжение постоянного тока, В | от 120 до 370 |
| Параметры электропитания от встроенного аккумулятора (для переносного исполнения): - напряжение постоянного тока, В | от 10 до 14 |
| Время непрерывной работы: - для стационарного исполнения | непрерывно |
| - для переносного исполнения при работе от сети | непрерывно |
| - для переносного исполнения при работе от аккумулятора, час | 4 |
| Время зарядки аккумулятора, час, не более | 4 |
| Габаритные размеры (длина х ширина х высота), мм, не более - PD-Analyzer HF/UHF/3S, PD-Analyzer HF/UHF/6S | 400 х 260 х 110 |
| - PD-Analyzer HF/UHF/3P | 520 х 280 х 175 |
| - PD-Analyzer HF/UHF/6P | 520 х 425 х 230 |
| Наименование характеристики | Значение |
| Масса, кг, не более | |
| - PD-Analyzer HF/UHF/3S, PD-Analyzer HF/UHF/6S | 5 |
| - PD-Analyzer HF/UHF/3P | 12 |
| - PD-Analyzer HF/UHF/6P | 25 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +65 |
| - относительная влажность при +25 °С, % | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на лицевую панель регистраторов (по технологии предприятия-изготовителя) и на титульный лист руководства по эксплуатации 4226-083-60715320-2014 РЭ (типографским способом).
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| 1 Регистратор высокочастотных импульсов PD-Analyzer HF/UHF | 1 шт. | ||
| 2 | Комплект принадлежностей в составе: | ||
| 2.1 | Диск с ПО «Inva (portable)» | 1 шт. | |
| 2.2 Кабель RG-213 для подключения датчиков (N-type - N-type), 6 м | 3 шт. | ||
| 2.3 Кабель RG-58 для подключения датчиков (N-type - BNC), 6 м | 4 шт. | ||
| 2.4 | USB-кабель 24AWG | 1 шт. | |
| 2.5 | Кабель питания | 1 шт. | |
| 2.6 Кабель заземления (струбцина-клемма типа «О», D=6 мм2), 6 м | 1 шт. | ||
| 3 | Руководство по эксплуатации | 4226-083-60715320-2014 РЭ | 1 экз. |
| 4 | Паспорт | 4226-083-60715320-2014 ПС | 1 экз. |
| 5 | Методика поверки | 4226-083-60715320-2017 МП | 1 экз. |
| 6 | Свидетельство о первичной поверке | 1 экз. | |
осуществляется по документу 4226-083-60715320-2017 МП «Регистраторы высокочастотных импульсов PD-Analyzer HF/UHF. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 16.06.2017 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33220А, регистрационный номер 32993-09 в Федеральном информационном фонде;
- генератор сигналов N5181A, регистрационный номер 58125-14 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус регистратора в виде наклейки или поверительного
клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к регистраторам высокочастотных импульсов PD-Analyzer HF/UHF
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4226-083-60715320-2014 Регистраторы высокочастотных импульсов PD-Analyzer HF/UHF. Технические условия
