Государственный реестр средств измерений

Антенны рупорные четырехгребневые QRH40, 68990-17

68990-17
Антенны рупорные четырехгребневые QRH40 предназначены (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электромагнитного поля (плотности потока энергии).
Карточка СИ
Номер в госреестре 68990-17
Наименование СИ Антенны рупорные четырехгребневые
Обозначение типа СИ QRH40
Изготовитель "RFspin, s.r.o.", Чехия
Год регистрации 2017
Срок свидетельства 24.10.2022
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Антенны рупорные четырехгребневые QRH40 предназначены (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электромагнитного поля (плотности потока энергии).

Описание

Принцип действия антенн рупорных четырехгребневые QRH40 (далее - антенна QRH40) состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Антенна QRH40 имеет гибридную конструкцию состоящую из экспоненциальной и рупорной частей.

Экспоненциальная часть антенны QRH40 представляет собой четыре гребня, расширяющихся по экспоненциальному закону, обеспечивающих работу антенны в сверхшироком диапазоне частот.

Рупорная часть антенны QRH40 представляет собой пирамидальный рупор с H-стенками, рассеченными в месте установки экспоненциальных гребней. Рупорная часть антенны выполняет функции директора и предназначена для сужения основного лепестка диаграммы направленности экспоненциальной антенны в Н-плоскости и увеличения коэффициента усиления.

Конструкция изготовлена из металла и имеет общую запитку в вершине рупорной

части.

Антенна имеет два коаксиальный входа типа K (розетка), один их которых обеспечивает горизонтальную, а второй - вертикальную поляризацию волны.

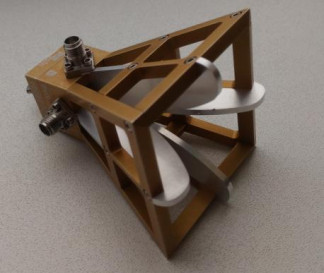

Антенна QRH40 может использоваться в комплекте с генератором сигналов для создания переменного электромагнитного поля с заданной плотностью потока энергии. Внешний вид антенны QRH40 приведен на рисунке 1.

а) со стороны ВЧ соединителей    б) со стороны маркировок

Рисунок 1

Элементы антенны, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические характеристики приведены в таблице 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, ГГц

от 4 до 40

КСВН входа, не более:

- в диапазоне частот от 4 до 10 ГГц включ.

2,4

- в диапазоне частот св. 10 до 24 ГГц включ.

2,2

- в диапазоне частот св. 24 до 40 ГГц

1,9

Диапазон изменения коэффициента калибровки, дБ(1 м -1)

от 35 до 49

Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

±2,0

Коэффициент усиления (относительно переднего края антенны), дБ

от 6 до 16

Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ

±2,0

Коэффициент кроссполяризации, дБ, не более

-25

Поляризация

двойная

Изоляция порта, дБ, более

30

Основные технические характеристики приведены в таблице 2.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Тип высокочастотного присоединительного соединителя

К(розетка)

Номинальное входное сопротивление, Ом

50

Масса, кг, не более

0,068

Габаритные размеры, мм, не более:

-    длина

-    ширина

-    высота

68

53

53

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при +25 °С, %, не более

-    атмосферное давление, кПа (мм рт.ст.)

0 до +50 75

от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится на титульный лист документа «Антенна рупорная четырехгребневая QRH40. Руководство по эксплуатации QRH40-21017 РЭ» типографским способом и на маркировочный ярлык, расположенный на корпусе антенны, в виде наклейки.

Комплектность

Комплектность антенны QRH40 приведена в таблице 3.

Таблица 3 - Комплектность антенны QRH40

Наименование

Обозначение

Количество

Антенна рупорная четырехгребневая QRH40

-

1 шт.

Фланец/крепление

-

1 шт.

Футляр для хранения и транспортировки

-

1 шт.

Руководство по эксплуатации

QRH40-2017 РЭ

1 экз.

Методика поверки

QRH40-2017 МП

1 экз.

Поверка

осуществляется по документу QRH40-2017 МП «Инструкция. Антенны рупорные четырехгребневые QRH40. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 июня 2017 года.

Основные средства поверки

-    рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;

-    вторичный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0, 002 до 1 в диапазоне частот от 0,05 до 65 ГГц (по ГОСТ Р 8.813-2013), пределы допускаемой погрешности измерений модуля коэффициента отражения S11 ± (0,010 - 0,040).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о

поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц Техническая документация фирмы-изготовителя

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 26.11.2024
