| Номер в госреестре | 68991-17 |
| Наименование СИ | Антенны рупорные двухгребневые |
| Обозначение типа СИ | DRH67 |
| Изготовитель | "RFspin, s.r.o.", Чехия |
| Год регистрации | 2017 |
| Срок свидетельства | 24.10.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны рупорные двухгребневые DRH67 предназначены (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности электромагнитного поля (плотности потока энергии).
Принцип действия антенн рупорных двухгребневых DRH67 (далее - антенна DRH67) состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.
Антенна DRH67 имеет гибридную конструкцию, состоящую из экспоненциальной и рупорной частей.
Экспоненциальная часть антенны DRH67 представляет собой два гребня, расширяющихся по экспоненциальному закону, обеспечивающих работу антенны DRH67 в сверхшироком диапазоне частот.
Рупорная часть антенны DRH67 представляет собой пирамидальный рупор с H-стенками. Рупорная часть антенны DRH67 выполняет функции директора и предназначена для сужения основного лепестка диаграммы направленности экспоненциальной части антенны DRH67 в Н-плоскости и увеличения коэффициента усиления.
Конструкция антенны DRH67 изготовлена из металла и имеет общую запитку в вершине рупорной части.
Антенна DRH67 может использоваться в комплекте с генератором сигналов для создания переменного электромагнитного поля с заданной плотностью потока энергии.

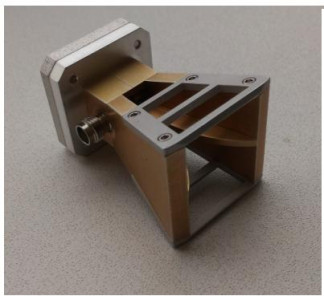

Внешний вид антенны DRH67 приведен на рисунках 1 и 2.
ш
а) со стороны ВЧ соединителя б) со стороны маркировок
Рисунок 1 - Внешний вид антенны DRH67 Элементы антенны, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 6 до 67 |
| КСВН входа, не более: - в диапазоне частот от 6 до 9 ГГц включ. - в диапазоне частот св. 9 до 66 ГГц включ. - в диапазоне частот св. 66 до 67 ГГц | не более 1,9 не более 1,6 не более 1,9 |
| Диапазон изменения коэффициента калибровки, дБ (1 м -1) | от 38,5 до 50,5 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±2,0 |
| Коэффициент усиления (относительно переднего края антенны), дБ | от 6,5 до 21,5 |
| Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ | ±2,0 |
| Коэффициент кроссполяризации, дБ, не более | -22 |
| Поляризация | линейная |
Основные технические характеристики приведены в таблице 2.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного ВЧ соединителя | 1,85 мм (розетка) |
| Номинальное входное сопротивление, Ом | 50 |
| Масса, кг, не более | 0,05 |
| Габаритные размеры, мм, не более: | |
| - длина | 48,5 |
| - ширина | 32,7 |
| - высота | 32,0 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от 0 до +50 |
| - относительная влажность воздуха при +25 °С, %, не более | 75 |
| - атмосферное давление, кПа (мм рт.ст.) | от 84 до 106,7 (от 630 до 800) |
наносится на титульный лист документа «Антенна рупорная двухгребневая DRH67. Руководство по эксплуатации DRH67-2017 РЭ» типографским способом и на маркировочный ярлык, расположенный на корпусе антенны, в виде наклейки.
Комплектность антенны DRH67 приведена в таблице 3.
Таблица 3 - Комплектность антенны DRH67
| Наименование | Обозначение | Количество |
| Антенна рупорная двухгребневая DRH67 | - | 1 шт. |
| Фланец/крепление | - | 1 шт. |
| Футляр для хранения и транспортировки | - | 1 шт. |
| Руководство по эксплуатации | DRH67-2017 РЭ | 1 экз. |
| Методика поверки | DRH67-2017 МП | 1 экз. |
осуществляется по документу DRH67-2017 МП «Инструкция. Антенны рупорные двухгребневые DRH67. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 июня 2017 г. Основные средства поверки
- вторичный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0, 002 до 1 в диапазоне частот от 0,05 до 65 ГГц (по ГОСТ Р 8.813-2013), пределы допускаемой погрешности измерений модуля коэффициента отражения S11 ± (0,010 - 0,040) дБ;
- рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
- эталон единицы коэффициента усиления (эффективной площади) направленных антенн с размером апертуры до 40 см УВТ 96-А-2000 (по ГОСТ 8.525-85), диапазон частот от 54 до 118 ГГц, диапазон воспроизводимых значений коэффициента усиления от 34,0 до 36,9 дБ, СКО воспроизведения 0,08 дБ, неисключенная систематическая погрешность 0,13 дБ;
- антенна измерительная рупорная ДУЛ.2.Э008.001 из состава Государственного первичного эталона единицы плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178 ГГц ГЭТ 160-2006, диапазон частот от 37,5 до 53,57 ГГц, диапазон измерений коэффициента усиления от 24,0 до 26,5 дБ, пределы допускаемой погрешности измерений коэффициента усиления ±0,25 дБ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о
поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц Техническая документация фирмы-изготовителя
