| Номер в госреестре | 68994-17 |
| Наименование СИ | Автоцистерны, автотопливозаправщики и прицепы-цистерны |
| Обозначение типа СИ | ФоксТанк-АЦ, ФоксТанк-АТЗ и ФоксТанк-ПЦ |
| Изготовитель | Общество с ограниченной ответственностью «ФоксТанк Моторс» (ООО «ФоксТанк Моторс», г. Нижний Новгород |
| Год регистрации | 2017 |
| Срок свидетельства | 24.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны ФоксТанк-АЦ, автотопливозаправщики ФоксТанк-АТЗ и прицепы-цистерны ФоксТанк-ПЦ (далее - АЦ, АТЗ и ПЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Принцип действия АЦ, АТЗ и ПЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
АЦ, АТЗ и ПЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на шасси. АЦ, АТЗ и ПЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. При сливе секции могут объединяться с помощью технологического оборудования, установленного на цистерне. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной прямоугольной формы с установленным указателем уровня налива из металлического уголка или пластины.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- узел выдачи топлива для АТЗ;
- насос и датчик уровня по дополнительному заказу.
Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или двумя счетчиками жидкости СЖ-ППО (Госреестр СИ №59916-15).
АЦ, АТЗ и ПЦ имеют модификации ФоксТанк-АЦ/АТЗ/ПЦ-8, ФоксТанк-АЦ/АТЗ/ПЦ-9, ФоксТанк-АЦ/АТЗ/ПЦ-10, ФоксТанк-АЦ/АТЗ/ПЦ-11, ФоксТанк-АЦ/АТЗ/ПЦ-12,
ФоксТанк-АЦ/АТЗ/ПЦ-13, ФоксТанк-АЦ/АТЗ/ПЦ-14, ФоксТанк-АЦ/АТЗ/ПЦ-15,
ФоксТанк-АЦ/АТЗ/ПЦ-16 и ФоксТанк-АЦ/АТЗ/ПЦ-17 которые отличаются геометрическими размерами и номинальной вместимостью.
На боковых сторонах и сзади АЦ, АТЗ и ПЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

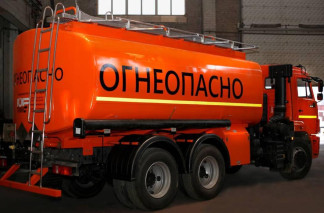

Общие виды АЦ, АТЗ и ПЦ представлены на рисунках 1, 2 и 3.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 4 и 5.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ФоксТанк-АЦ/АТЗ/ПЦ-8 | ФоксТанк-АЦ/АТЗ/ПЦ-9 | |
| Номинальная вместимость, дм3 | 8000 | 9000 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ФоксТанк-АЦ/АТЗ/ПЦ-10 | ФоксТанк-АЦ/АТЗ/ПЦ-11 | |
| Номинальная вместимость, дм3 | 10000 | 11000 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ФоксТанк-АЦ/АТЗ/ПЦ-12 | ФоксТанк-АЦ/АТЗ/ПЦ-13 | |
| Номинальная вместимость, дм3 | 12000 | 13000 |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ФоксТанк-АЦ/АТЗ/ПЦ-14 | ФоксТанк-АЦ/АТЗ/ПЦ-15 | |
| Номинальная вместимость, дм3 | 14000 | 15000 |
| Наименование характеристики | Значение | |
| ФоксТанк-АЦ/АТЗ/ПЦ-16 | ФоксТанк-АЦ/АТЗ/ПЦ-17 | |
| Номинальная вместимость, дм3 | 16000 | 17000 |
Таблица 6 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ для ФоксТанк-АЦ/АТЗ/ПЦ-11, ФоксТанк-АЦ/АТЗ/ПЦ-12, ФоксТанк-АЦ/АТЗ/ПЦ-13, ФоксТанк-АЦ/АТЗ/ПЦ-14, ФоксТанк-АЦ/АТЗ/ПЦ-15, ФоксТанк-АЦ/АТЗ/ПЦ-16, ФоксТанк-АЦ/АТЗ/ПЦ-17, %, не более | ±1,5 |
| Разность между номинальной и действительной вместимостью ТМ для ФоксТанк-АЦ/АТЗ/ПЦ-8, ФоксТанк-АЦ/АТЗ/ПЦ-9, ФоксТанк-АЦ/АТЗ/ПЦ-10, %, не более | ±2,0 |
| Пределы допускаемой относительной погрешности счетчика для ФоксТанк-АТЗ, % | ±0,25; ±0,50 |
| Минимальная доза отпуска, дм3 | 50 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса ФоксТанк-АЦ/АТЗ, кг, не более | 12000 |
| Снаряженная масса ФоксТанк-ПЦ, кг, не более | 6500 |
| Длина, мм, не более | 12000 |
| Ширина, мм, не более | 2550 |
| Высота, мм, не более | 4000 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
| Кинематическая вязкость нефтепродуктов, сСт | от 0,55 до 6,0 |
наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации и формуляра печатным способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна, автотопливозаправщик, прицеп-цистерна | ФоксТанк- АЦ/АТЗ/ПЦ -ХХ | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект | |
| Руководство по эксплуатации | 9666-001-0000000 РЭ | 1 шт. |
| Формуляр | 9666-1-2016 ФО | 1 шт. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Счетчик нефти турбинный МИГ-40 (регистрационный номер 26776-08), пределы допускаемой относительной погрешности счетчика ±0,15 % в комплекте с блоком обработки данных VEGA-03 (регистрационный номер 20498-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины или верхнюю образующую цистерны и указатель уровня налива и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ТУ 4521-01-62239059-2016 Автоцистерны ФоксТанк-АЦ, автотопливозаправщики ФоксТанк-АТЗ и прицепы-цистерны ФоксТанк-ПЦ. Технические условия
| Зарегистрировано поверок | 578 |
| Поверителей | 64 |
| Актуальность данных | 16.09.2024 |
