| Номер в госреестре | 68999-17 |
| Наименование СИ | Приборы для измерений параметров контура и шероховатости поверхности |
| Обозначение типа СИ | ConturoMatic |
| Изготовитель | "T&S Gesellschaft für Längenprüftechnik mbH, Германия" |
| Год регистрации | 2017 |
| Срок свидетельства | 24.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров контура и шероховатости поверхности ConturoMatic (далее по тексту - приборы) предназначены для измерений профилей различных деталей и параметров шероховатости, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, углов, радиусов дуг, параметров резьбы и т.д.
Принцип действия прибора основан на ощупывании измеряемой поверхности щупом (твердосплавным при измерении контура, твердосплавным с алмазным наконечником при измерении шероховатости) и преобразовании, возникающих при этом механических колебаний щупа, в изменения напряжения, пропорциональные этим колебаниям. Результаты измерений выводятся на монитор компьютера (в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей).
Прибор состоит из гранитной плиты и колонны, на которых установлены направляющие осей X и Z под углом 90 градусов для перемещения рабочего стола и консоли со щупом. Перемещение по осям X и Z осуществляется с помощью приводов и фиксируются оптическими преобразователями перемещений. Перемещение по оси Y осуществляется с помощью микрометрической головки встроенной в рабочий стол, либо с помощью моторизованной системы позиционирования, которая поставляется по дополнительному заказу. Управление перемещением по осям X и Z осуществляется с помощью блока управления, к которому подключается компьютер c джойстиком.
Прибор выпускается в следующих модификациях: TS и TS-X, которые отличаются внешним видом, техническими и метрологическими характеристиками.
Прибор модификации TS выпускается двух исполнений: стандартного (TS) и с возможностью касания сверху и снизу (TS-UD). Так же прибор модификации TS может выпускаться без функции измерения шероховатости поверхности.
Прибор модификации TS-X выпускается двух исполнений: стандартного с максимальной нагрузкой на измерительный стол 25 кг (TS-X) и с увеличенной максимальной нагрузкой на измерительный стол до 50 кг (TS-XHD).

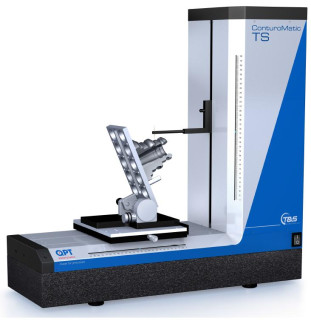

Общий вид прибора представлен на рисунках 1 и 2.
Пломбировка прибора от несанкционированного доступа не предусмотрена.
Приборы имеют в своем составе программное обеспечение (ПО) ConturoMatic, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации. Для контроля параметров резьбы используется программное обеспечение QMSOFT, которое поставляется по дополнительному заказу.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ConturoMatic | QMSOFT |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1.0.138 | 7.02 |
| Цифровой идентификатор ПО | - | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики приборов
| Наименование характеристики | Значение | |
| Модификация | TS | TS-X |
| В режиме измерений контура | ||
| Диапазон линейных измерений по оси X, мм | от 0 до 250 | от 0 до 280 |
| Диапазон линейных измерений по оси Z, мм | от 0 до 320 | от 0 до 350 |
| Пределы допускаемой абсолютной суммарной погрешности линейных измерений1^ мкм | ±(0,9 + L/100) где L - измеряем | ±(0,85 + L/100) /тая длина, мм |
| Пределы допускаемой абсолютной погрешности измерений углов1), '' | ±30 | ±20 |
| Расстояние между измеряемыми точками по оси X, мкм | от 0,5 до 25 | от 0,5 до 10 |
| Разрешение по осям X и Z, мкм | 0,001 | |
| Скорость позиционирования, мм/с, не более | 25 | |
| В режиме измерений шероховатости | ||
| Диапазон перемещений по оси X, мм | от 0 до 250 | от 0 до 280 |
| Диапазон перемещений по оси Z, мм | от 0 до 1 | от 0 до 350 |
| Нижний предел измерений шероховатости по параметру Ra, мкм | 0,1 | 0,05 |
| Нижний предел измерений шероховатости по параметру Rz, мкм | 1,0 | 0,5 |
| Пределы допускаемой относительной погрешности измерений шероховатости по параметру Ra2), % | ±5 | |
| 1) - при использовании стандартного щупа 260 мм/33 мм/25 мкм 2) - при использовании стандартного щупа R 190 мм/6 мм/60°/2 мкм | ||
| Наименование характеристики | Значение | |
| Модификация | TS | TS-X |
| Элементы привода | механические | аэростатические |
| Система определения координат | цифровая | |
| Скорость измерения, мм/с: - в режиме измерений контура | от 0,1 до 3,0 | |
| - в режиме измерений шероховатости | 0,1 | от 0,1 до 0,5 |
| Измеряемые параметры шероховатости | Pt, Pz, Pa, Pc, Pq, Pp, Pv, Psk, Pku, PSm, Pdq, Pmr, Rt, Rz, Rzi, Rz1max, Ra, Rc, Rq, Rp, Rv, Rsk, Rku, RSm, Rdq, Rmr, Rk, Rpk, Rvk, Mr1, Mr2, Rmax, R3z, RPc, Wt, Wz, Wa, Wc, Wq, Wp, Wv, Wsk, Wku, WSm, Wdq, Wmr, WDSm, WDc, WDt | |
| Поддерживаемые стандарты шероховатости | DIN EN ISO 4287:2010-07 DIN EN ISO 4288:1998-04 EN ISO 16610-21:2013-06 DIN EN ISO 13565-1:1998-04 DIN EN ISO 13565-2:1998-04 DIN EN 10049:2014-03 VDA 2006:2003-07 VDA 2007:2007-02 ISO/TS 16610-31:2010 | |
| Параметры электрического питания (от внешней сети): - напряжение переменного тока, В - частота переменного тока, Гц | 230+10% 230-5% 50/60 | |
| Потребляемая мощность, В-А, не более | 60 | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 860 250 720 | |
| Масса, кг, не более | 70 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 65 | |
| Измерительное усилие, мН, не более | 301) 7,52) | |
| Измерительный стол | ||
| Диапазон перемещений по оси Y, мм | от 0 до 17 | |
| Система позиционирования | ручная | |
| Максимальная масса измеряемой детали, кг, не более | 35 | 25 (50) |
| 1) - при использовании стандартного щупа 260 мм / 33 мм/ 25 мкм 2) - при использовании стандартного щупа R 190 мм / 6 мм / 60° / 2 мкм | ||
наносят на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерений параметров контура и шероховатости поверхности ConturoMatic | 1 шт. | |
| Щуп для измерений контура 260 мм/ 33 мм/25 мкм | 1 шт. | |
| Щуп для измерений шероховатости R 190 мм/6 мм/60°/2 мкм1 | 1 шт. | |
| Калибровочная мера со сферой 0 6 мм | - | 1 шт. |
| Компьютер с монитором | - | 1 шт. |
| Моторизованная система позиционирования измерительного стола по оси Y2) | - | 1 шт. |
| Джойстик | - | 1 шт. |
| Принтер | - | 1 шт. |
| CD-диск с ПО ConturoMatic | - | 1 шт. |
| CD-диск с ПО QMSOFT2) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 203-53-2017 | 1 экз. |
| 1) - при наличии функции измерения шероховатости 2) - по дополнительному заказу | ||
осуществляется по документу МП 203-53-2017 «Приборы для измерений параметров контура и шероховатости поверхности ConturoMatic. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 апреля 2017 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- меры угловые призматические 4-го разряда по Приказу Росстандарта № 22 от 19.01.2016 г.;
- меры шероховатости 1-го или 2-го разряда по ГОСТ 8.296-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 8.296-2015 ГСИ. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм
Приказ Росстандарта № 22 от 19.01.2016 г. Об утверждении Государственной поверочной схемы для средств измерений плоского угла Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 17 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
