Государственный реестр средств измерений

Сканеры лазерные взрывозащищенные IMAGER 5006EX, 69002-17

69002-17
Сканеры лазерные взрывозащищенные IMAGER 5006EX (далее - сканеры) предназначены для измерений расстояний и углов по полученным в процессе сканирования массиву точек окружающих объектов.
Карточка СИ
Номер в госреестре 69002-17
Наименование СИ Сканеры лазерные взрывозащищенные
Обозначение типа СИ IMAGER 5006EX
Изготовитель "Zoller+Frohlich GmbH", Германия
Год регистрации 2017
Срок свидетельства 24.10.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Сканеры лазерные взрывозащищенные IMAGER 5006EX (далее - сканеры) предназначены для измерений расстояний и углов по полученным в процессе сканирования массиву точек окружающих объектов.

Описание

Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.

Конструктивно сканеры представляют собой металлический корпус, вмещающий фазовый лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Сканеры имеют встроенный компенсатор, который автоматически вносит поправки при отклонении сканеров от горизонта.

Принцип действия лазерного дальномера основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение разности фаз излучаемых и принимаемых сигналов на основании, которого вычисляется расстояние до цели.

Нижняя часть корпуса приспособлена для установки на специальный геодезический штатив. Управление сканерами осуществляется через дисплей на боковой стороне сканеров и/или планшетный компьютер. Запись данных производится во внутреннюю память объёмом 60 Гбайт.

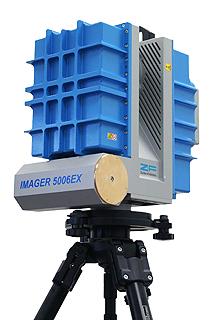

Общий вид сканеров представлен на рисунке 1

Ограничение несанкционированного доступа к узлам сканеров обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Программное обеспечение

Сканеры имеют встроенное программное обеспечение «Firmware», используемое для управления работой сканеров, записи, хранения и передачи измеренных данных, а также программное обеспечение «Z+F LaserControl», устанавливаемое на персональный компьютер, предназначенное для хранения и обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита встроенного программное обеспечение «Firmware» и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014, программного обеспечения «Z+F LaserControl» - уровню «Средний».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Firmware

Z+F LaserControl

Номер версии (идентификационный номер) ПО, не ниже

7.10.12.3594

8.9.1.21205

Цифровой идентификатор ПО

-

F532AAE7

Алгоритм вычисления цифрового идентификатора ПО

-

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений расстояний, м

от 0,4 до 79,0

Г раницы допускаемой абсолютной погрешности измерений расстояний* (при доверительной вероятности 0,95), мм

±2-(1+10-10-6-D), где D - измеренное расстояние, мм

Угловое поле сканирования (диапазон измерений угла), °:

-    в горизонтальной плоскости

-    в вертикальной плоскости

от 0 до 360 ±155

Границы допускаемой абсолютной погрешности измерений угла (при доверительной вероятности 0,95), °

±0,014

* - при измерении на поверхность с коэффициентом диффузного отражения не менее 0,8

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Лазерное излучение:

- мощность, мВт

29

- длина волны, нм

от 650 до 690

- класс по ГОСТ 31581-2012

3

Габаритные размеры (ДхШхВ), мм, не более

250x395x414

Масса, кг, не более

30,6

Диапазон рабочих температур, °С

от 0 до +40

Напряжение электропитания постоянного тока, В

18

Время работы от одного аккумулятора, ч, не менее

1

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, ед.

Сканер лазерный взрывозащищенный IMAGER 5006EX

-

1

Аккумуляторная батарея

-

3

Зарядное устройство

-

1

Кабель передачи данных

-

1

Кабель питания зарядного устройства

-

1

Комплект для ухода за оптикой

-

1

Транспортировочный футляр

-

1

Транспортировочный футляр для аксессуаров

-

1

Штатив с уровнем

-

1

Диск с ПО

-

1

Руководство по эксплуатации

-

1

Методика поверки

МП АПМ 38-17

1

Ноутбук, планшетный ПК или КПК

-

По заказу

Набор визирных марок с аксессуарами

-

По заказу

Поверка

осуществляется по документу МП АПМ 38-17 «Сканеры лазерные взрывозащищенные IMAGER 5006EX. Методика поверки», утвержденному ООО «Автопрогресс-М» «27» июля 2017 года.

Основные средства поверки:

- тахеометр электронный 1 разряда по ГОСТ Р 8.750-2011, ПГ ±(0,2+0,5-10-D-6) мм, ПГ ±10” Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений

Г осударственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22

Tехническая документация «Zoller+Frohlich GmbH», Германия
