| Номер в госреестре | 69003-17 |
| Наименование СИ | Счетчики электрической энергии трехфазные электронные |
| Обозначение типа СИ | B23, B24, A43, A44 |
| Изготовитель | "ABB S.p.A. - ABB SACE Division", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 24.10.2022 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные электронные B23, B24, A43, A44 (далее -счётчики) предназначены для измерений активной энергии, а также активной и реактивной энергии в трехфазных трехпроводных и четырехпроводных цепях электрической энергии, с прямым подключением к измерительным цепям (непосредственным) или трансформаторным подключением, одно-, двух- и четырёхтарифные.
Принцип действия счетчиков основан на использовании специализированной микросхемы, которая осуществляет перемножение входных сигналов тока и напряжения с последующим преобразованием произведения в количество потребляемой активной и реактивной электрической энергии. Измерение реактивной энергии счетчики производят с помощью метода сдвига фазы сигналов напряжения на 900.
Счётчики имеют жидкокристаллический дисплей (далее - ЖКИ), отображающий суммарное количество электроэнергии, прошедшей через счётчик, а также телеметрический выход, гальванически развязанный от остальных цепей счётчика, предназначенный для поверки или для подключения к системам автоматизированного учета.
Запоминающее устройство счетчиков выполнено на базе энергонезависимой памяти и позволяет сохранить информацию энергопотребления при отключении источника питания. В счетчиках энергонезависимая память организована в виде нескольких регистров, в которых хранятся данные по каждому тарифу. Переключение тарифов производится с помощью внешнего либо встроенного тарификатора. На ЖКИ дисплее непрерывно индицируется значение потреблённой электроэнергии и номер действующего тарифа. Индикация других величин осуществляется по команде.
Модели со встроенным тарификатором имеют встроенные часы. Ход часов и сохранение параметров при отсутствии питания обеспечивается с помощью конденсатора SuperCap не менее 48 часов. При отсутствии питания более 48 часов происходит сброс настроек даты и времени и счетчик начинает фиксировать энергопотребление в одном регистре (максимальном), а на дисплей выводится информация об ошибке. В таком случае, параметры дата и время требуется вновь задать с помощью кнопок прибора. Крышка, закрывающая кнопки, может быть опломбирована для ограничения доступа к настройкам.
Пакетный способ передачи данных на основе протоколов M-Bus или Modbus RTU (RS-485) позволяет осуществлять прием и передачу отдельных параметров и команд. Для защиты от несанкционированного доступа предусмотрены пароли доступа и контроль за изменениями параметров счетчика.
На ЖКИ счетчика в зависимости от модификации происходит последовательное отображение измеренной электрической энергии (в единицах кВт<ч, квар-ч) - семиразрядное или шестиразрядное десятичное число плюс один разряд после запятой.
Во всех счётчиках в качестве датчика тока используются трансформаторы тока. Счетчики имеют низкий порог чувствительности и линейную характеристику на всем диапазоне измерений.
Счётчики предназначены для эксплуатации внутри помещений. Они могут применяться автономно или в составе автоматизированной системы сбора данных о потребляемой электроэнергии.
В случае выхода ЖК-дисплея счетчика из строя информацию можно считать посредством встроенного интерфейса связи (в зависимости от модели счетчика) с использованием Ethernet-шлюза G13.

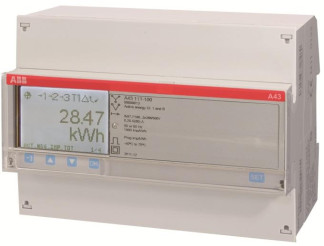

Общий вид модификаций счетчика и места опломбирования и нанесения знака поверки представлены на рисунках 1-2.
В зависимости от исполнений счётчики выпускаются нескольких модификаций.
Схема обозначений модификаций счетчиков
3
5 2
2 0 0
| A | 4 | 4 | |
| Корпус - 4 DIN-модулей | B | ||
| Корпус - 7 DIN-модулей | A | ||
| тип электронной платы на 4 DIN | 2 | ||
| тип электронной платы на 7 DIN | 4 | ||
| 3-фазное прямое подключение | 3 | ||
| 3-фазное трансформаторное подключение | 4 |
уровень функциональности -уровень функциональности -уровень функциональности -уровень функциональности -уровень функциональности -Класс точности 1.0 Класс точности 2.0 Класс точности 0.5 S Интерфейс - только ИК-порт Интерфейс - RS-485 Интерфейс - M-Bus Интерфейс - Zigbee + RS-485 Интерфейс - Zigbee + M-Bus Интерфейс - только Zigbee
| Сталь | 1 |
| Бронза | 2 |
| Серебро | 3 |
| Золото | 4 |
| Платина | 5 |
1
2
5
1
2
3
4
5
6
Сертификация и поверка
200
Таблица 1
| Название типа серии | Функции | Класс точности при измерении активной / реактивной электроэнергии |
| Сталь | - измерение активной энергии; - импульсный либо сигнальный выход | 1; 2 |
| Бронза | В дополнение к серии «Сталь»: - измерение энергии в 2-х направлениях - измерение реактивной электрической энергии* | 1; 1/2* |
| Серебро | В дополнение к серии «Бронза»: - тарифы, управляемые посредством входов/выходов или по каналу связи; - дополнительные два входа и выхода, - дополнительный обнуляемый регистр энергии | 1; 0,5S; 0,5S/2* (для трансформаторного включения) |
| Золото** | В дополнение к серии «Серебро»: - встроенный тарификатор для управления тарифами - значения за предыдущие периоды, журнал событий | 1; 0,5S |
| Платина** | В дополнение к серии «Золото»: - фиксация профилей нагрузки; - измерение реактивной энергии; - измерение гармонических искажений (суммарный коэф. искажения, информация по отдельным гармоникам) (без нормирования погрешности) - программируемые выходы (четыре). | 1/2; 0,5S/2 |
| Примечание: *- только для модификаций B23 и B24; ** - только для модификаций A43, A44. | ||
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Идентификационные данные программного обеспечения, установленного в счетчиках электрической энергии трехфазных электронных A43, A44, приведены в таблице 2.
Таблица 2 - идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение |
| Идентификационное наименование ПО | B23B24-X * | A43A44-X* |
| Номер версии (идентификационный номер) ПО | B 1.15.0; B 1.17.0; B 1.18.0; B 1.19.0; B 1.21.0; B 1.22.0; B 1.23.0; B 1.24.0; B 1.25.0 | A.1.10.0; A.1.10.3; A.1.10.4; A.1.10.8; A.1.10.9; A.1.11.12; A.1.11.13; A.1.11.16; A.1.11.31; A.1.11.32; A.1.12.0; A.1.12.1; A.1.13.0; A.1.14.0; A.1.16.0 |
| Цифровой идентификатор ПО | AFD6F210; 81BF9416; 6F687EC6; 86699103; E267EFE5; 2C5AF9D6; 9ED4EAEF; 50F83B30; F54CA4CC | CC4D33CE; 11EEDCA2; 0D40182; 951959B8; E22FE513; 2FF7E4F1; BCB44CF0; 110B96F3; 87C011B8; B883A5B2; 7397A26B; FC8A7323; 3E080D0C; CFFC3006; 6224B125 |
| Примечание: *Х - модификация счетчика | ||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний» в соответствии с Р 50.2.077-2014.
Основные технические характеристики представлены в таблице 3.
Таблица 3
| Наименование параметра | Счетчик прямого включения A43 | Счетчик трансфор-ма-торного включения A44 | Счетчик прямого включения B23 | Счетчик трансфор маторного включения B24 |
| Класс точности измерений активной энергии ГОСТ Р 31819.21-2012 ГОСТ Р 31819.22-2012 | 1; 2 | 0,5S; 1 | 1 | 1; 0,5S |
| Класс точности измерений реактивной энергии ГОСТ Р 31819.23-2012 | 2 | |||
| Номинальная частота, Гц, | 50 или 60 | |||
| Номинальное напряжение фазное/линейное, В | от 3x57,7 до 3х288/от 100 до 500 от 3x100 до 3х400/от 173 до 690 | 3x230/400 | ||
| Диапазон рабочих напряжений, % от номинального напряжения | от -20 до +15 | |||
| Базовый/Номинальный ток, А | 5 | 1 | 5 | 1 |
| Максимальный ток, А | 80 | 6 | 65 | 6 |
| Стартовый ток, мА, не более | 20 | 1 | 20 | 1 |
| Потребляемая мощность на фазу, В А, не более: - по цепи напряжения - по цепи тока | 0,8 0,007 | 0,8 0,001 | 1,6 0,007 | |
| Постоянная импульсного выхода счётчика, имп./кВт-ч (имп/квар-ч), программируемое значение | от 1 до 9999 | от 1 до 999999 | ||
| Наименование параметра | Счетчик прямого включения A43 | Счетчик трансфор-ма-торного включения A44 | Счетчик прямого включения B23 | Счетчик трансфор маторного включения B24 |
| Постоянная светодиодного выхода счётчика, имп./кВт<ч (имп/квар^ч) | 1000 | 5000 | 1000 | 5000 |
| Длительность импульса светодиода, мс, не менее | 40 | |||
| Пределы основной абсолютной погрешности внутренних часов, с/сут | ±0,5 | |||
| Пределы дополнительной температурной абсолютной погрешности часов в рабочем диапазоне температур, с/(Ссут) | ±0,15 | |||
| Длительность хранения информации при отключении питания, лет, не менее: | 30 | |||
| Ход часов счетчика при отсутствии питания, час, не менее | 72 | |||
| Диапазон предельных рабочих температур, °С | от -40 до +70 | |||
| Диапазон температур хранения и транспортировки, °С | от -40 до +85 | |||
| Средняя наработка на отказ, ч, не менее | 200000 | |||
| Срок службы, лет, не менее | 25 | 30 | ||
| Масса, кг, не более | 0,44 | 0,35 | 0,29 | |
| Г абаритные размеры (ширина; длина; высота), мм, не более | 123; 97; 65 | 70; 97; 65 | ||
наносится на щиток счетчика и на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4
| Наименование | Обозначение | Количество, шт. |
| счетчик | - | 1 |
| руководство по монтажу и эксплуатации | - | 1 |
| паспорт | ПС. СЧB23B24A43 A44-17 | 1 |
| методика поверки* | MHr4B23B24A43A44-17 | 1 |
| упаковочная коробка | - | 1 |
| Примечание * - поставляется для организаций, проводящих поверку, по отдельному заказу. | ||
осуществляется по документу МП.СЧB23B24A43A44-17 «Счетчики электрической энергии трехфазные электронные B23, B24, A43, A44. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 июля 2017 года.
Основные средства поверки:
трехфазная поверочная установка УППУ-МЭ 3.1, регистрационный номер 39138-08; секундомер СДСпр-1, абсолютная погрешность за 30 мин ±0,1 с, регистрационный номер 1125-57
Допускается применение аналогичных средства поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на счетчик и (или) паспорт.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.22-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.21-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии
Документация фирмы-изготовителя
| Зарегистрировано поверок | 2486 |
| Поверителей | 7 |
| Актуальность данных | 22.11.2024 |
