| Номер в госреестре | 69004-17 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | Spectra Precision Focus 2 |
| Изготовитель | "Trimble Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 24.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные Spectra Precision Focus 2 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры электронные Spectra Precision Focus 2 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели.
Лазерные дальномеры тахеометров могут работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны лазерного излучения тахеометров - 690 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Выпускаемые модификации различаются погрешностью измерений углов.
Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположена кнопочная панель управления с жидкокристаллическим дисплеем, а также наводящие винты вертикального и горизонтального круга. На задней панели тахеометров расположена кнопочная панель управления с жидкокристаллическим дисплеем, а также входной зрачок оптического центрира. На боковых панелях тахеометров расположен отсек под аккумуляторные батареи, а также порты RS-232C, mini-USB и отсек для подключения карты памяти формата SD.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.

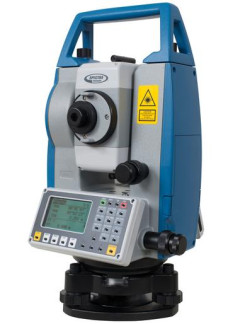

Общий вид тахеометров представлен на рисунке 1.
Рисунок 1 - Общий вид тахеометров электронных Spectra Precision Focus 2 Пломбирование тахеометров не производится. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние винты залиты специальным лаком.
Тахеометры имеют встроенное программное обеспечение (далее - ПО) «Focus 2 Firmware». ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Focus 2 Firmware |
| Номер версии (идентификационный номер ПО), не ниже | 15.06.26 |
| Цифровой идентификатор ПО | BF9116E7 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | Spectra Precision Focus 2 2'' | Spectra Precision Focus 2 5'' |
| Диапазон измерений: углов, ° расстояний1^ м: - отражательный режим - диффузный режим | от 0 до 360 от 2,5 до 4000,0 от 1 до 500 | |
| Наименование характеристики | Значение | |
| Модификация | Spectra Precision Focus 2 2'' | Spectra Precision Focus 2 5'' |
| Дискретность отсчитывания измерений: - углов, " - расстояний, мм | 1/5 1 | |
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±4 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений углов, " | 2 | 5 |
| Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим (1 призма) - диффузный режим от 1 до 5 м включ. св. 5 до 500 м. включ. | ±2-(2+2-10-6-D) ±16 ±2-(3+2-10-6-D) где D - измеряемое расстояние, мм | |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим (1 призма) - диффузный режим от 1 до 5 м включ. св. 5 до 500 м. включ. | 2+2-10-6-D ±8 3+2-10-6-D где D - измеряемое расстояние, мм | |
| 1) - при хорошей видимости и умеренной облачности, сумерках или слабом окружающем освещение | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| У величение зрительной трубы, крат | 30 |
| Диаметр входного зрачка, мм | 45 |
| У гловое поле зрения зрительной трубы, не менее | 1°30' |
| Наименьшее расстояние визирования, м, не более | 1 |
| Диапазон работы компенсатора, ', не менее | ±3 |
| Цена деления цилиндрического установочного уровня, ''/2 мм | 30 |
| Напряжение питания от источника постоянного тока, В | 6 |
| Габаритные размеры (ДхШхВ), мм, не более | 160x150x340 |
| Масса, кг, не более | 5,1 |
| Диапазон рабочих температур, °С | от -20 до +50 |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тахеометр электронный | - | 1 |
| Аккумулятор | - | 2 |
| Зарядное устройство | - | 1 |
| Нитяной отвес | - | 1 |
| Набор инструментов для юстировки | - | 1 |
| Защитный чехол от осадков | - | 1 |
| Транспортировочный кейс | - | 1 |
| Кабель USB | - | 1 |
| Компакт-диск с руководством по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 34-16 | 1 |
осуществляется по документу МП АПМ 34-16 «Тахеометры электронные Spectra Precision Focus 2. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» июня 2016 г. Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- фазовый светодальномер (тахеометр электронный) 1-го разряда по ГОСТ Р 8.750-2011;
- линейные базисы по ГОСТ 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2016 г. № 22
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Trimble Inc.», США
