| Номер в госреестре | 69014-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | H70HT Flameproof Head |
| Изготовитель | "Rototherm Company Limited", Великобритания |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые модели H70HT Flameproof Head (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры воздуха вблизи поверхности торсионного вала на объекте «Верхнечонскнефтегаз», Иркутская область.
Принцип действия термопреобразователя основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователь конструктивно выполнен в виде измерительной вставки, соединенной с защитной головкой, выполненной из стали. Измерительная вставка состоит из одного платинового ЧЭ, помещенного в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительным элементом: 4-х проводная.
ТС применяются в комплекте с защитной гильзой, выполненной из нержавеющей
стали.

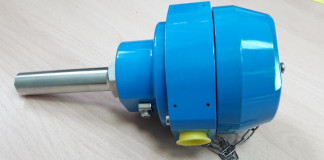

Внешний вид термопреобразователя сопротивления платинового модели H70HT Flameproof Head представлен на рисунке 1.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -40 до +150 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751 | Pt100 |
| Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009/ МЭК 60751 | В |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C | ±(0,3+0,005^|), где |t| - абсолютное значение температуры, °C, без учета знака |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Диаметр монтажной части ТС, мм | 6 |
| Длина монтажной части ТС, мм | 100 |
| Масса, кг | 1,110 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более | от -40 до +150 80 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность
| Наименование | Количество |
| Термопреобразователь сопротивления платиновый модели H70HT Flameproof Head | 2 шт. |
| Защитная гильза | 2 шт. |
| Паспорт | 2 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-00).
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация фирмы-изготовителя «Rototherm Company Limited», Великобритания
