Государственный реестр средств измерений

Терминалы присоединений БИМ 1ХХХ, БИМ 2ХХХ, БИМ 6ХХХ, 69016-17

69016-17
Терминалы присоединений БИМ 1ХХХ, БИМ 2ХХХ, БИМ 6ХХХ (далее - терминалы) предназначены для измерений действующих значений силы и напряжения переменного тока; частоты в электрических цепях переменного тока; фазового угла основной гармоники; напряжения постоянного тока; активной, реактивной, полной мощности.
Карточка СИ
Номер в госреестре 69016-17
Наименование СИ Терминалы присоединений
Обозначение типа СИ БИМ 1ХХХ, БИМ 2ХХХ, БИМ 6ХХХ
Изготовитель Общество с ограниченной ответственностью Научно-технический центр "ГОСАН" (ООО НТЦ "ГОСАН"), Московская область, Коломенский район, п. Биорки
Год регистрации 2017
Срок свидетельства 24.10.2027
МПИ (интервал между поверками) 8 лет
Описание типа скачать
Методика поверки скачать

Назначение

Терминалы присоединений БИМ 1ХХХ, БИМ 2ХХХ, БИМ 6ХХХ (далее - терминалы) предназначены для измерений действующих значений силы и напряжения переменного тока; частоты в электрических цепях переменного тока; фазового угла основной гармоники; напряжения постоянного тока; активной, реактивной, полной мощности.

Описание

Принцип действия терминалов заключается в аналого-цифровом преобразовании (квантовании по амплитуде и дискретизации по времени) входных аналоговых сигналов.

Конструктивно терминалы представляют собой модули блочно-унифицированной конструкции, имеющие на лицевой панели светодиодные индикаторы, символьный дисплей, клавиатуру. Под крышкой зажимов терминала расположены клеммные зажимы, разъемы для подключения интерфейсов.

Терминалы выпускаются в различных вариантах исполнения, отличающиеся между собой габаритными размерами и техническими характеристиками, указанными в таблицах 1, 5, 6. Варианты исполнения терминалов имеют условное обозначение на лицевой панели и в паспорте в виде буквенно-цифровой комбинации, приведенной в таблице 1. Состав аналоговых каналов с указанием измеряемого параметра и привязкой к клеммным зажимам указан в паспорте на терминал.

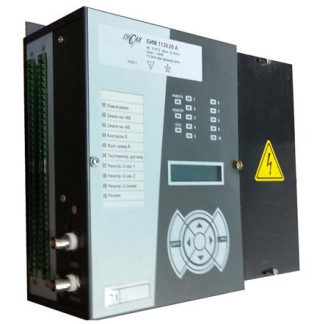

Общий вид средства измерений представлен на рисунках 1 - 6.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1, 4, 6.

Таблица 1 - Обозначение терминалов: БИМ АБСБ.ЕЕМ/К G /K/I/U/S/P L

Позиция

кода

Параметр

Варианты исполнения

1

2

3

A

конструкция

корпуса

1    - стальной корпус для одностороннего монтажа

2    - стальной корпус двухстороннего обслуживания средний 6 - стальной корпус двухстороннего обслуживания большой

B

символьный

дисплей

0    - дисплей отсутствует, 3 индикатора

1    - дисплей с подсветкой, 13 индикаторов 3 - дисплей с подсветкой, 24 индикатора

С

каналы

0    - только 8 аналоговых каналов тока и напряжения

1    - аналоговые и входные дискретные каналы

3    - аналоговые, входные дискретные и каналы управления

4    - исполнение каналов для автономного терминала

5    - только дискретные входные и выходные каналы

6    - комплектация каналов для автоматики щита постоянного тока

Продолжение таблицы 1

1

2

3

D

тип дискретных входов

0    - потенциальный вход =220 В (150 кОм)

1    - сухой контакт 48 В (внутреннее питание =48 В)

2    - потенциальный вход =110 В

3    - сухой контакт 12 В (внутреннее питание =12 В)

4    - потенциальный вход ~220 В

5    - потенциальный вход =220 В (60 кОм)

M

количество входных дискретных каналов

от 0 до 112 шт.*

N

количество выходных дискретных каналов

от 0 до 112 шт.*

E

основной

интерфейс/протокол

0 - RG-6/BBnet

9 - Ethernet Port 802.3U/Bbnet, МЭК 61850-8-1, МЭК 60870-5-104

F

дополнительный

интерфейс/протокол

0    - отсутствует

1    - RS-232/GSM модем

2    - RS-485/BBnet 5 - КМО**

9 - Ethernet Port 802.3U/Bbnet, МЭК 61850-8-1, МЭК 60870-5-104

G

функция

С1 - С4 - наличие функции технического учета электрической энергии***

А - аварийный осциллограф Д - наличие телеуправления Р - релейная защита (Р00-Р99)

К

класс точности

1 - 1,0 %**** 05 - 0,5 %****

I

номинальный ток

1 - 1 А через трансформатор тока 5 - 5 А через трансформатор тока

U

номинальное

напряжение

100 - 100 В (трансформатор напряжения) 220 - 220 В (380 В)

S

управление и сигнализация

0    - управление отсутствует

8 - электромеханическое реле 8 А

01    - твердотельные реле 100 мА

P

система питания

220 - ~/=220 В 110 - ~/=110 В

УХЛ3.1 (от -40 до +55

УХЛ2.1

Т2.1

С)

вид климатического исполнения по ГОСТ 15150-69

L

Примечания

1    * - каналы формируются блоками по 16. Для дискретных входных каналов с внутренним питанием 48 В - блоки по 15 каналов. Максимальное количество дискретных каналов (дискретный БИМ 6Х50) - 112

2    ** - канал межмодульного обмена обеспечивает синхронный обмен аналоговой и дискретной информацией между терминалами

3    *** - варианты встроенного счетчика технического учета электрической энергии:

С1 - Двунаправленный трехфазный счетчик активной и реактивной энергии трансформаторного включения

C3 - Два независимых двунаправленных трехфазных счетчика активной и реактивной энергии трансформаторного включения. Двухэлементная схема подключения

C4 - До трех двунаправленных трехфазных счетчиков активной и реактивной энергии трансформаторного включения с общими цепями напряжения. Двухэлементная схема подключения

4    **** - Класс точности указан для встроенного счетчика технического учета для справки_

Место нанесения знака утверждения типа

А

Место нанесения знака поверки

Программное обеспечение

Программное обеспечение терминала состоит из неотделимой от аппаратной части базового программного обеспечения и программного обеспечения, устанавливающегося на персональный компьютер «Черный ящик 2000». Цифровой идентификатор ПО отображается на дисплее терминалов.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики терминалов нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения терминалов представлены в таблицах 2 - 3.

Таблица 2 - Идентификационные данные аппаратной части программного обеспечения терминалов_

Идентификационные данные (признаки)

Значение

1

2

Идентиф икационное наименование ПО

БИМ

ХХХХ.00

БИМ

ХХХХ.90

БИМ ХХХХ.ХХ C1

БИМ ХХХХ.ХХ C3

Номер версии

(идентификационный номер ПО)

A3 и выше

A3 и выше

A3 и выше

A3 и выше

Цифровой идентификатор ПО

7F861E06

C0C0FF0C

0787819E

1E1E0678

Алгоритм вычисления контрольной суммы исполняемого кода

CRC32

1

2

Идентиф икационное наименование ПО

БИМ ХХХХ.ХХ C4

БИМ ХХ5Х.00

Номер версии (идентификационный номер ПО)

A3 и выше

A3 и выше

Цифровой идентификатор ПО

1E1E0678

3FC30F03

Алгоритм вычисления контрольной суммы исполняемого кода

CRC32

Таблица 3 - Идентификационные данные программного обеспечения «Черный ящик 2000»

Идентификационные данные (признаки)

Значение

Идентиф икационное наименование ПО

«Черный Ящик 2000»

Номер версии (идентификационный номер ПО)

5.18 и выше

5.19 и выше

5.8 и выше

5.19 и выше

5.19 и выше

Цифровой идентификатор ПО

5C1EAAD7

AD233370

96AFAD23

E2D5BACF

DD9FBF83

Наименование исполняемого файла

bbmetr.exe

bbutil.exe

bbview.exe

cpserver.exe

ntServer.exe

Алгоритм вычисления контрольной суммы исполняемого кода

CRC32

Технические характеристики

Метрологические и основные технические характеристики терминалов представлены в таблицах 4, 5 и нормируются в зависимости от режимов работы: аварийный, рабочий.

Наименование измеряемой величины

Величина

входного

сигнала

Пределы

допускаемой

основной

погрешности

Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды на каждые 1°C от номинального диапазона от +15 до +25 °С

1

2

3

4

Действующее значение напряжения переменного тока:

-    номинальное значение, ин, В

-    рабочий диапазон измерений, В

-    аварийный диапазон измерений, В

100; 400 От 0,8U до 1,2U От 0,05 U до 0,8-ин и от 1,2U до 1,4-ин

±0,5 % отн. ±0,5 % отн.

±0,03 % отн.

Действующее значение силы переменного тока:

-    номинальное значение, 1н, А

-    рабочий диапазон измерений, А

-    аварийный диапазон измерений, А

1; 5

От 0,05Тн до 8Тн От 8Тн до 50-1н

±0,5 % отн. ±1,0 % отн.

±0,03 % отн.

Частота переменного тока:

- диапазон измерений, Г ц

От 45 до 55

±0,01 Гц абс.

±5^10-4 Гц абс.

Фазовый угол основной гармоники переменного напряжения и тока, °:

-    диапазон измерений в рабочем диапазоне напряжения и тока (от 0,8-ин до 1,2-ин и

от 0,05-1н до 8-1н)

-    диапазон измерений в аварийном диапазоне напряжения и тока (от 0,05-ин до 0,8-ин и от 1,2-ин до 1,4U и от 8-1н до 50^1н)

От -180 до +180 От -180 до +180

±0,5 абс. ±2 абс.

±0,02 абс.

Напряжение постоянного тока:

-    номинальное значение, ин, мВ

-    рабочий диапазон измерений, мВ

-    аварийный диапазон измерений, мВ

75

От 0,1 U до 2-ин От 2-ин до 10 U

±0,5 % прив. ±0,5 % отн.

±0,05 % прив. ±0,05 % отн.

1

2

3

4

Напряжение постоянного тока:

-    номинальное значение, Ин, В

-    рабочий диапазон измерений, В

-    аварийный диапазон измерений, В

10

От 0,1 •ин до 2-Ин От 2-Ин до 6-Ин

±0,5 % прив. ±0,5 % отн.

±0,05 % прив. ±0,05 % отн.

Напряжение постоянного тока:

-    номинальное значение, Ин, В

-    рабочий диапазон измерений, В

-    аварийный диапазон измерений, В

220

От 0,1 •ин до 2-Ин От 2-Ин до 4-Ин

±0,5 % прив. ±0,5 % отн.

±0,05 % прив. ±0,05 % отн.

Мощность трехфазного переменного тока активная при |cos9|=1,0, Вт

От 0,04-P до 1,44-P

±0,5 % отн.

±0,03 % отн.

Мощность трехфазного переменного тока активная при |cos9|=0,5 (индуктивная нагрузка), |соБф|=0,8 (ёмкостная нагрузка), Вт

От 0,04^P до 1,44vP

±0,6 % отн.

±0,05 % отн.

Мощность трехфазного переменного тока реактивная, при |sin9|=1,0, вар

От 0,04-Q до 1,44^Q

±1 % отн.

±0,07 % отн.

Мощность трехфазного переменного тока реактивная, при |sin9|=0,5 (индуктивная или емкостная нагрузка), вар

От 0,04-Q до 1,44-Q

± 1,5 % отн.

±0,07 % отн.

Мощность трехфазного переменного тока полная, В-А

От 0,04^S до 1,44^S

±0,5 % отн.

±0,03 % отн.

Мощность однофазного переменного тока активная при |cos9|=1, Вт

От 0,04^P до 1,44-P

±0,5 % отн.

±0,05 % отн.

Мощность однофазного переменного тока активная при |cos9|=0,5 (индуктивная нагрузка), |cos9|=0,8 (ёмкостная нагрузка), Вт

От 0,04-P до 1,44-P

±0,6 % отн.

±0,05 % отн.

Мощность однофазного переменного тока реактивная, при |sin9|=1,0, вар

От 0,04-Q до 1,44-Q

±1 % отн.

±0,07 % отн.

Мощность однофазного переменного тока реактивная, при |sin9|=0,5 (индуктивная или емкостная нагрузка), вар

От 0,04-Q до 1,44-Q

±1,5 % отн.

±0,07 % отн.

Мощность однофазного переменного тока полная, В-А

От 0,04-S до 1,44-S

±0,5 % отн.

±0,03 % отн.

1

3

4

2

Синхронизация системного времени терминала относительно шкалы времени UTC (SU), при нормальных условиях эксплуатации, мс_

±1 абс.

Примечания

1    время измерения силы тока более 50 А составляет 1 с

2    шкала времени UTC (SU) - национальная шкала времени Российской Федерации, контролирующаяся Государственной службой времени и частоты

3    абс. - абсолютная погрешность

4    отн. - относительная погрешность

5    прив. - приведенная погрешность, в качестве нормирующего значения используется диапазон измерений

6    P - значение активной электрической мощности трехфазной P=3-1^^-0089 или однофазной Р^-^-совф, Вт

7    Q - значение реактивной электрической мощности трехфазной Q=3•Iн•Uн•sinф или однофазной Q=Iн•Uн•sinф, вар

8    S - значение полной электрической мощности трехфазной S=3•Iн•Uн или однофазной S^^, В-А_

Наименование характеристики

Значение

БИМ 1ХХХ

БИМ 2ХХХ

БИМ 6ХХХ

Потребляемая мощность, В-А, не более

15

Условия эксплуатации:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±0,2

- напряжение постоянного тока, В

110±11/220±22

Климатическое исполнение и категория

УХЛ3.1 (от -40 до +55 °С),

размещения по ГОСТ 15150-69

УХЛ2.1, Т2.1

Относительная влажность при 35 °С, %, не более

98

Габаритные размеры , мм, не более

- высота

280

193

235

- ширина

257

259

259

- длина

107

148

175

Масса, кг, не более

3,8

3,8

4,7

Знак утверждения типа

наносят на шильдик терминала в местах, указанных на рисунках 1, 3 и 5, и на титульный лист руководства по эксплуатации терминалов типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Терминал присоединения БИМ в упаковке

ФЮКВ 343300.250

1 шт.

Разъемы для подключения к цифровым каналам, дискретным входам и выходам.

-

количество зависит от варианта исполнения

Паспорт с отметками изготовителя

ФЮКВ 343300.250ПС

1 экз.

Руководство по эксплуатации

ФЮКВ 343300.250РЭ

1 экз. *

Методика поверки

РТ-МП-3483-551-2017

1 экз. **

Устройство синхронизации времени

УСВ-3 (регистрационный номер 64242-16)

1 шт. *

Аппаратура и программное обеспечение для построения специализированной локальной сети (в соответствии с заказом)

-

1 комплект

Примечания

1    * - на партию терминалов при поставке в один адрес

2    ** - поставляется по запросу

осуществляется по документу РТ-МП-3483-551-2017 «ГСИ. Терминалы присоединений БИМ 1ХХХ, БИМ 2ХХХ, БИМ 6ХХХ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 09.08.2017 г.

Основные средства поверки:

-    калибратор многофункциональный Fluke 5520А (регистрационный номер в Федеральном информационном фонде 51160-12);

-    мультиметр цифровой 34401А (регистрационный номер в Федеральном информационном фонде 54848-13);

-    система переносная поверочная PTS 3.3С (регистрационный номер в Федеральном информационном фонде 60751-15);

-    частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится в месте, указанном на рисунках 1, 3 и 6, и на свидетельство о поверке или, при первичной поверке, в паспорт терминала.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ТР ТС 004/2011 Технический регламент таможенного союза. О безопасности низковольтного оборудования

ТР ТС 020/2011 Технический регламент таможенного союза. Электромагнитная совместимость технических средств

ТУ 3433-004-39826650-2015 Терминалы присоединений БИМ 1ХХХ, БИМ 2ХХХ, БИМ 6ХХХ. Технические условия

Зарегистрировано поверок 42
Поверителей 1
Актуальность данных 21.11.2024
69016-17
Номер в ГРСИ РФ:
69016-17
Производитель / заявитель:
Общество с ограниченной ответственностью Научно-технический центр "ГОСАН" (ООО НТЦ "ГОСАН"), Московская область, Коломенский район, п. Биорки
Год регистрации:
2017
Cрок действия реестра:
24.10.2027
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
