| Номер в госреестре | 69024-17 |
| Наименование СИ | Установки высоковольтные испытательные |
| Обозначение типа СИ | ОМПИК-3i |
| Изготовитель | ЗАО "Автоматизация и ресурсосберегающие технологии", пгт.Полазна |
| Год регистрации | 2017 |
| Срок свидетельства | 24.10.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки высоковольтные испытательные ОМПИК-31 (далее - установки) предназначены для измерений характеристик кабельно-проводниковой продукции и обмоток генераторов при испытаниях переменным и постоянным напряжением, измерений сопротивления токопроводящих жил и проводников.
Установка состоит из высоковольтного силового блока, высоковольтного коммутатора и пульта ручного управления. Высоковольтная часть измерительной системы установки (делители напряжения и трансформаторы) сосредоточена в высоковольтном силовом блоке. В пульте ручного управления находятся низковольтные измерительные приборы, принимающие напряжение от высоковольтной части. Всего в составе ручного пульта управления находятся три измерительных модуля - высоковольтных испытаний, тераомметр и миллиомметр.
Принцип действия установки заключается в приеме напряжений с низковольтного плеча делителя высокого напряжения и с обмоток измерительных трансформаторов, их передаче в пульт ручного управления, фильтрации, усиления, и преобразования АЦП. Центральный процессор каждого модуля преобразует цифровые коды в значения напряжения (В, кВ), силы тока (А, мкА), сопротивления (Ом, мОм) и передает эти значения для визуального отображения на встроенных цифро-алфавитных ЖК-индикаторах каждого из приборов.
Модуль высоковольтных испытаний в составе установки производит измерения и отображение следующих электрических величин:
Цнн - среднеквадратичное значение входного низкого линейного напряжения переменного тока промышленной частоты;
Тнн - среднее значение силы переменного тока входного низкого напряжения промышленной частоты;
Цвн - среднеквадратичное значение выходного высокого напряжения переменного тока промышленной частоты;
Твн - среднее значение силы переменного тока выходного высокого напряжения промышленной частоты;
Модуль автоматически учитывает коэффициент деления встроенного в высоковольтный силовой блок делителя напряжения, коэффициент трансформации измерительных трансформаторов, автоматически регистрирует значение напряжения и тока пробоя изоляции, с выдачей управляющего сигнала в испытательную установку для срабатывания защиты от превышения тока.
Модуль тераомметра в составе установки производит измерения и отображение следующих электрических величин:
Цит - действующее значение напряжения постоянного тока;
Тут - значение силы постоянного тока утечки изоляции испытываемых проводников;
Rro - значение сопротивления изоляции испытываемых проводников (рассчитывается по показаниям измерений силы и напряжения постоянного тока).
Модуль автоматически учитывает коэффициент деления встроенного в высоковольтный силовой блок делителя напряжения, и вычисляет сопротивление изоляции по измеренным им значениям напряжения и тока. Программное обеспечение модуля позволяет использовать его для широкого диапазона измеряемого напряжения, тока и сопротивления изоляции по конкретным требованиям заказчика.
Модуль миллиомметра в составе установки производит измерение сопротивления испытываемых токопроводящих жил и проводников. Принцип действия заключается в схеме измерения сопротивления токопроводящих жил и проводников мостом с компенсацией собственного электрического сопротивления проводов, соединяющих испытываемое изделие с прибором, где одно плечо моста является встроенным высокоточным эталонным сопротивлением, второе - измеряемым сопротивлением.
Установки выпускаются в нескольких модификациях, различающихся мощностью, диапазонами выходного переменного напряжения модуля высоковольтных испытаний и модуля тераомметра.
Расшифровка обозначения установки:
ОМПИК-3 i/Автомат/XX-YY-ZZ
где Автомат - наличие ПК для автоматического управления установкой и вывода протокола испытаний в машинописной форме.
ХХ - мощность установки в кВА;
YY - выходное переменное напряжение в кВ модуля высоковольтных испытаний ;
ZZ - выходное выпрямленное напряжение в кВ модуля тераомметра.
Установка применяется для испытаний электрической прочности изоляции в составе высоковольтных испытательных установок на предприятиях, производящих кабельнопроводниковую продукцию, и на предприятиях электроэнергетики.

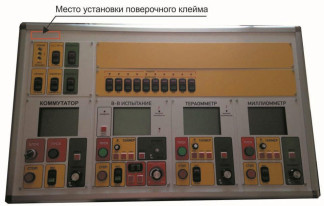

Общий вид и схема пломбировки установки представлены на рисунке 1.
Программное обеспечение установки находится в ПЗУ центрального микроконтроллера (процессора), который через силовые буферы управляет работой АЦП, исполнительными релейными и транзисторными коммутаторами схем измерения, силовой электроникой генерации испытательных и служебных напряжений, и частью программноаппаратных защит.
Идентификационные данные ПО установок приведены в Таблице 1.
Таблица 1 - Идентификационные данные ПО установок ОМПИК-31.
| Идентификационные данные | Значение |
| Идентификационное наименование | ControlCenter |
| Номер версии | 1.0.0.0 |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модуль высоковольтных испытаний | |
| Диапазоны измерений: - среднеквадратичное значение входного линейного низкого напряжения переменного тока промышленной частоты, В - среднее значение силы переменного тока входного низкого напряжения промышленной частоты, А - среднеквадратичное значение выходного высокого напряжения переменного тока промышленной частоты, кВ - среднее значение силы переменного тока выходного высокого напряжения промышленной частоты, А | от 0 до 500 от 0 до 999 от 0 до 999 от 0 до 999 |
| Пределы допускаемой относительной погрешности измерений, %: - среднеквадратичное значение входного линейного низкого напряжения переменного тока промышленной частоты - среднее значение силы переменного тока входного низкого напряжения промышленной частоты - среднеквадратичное значение выходного высокого напряжения переменного тока промышленной частоты - среднее значение силы переменного тока выходного высокого напряжения промышленной частоты | ±2,0 ±2,5 ±2,0 ±2,0 |
| Коэффициент деления внешнего делителя напряжения Kd среднеквадратичного значения высокого напряжения переменного тока промышленной частоты | от 1 до 1000 |
| Коэффициент трансформации внешнего трансформатора напряжения среднеквадратичного значения входного линейного напряжения переменного тока промышленной частоты | 1/100 |
| Коэффициент трансформации внешнего трансформатора тока: - среднее значение силы переменного тока входного низкого напряжения промышленной частоты - среднее значение силы переменного тока высокого напряжения промышленной частоты | от 100/5 до 1000/5 от 100/5 до 1000/5 |
| Входное сопротивление, МОм, не менее | 1 |
| Время установления показаний, с, не более | 1 |
| Модуль тераомметра | |
| Диапазоны измерений (в зависимости от исполнения): - действующее значение высокого выпрямленного напряжения, кВ - значение силы постоянного тока утечки изоляции испытываемых проводников, мкА - значение сопротивления изоляции испытываемых проводников, ТОм | от 0 до 70 от 0 до 200 от 0 до 100 |
| Пределы допускаемой относительной погрешности измерений, %: - действующее значение высокого выпрямленного напряжения; - значение силы постоянного тока утечки изоляции испытываемых проводников; - значение сопротивления изоляции испытываемых проводников | ±1,0 ±1,0 ±3,0 |
| Коэффициент деления внешнего делителя напряжения Kd (в зависимости от исполнения): - действующее значение высокого выпрямленного напряжения | 488,28 - 34179,69 |
| Время установления показаний, с, не более | 1 |
| Модуль миллиомметра | |
| Диапазон измерений, Ом | от 0,0010 до 9999,9 |
| Пределы допускаемой относительной погрешности измерений в диапазонах, %: (0,0010 - 0,0099) Ом (0,0100 - 0,0999) Ом (0,1000 - 9999,9) Ом | ±10,0 ±1,0 ±0,2 |
| Время установления показаний, с, не более | 1 |
| Условия применения: - диапазон температуры окружающей среды, °С - относительная влажность воздуха при +25°С, %, не более - атмосферное давление, кПа | от +5 до +35 80 от 86 до 106 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 380±38 |
| - частота переменного тока, Гц | 50 |
| Потребляемая мощность, кВ А, не более | 500 |
| Габаритные размеры, мм, не более | |
| -высота | 2130 |
| -ширина | 1330 |
| -длина | 1250 |
| Масса, кг, не более | 2450 |
| Средний срок службы, лет | 7 |
наносится на лицевую панель пульта управления электрографическим методом с защитным слоем, и типографским способом на титульных листах эксплуатационной документации.
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| Высоковольтный силовой блок | 1 | |
| Пульт ручного управления | 1 | |
| Высоковольтный коммутатор на 10 жил | * | |
| Комплект соединительных кабелей и проводов | 1 | |
| Паспорт | АРСТ.672219.002 ПС | 1 экз. |
| Руководство по эксплуатации установки | АРСТ.672219.002 РЭ | 1 экз. |
| Методика поверки | 1 экз. |
* по требованию заказчика
осуществляется по документу МП 69024-17 «Установка высоковольтная испытательная ОМПИК-31. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 28.10.16 г.
Основные средства поверки:
калибратор многофункциональный Transmille 3010 (регистрационный номер № 57747-14); катушка электрического сопротивления Р310 (регистрационный номер № 1162-58); мера электрического сопротивления постоянного тока многозначная Р3026-1, (регистрационный номер № 56523-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на лицевую панель блока ручного управления и на свидетельство о поверке установки.
приведены в эксплуатационном документе.
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110- до 100 А в диапазоне частот от 110- до 110 Гц
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Государственная поверочная схема для средств измерений электрического сопротивления»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 г.
Испытательная станция для испытаний кабельной продукции. Техническое задание
| Зарегистрировано поверок | 29 |
| Поверителей | 10 |
| Актуальность данных | 21.11.2024 |
