| Номер в госреестре | 69029-17 |
| Наименование СИ | Комплекс программно-технический на базе контроллеров |
| Обозначение типа СИ | Siemens Simatic S7-400 |
| Изготовитель | "NEM ENERGY B.V.", Нидерланды |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплекс программно-технический на базе контроллеров Siemens Simatic S7-400 (далее - ПТК) предназначен для сбора, обработки и регистрации измерительной информации, поступающих от датчиков в виде аналоговых сигналов постоянного электрического тока стандартных диапазонов, их представления в значениях физического параметра датчика, передачи данных как в пределах контролируемого объекта, так и в системы более высокого уровня.
Принцип действия ПТК основан на аналогово-цифровом преобразования входных аналоговых сигналов от первичных преобразователей с последующей передачей данных на автоматическое рабочее место (АРМ) оператора для отображения и регистрации. ПТК используется в качестве вторичной измерительной части автоматизированной системы управления горелкой BMS (Burner Management System).
Конструктивно ПТК выполнен в виде 4 герметизированных пыле- и влагозащищенных металлических шкафов со степенью защиты IP55, а также персонального компьютера АРМ оператора с установленным программным обеспечением. Измерительные каналы построены на базе контроллеров Siemens Simatic S7-400 и модулей ввода-вывода Siemens SIMATIC S7-300.
Состав метрологически значимой части измерительных каналов (ИК) ПТК:
- модуль аналогового ввода 6ES7336-4GE00-0AB0 (регистрационный номер в Федеральном информационном фонде 15772-11);
- преобразователи измерительные D5014S (регистрационный номер в Федеральном информационном фонде 47064-11).
Каждый ИК ПТК дублируется посредством разветвителя - терминального модуля Siemens MTA, располагаемого по функциональной схеме между преобразователем измерительным и модулем аналогового ввода контроллера.

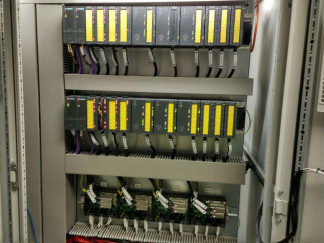

Общий вид шкафов ПТК представлен на рисунке 1.
Программное обеспечение (ПО) ПТК состоит из программного обеспечения контроллеров (метрологически значимая часть записывается непосредственно в ПЗУ модулей аналогового ввода-вывода контроллеров и не подлежит изменению) и ПО верхнего уровня - SCADA-системы, которое служит для программирования и загрузки контроллеров, программирования и функционирования систем визуализации и архивирования данных, обеспечения связи, работы серверов и не оказывает влияния на метрологические характеристики ПТК. ПО верхнего уровня состоит из комплекса программных средств Siemens STEP 7. Доступ к программному обеспечению контроллеров осуществляется с выделенной инженерной станции ПТК, доступ к которой защищен как административными мерами (установка в отдельном помещении), так и многоуровневой защитой по паролю.
Метрологически значимая часть ПО содержится только в измерительных модулях контроллеров, указанных в таблице 2, и защищена от несанкционированного доступа.
Средства защиты ПО от несанкционированного доступа интегрированы в пакеты программного обеспечения. Защита обеспечивается интерфейсом администрирования пользователей и системой лицензирования ПО от производителя.
Уровень защиты ПО ПТК «высокий», в соответствии с п.4.5 рекомендации Р.50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Siemens STEP 7 |
| Номер версии (идентификационный номер ПО) | Версия ПО не ниже V5.5 |
| Цифровой идентификатор ПО | По номеру версии |
| Алгоритм вычисления цифрового идентификатора | Не используется |
Таблица 2 - Состав ИК ПТК
| Состав измерительного канала | |
| Наименование преобразователя | Наименование модуля ввода аналоговых сигналов |
| Преобразователи измерительные D5014S | Модуль аналогового ввода 6ES7336-4GE00-0AB0 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сигналов силы постоянного тока, мА | от 4 до 20 |
| Диапазон показаний, бит | от 0 до 27648 |
| Пределы допускаемой приведенной к диапазону входного сигнала погрешности, % | ±0,5 |
Таблица 4 - Технические характеристики ПТК
| Наименование характеристики | Значение |
| Рабочие условия применения: -температура окружающей среды, °С - относительная влажность при температуре +35 °С, % - атмосферное давление, кПа | от +5 до +40 до 80 от 66 до 106,7 |
| Параметры электрического питания: напряжение питания, В, постоянного тока: | от 20 до 30 |
| Г абаритные размеры шкафов ПТК, мм, не более - высота - ширина - длина | 2000 800 800 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наиме | Состав | |||||
| нова- | Состав ИК | Коли чество | ||||
| ние | № канала | Позиционное обозначение канала | Зав.№ пре-образова | Позиционный № преобразо | Зав. № модуля аналог. ввода | |
| теля | вателя | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | 2615-FT-208A-A | 162640224 | AIB-3-1 | SC-H7AK8355 2016 | ||
| 2 | 2615-FT-208A-B | SC-H7AK8751 2016 | ||||
| 3 | 2615-PT-212A-A | 162640234 | AIB-3-2 | SC-H7AK8355 2016 | ||
| 4 | 2615-PT-212A-B | SC-H7AK8751 2016 | ||||
| 5 | 2615-LT-021A-A | 162640212 | AIB-3-3 | SC-H7AK8355 2016 | ||
| 6 | 2615-LT-021A-B | SC-H7AK8751 2016 | ||||
| 7 | 2615-TT-032A-A | 162640208 | AIB-3-4 | SC-H7AK8355 2016 | ||
| 8 | 2615-TT-032A-B | SC-H7AK8751 2016 | ||||
| 9 | 2615-PT-709A-A | 162640210 | AIB-3-5 | SC-H7AK8355 2016 | ||
| 10 | 2615-PT-709A-B | SC-H7AK8751 2016 | ||||
| 11 | 2615-PT-712A-A | 162640171 | AIB-3-6 | SC-H7AK8355 2016 | ||
| 12 | 2615-PT-712A-B | SC-H7AK8751 2016 | ||||
| 13 | 2615-FT-208B-A | 162640273 | AIB-4-1 | SC-H7AK8365 2016 | ||
| 14 | 2615-FT-208B-B | SC-H7AK6756 2016 | ||||
| 15 | 2615-PT-212B-A | 162640248 | AIB-4-2 | SC-H7AK8365 2016 | ||
| Шкаф № 2615-PLS-101 | 16 | 2615-PT-212B-B | SC-H7AK6756 2016 | |||
| 17 | 2615-LT-021B-A | 162640263 | AIB-4-3 | SC-H7AK8365 2016 | ||
| 18 | 2615-LT-021B-B | SC-H7AK6756 2016 | ||||
| 19 | 2615-TT-032B-A | 162640246 | AIB-4-4 | SC-H7AK8365 2016 | ||
| 20 | 2615-TT-032B-B | SC-H7AK6756 2016 | 1 | |||
| 21 | 2615-PT-709B-A | 162640288 | AIB-4-5 | SC-H7AK8365 2016 | ||
| 22 | 2615-PT-709B-B | SC-H7AK6756 2016 | ||||
| 23 | 2615-PT-712B-A | 162640251 | AIB-4-6 | SC-H7AK8365 2016 | ||
| 24 | 2615-PT-712B-B | SC-H7AK6756 2016 | ||||
| 25 | 2615-FT-208C-A | 162640264 | AIB-5-1 | SC-J3LP1369 2017 | ||
| 26 | 2615-FT-208C-B | SC-H7AK7629 2016 | ||||
| 27 | 2615-PT-212C-A | 162640277 | AIB-5-2 | SC-J3LP1369 2017 | ||
| 28 | 2615-PT-212C-B | SC-H7AK7629 2016 | ||||
| 29 | 2615-LT-021C-A | 162640249 | AIB-5-3 | SC-J3LP1369 2017 | ||
| 30 | 2615-LT-021C-B | SC-H7AK7629 2016 | ||||
| 31 | 2615-TT-032C-A | 162640276 | AIB-5-4 | SC-J3LP1369 2017 | ||
| 32 | 2615-TT-032C-B | SC-H7AK7629 2016 | ||||
| 33 | 2615-PT-709C-A | 162640250 | AIB-5-5 | SC-J3LP1369 2017 | ||
| 34 | 2615-PT-709C-B | SC-H7AK7629 2016 | ||||
| 35 | 2615-PT-712C-A | 162640247 | AIB-5-6 | SC-J3LP1369 2017 | ||
| 36 | 2615-PT-712C-B | SC-H7AK7629 2016 | ||||
| 37 | 2615-TT-206-A | 162640272 | AIB-6-1 | SC-H7AK7656 2016 | ||
| 38 | 2615-TT-206-B | SC-H7AK8325 2016 | ||||
| 39 | SPARE | 162640274 | AIB-6-4 | SC-H7AK7656 2016 | ||
| 40 | SPARE | SC-H7AK8325 2016 | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | 2616-FT-208A-A | 162640207 | AIB-3-1 | SC-H7AK7110 2016 | ||
| 2 | 2616-FT-208A-B | SC-H7AK6749 2016 | ||||
| 3 | 2616-PT-212A-A | 162410273 | AIB-3-2 | SC-H7AK7110 2016 | ||
| 4 | 2616-PT-212A-B | SC-H7AK6749 2016 | ||||
| 5 | 2616-LT-021A-A | 162410011 | AIB-3-3 | SC-H7AK7110 2016 | ||
| 6 | 2616-LT-021A-B | SC-H7AK6749 2016 | ||||
| 7 | 2616-TT-032A-A | 162640198 | AIB-3-4 | SC-H7AK7110 2016 | ||
| 8 | 2616-TT-032A-B | SC-H7AK6749 2016 | ||||
| 9 | 2616-PT-709A-A | 162640163 | AIB-3-5 | SC-H7AK7110 2016 | ||
| 10 | 2616-PT-709A-B | SC-H7AK6749 2016 | ||||
| 11 | 2616-PT-712A-A | 162410034 | AIB-3-6 | SC-H7AK7110 2016 | ||
| 12 | 2616-PT-712A-B | SC-H7AK6749 2016 | ||||
| 13 | 2616-FT-208B-A | 162410046 | AIB-4-1 | SC-H7AK8141 2016 | ||
| 14 | 2616-FT-208B-B | SC-H7AK6734 2016 | ||||
| 15 | 2616-PT-212B-A | 162410157 | AIB-4-2 | SC-H7AK8141 2016 | ||
| Шкаф № 2616-PLS-101 | 16 | 2616-PT-212B-B | SC-H7AK6734 2016 | |||
| 17 | 2616-LT-021B-A | 162410160 | AIB-4-3 | SC-H7AK8141 2016 | ||
| 18 | 2616-LT-021B-B | SC-H7AK6734 2016 | ||||
| 19 | 2616-TT-032B-A | 162410159 | AIB-4-4 | SC-H7AK8141 2016 | ||
| 20 | 2616-TT-032B-B | SC-H7AK6734 2016 | 1 | |||
| 21 | 2616-PT-709B-A | 162410162 | AIB-4-5 | SC-H7AK8141 2016 | ||
| 22 | 2616-PT-709B-B | SC-H7AK6734 2016 | ||||
| 23 | 2616-PT-712B-A | 162410033 | AIB-4-6 | SC-H7AK8141 2016 | ||
| 24 | 2616-PT-712B-B | SC-H7AK6734 2016 | ||||
| 25 | 2616-FT-208C-A | 162410036 | AIB-5-1 | SC-H7AK6885 2016 | ||
| 26 | 2616-FT-208C-B | SC-H7AK7512 2016 | ||||
| 27 | 2616-PT-212C-A | 162410045 | AIB-5-2 | SC-H7AK6885 2016 | ||
| 28 | 2616-PT-212C-B | SC-H7AK7512 2016 | ||||
| 29 | 2616-LT-021C-A | 162410076 | AIB-5-3 | SC-H7AK6885 2016 | ||
| 30 | 2616-LT-021C-B | SC-H7AK7512 2016 | ||||
| 31 | 2616-TT-032C-A | 162410010 | AIB-5-4 | SC-H7AK6885 2016 | ||
| 32 | 2616-TT-032C-B | SC-H7AK7512 2016 | ||||
| 33 | 2616-PT-709C-A | 162640261 | AIB-5-5 | SC-H7AK6885 2016 | ||
| 34 | 2616-PT-709C-B | SC-H7AK7512 2016 | ||||
| 35 | 2616-PT-712C-A | 162410251 | AIB-5-6 | SC-H7AK6885 2016 | ||
| 36 | 2616-PT-712C-B | SC-H7AK7512 2016 | ||||
| 37 | 2616-TT-206-A | 162410241 | AIB-6-1 | SC-H7AK7690 2016 | ||
| 38 | 2616-TT-206-B | SC-H7AK7636 2016 | ||||
| 39 | SPARE | 162410119 | AIB-6-4 | SC-H7AK7690 2016 | ||
| 40 | SPARE | SC-H7AK7636 2016 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | 2617-FT-208A-A | 162410148 | AIB-3-1 | SC-H7AK6882 2016 | ||
| 2 | 2617-FT-208A-B | SC-H7AK8778 2016 | ||||
| 3 | 2617-PT-212A-A | 162640242 | AIB-3-2 | SC-H7AK6882 2016 | ||
| 4 | 2617-PT-212A-B | SC-H7AK8778 2016 | ||||
| 5 | 2617-LT-021A-A | 162410276 | AIB-3-3 | SC-H7AK6882 2016 | ||
| 6 | 2617-LT-021A-B | SC-H7AK8778 2016 | ||||
| 7 | 2617-TT-032A-A | 162410229 | AIB-3-4 | SC-H7AK6882 2016 | ||
| 8 | 2617-TT-032A-B | SC-H7AK8778 2016 | ||||
| 9 | 2617-PT-709A-A | 162410275 | AIB-3-5 | SC-H7AK6882 2016 | ||
| 10 | 2617-PT-709A-B | SC-H7AK8778 2016 | ||||
| 11 | 2617-PT-712A-A | 162640237 | AIB-3-6 | SC-H7AK6882 2016 | ||
| 12 | 2617-PT-712A-B | SC-H7AK8778 2016 | ||||
| 13 | 2617-FT-208B-A | 162640166 | AIB-4-1 | SC-H7AK8894 2016 | ||
| 14 | 2617-FT-208B-B | SC-H7AK8169 2016 | ||||
| 15 | 2617-PT-212B-A | 162410200 | AIB-4-2 | SC-H7AK8894 2016 | ||
| Шкаф № 2617-PLS-101 | 16 | 2617-PT-212B-B | SC-H7AK8169 2016 | |||
| 17 | 2617-LT-021B-A | 162410230 | AIB-4-3 | SC-H7AK8894 2016 | ||
| 18 | 2617-LT-021B-B | SC-H7AK8169 2016 | ||||
| 19 | 2617-TT-032B-A | 162410252 | AIB-4-4 | SC-H7AK8894 2016 | ||
| 20 | 2617-TT-032B-B | SC-H7AK8169 2016 | 1 | |||
| 21 | 2617-PT-709B-A | 162640222 | AIB-4-5 | SC-H7AK8894 2016 | ||
| 22 | 2617-PT-709B-B | SC-H7AK8169 2016 | ||||
| 23 | 2617-PT-712B-A | 162410176 | AIB-4-6 | SC-H7AK8894 2016 | ||
| 24 | 2617-PT-712B-B | SC-H7AK8169 2016 | ||||
| 25 | 2617-FT-208C-A | 162640145 | AIB-5-1 | SC-H7AK7620 2016 | ||
| 26 | 2617-FT-208C-B | SC-H7AK7124 2016 | ||||
| 27 | 2617-PT-212C-A | 162640219 | AIB-5-2 | SC-H7AK7620 2016 | ||
| 28 | 2617-PT-212C-B | SC-H7AK7124 2016 | ||||
| 29 | 2617-LT-021C-A | 162640167 | AIB-5-3 | SC-H7AK7620 2016 | ||
| 30 | 2617-LT-021C-B | SC-H7AK7124 2016 | ||||
| 31 | 2617-TT-032C-A | 162640285 | AIB-5-4 | SC-H7AK7620 2016 | ||
| 32 | 2617-TT-032C-B | SC-H7AK7124 2016 | ||||
| 33 | 2617-PT-709C-A | 162410267 | AIB-5-5 | SC-H7AK7620 2016 | ||
| 34 | 2617-PT-709C-B | SC-H7AK7124 2016 | ||||
| 35 | 2617-PT-712C-A | 162410274 | AIB-5-6 | SC-H7AK7620 2016 | ||
| 36 | 2617-PT-712C-B | SC-H7AK7124 2016 | ||||
| 37 | 2617-TT-206-A | 162640226 | AIB-6-1 | SC-H7AK8338 2016 | ||
| 38 | 2617-TT-206-B | SC-H7AK8702 2016 | ||||
| 39 | SPARE | 162640159 | AIB-6-4 | SC-H7AK8338 2016 | ||
| 40 | SPARE | SC-H7AK8702 2016 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | 2618-FT-208A-A | 162640275 | AIB-3-1 | SC-H7AK8787 2016 | ||
| 2 | 2618-FT-208A-B | SC-H7AK8738 2016 | ||||
| 3 | 2618-PT-212A-A | 162640172 | AIB-3-2 | SC-H7AK8787 2016 | ||
| 4 | 2618-PT-212A-B | SC-H7AK8738 2016 | ||||
| 5 | 2618-LT-021A-A | 162640170 | AIB-3-3 | SC-H7AK8787 2016 | ||
| 6 | 2618-LT-021A-B | SC-H7AK8738 2016 | ||||
| 7 | 2618-TT-032A-A | 162640169 | AIB-3-4 | SC-H7AK8787 2016 | ||
| 8 | 2618-TT-032A-B | SC-H7AK8738 2016 | ||||
| 9 | 2618-PT-709A-A | 162640199 | AIB-3-5 | SC-H7AK8787 2016 | ||
| 10 | 2618-PT-709A-B | SC-H7AK8738 2016 | ||||
| 11 | 2618-PT-712A-A | 162640223 | AIB-3-6 | SC-H7AK8787 2016 | ||
| 12 | 2618-PT-712A-B | SC-H7AK8738 2016 | ||||
| 13 | 2618-FT-208B-A | 162640202 | AIB-4-1 | SC-H7AK8152 2016 | ||
| 14 | 2618-FT-208B-B | SC-H7AK8371 2016 | ||||
| 15 | 2618-PT-212B-A | 162640200 | AIB-4-2 | SC-H7AK8152 2016 | ||
| Шкаф № 2618-PLS-101 | 16 | 2618-PT-212B-B | SC-H7AK8371 2016 | |||
| 17 | 2618-LT-021B-A | 162640211 | AIB-4-3 | SC-H7AK8152 2016 | ||
| 18 | 2618-LT-021B-B | SC-H7AK8371 2016 | ||||
| 19 | 2618-TT-032B-A | 162410133 | AIB-4-4 | SC-H7AK8152 2016 | ||
| 20 | 2618-TT-032B-B | SC-H7AK8371 2016 | 1 | |||
| 21 | 2618-PT-709B-A | 162410272 | AIB-4-5 | SC-H7AK8152 2016 | ||
| 22 | 2618-PT-709B-B | SC-H7AK8371 2016 | ||||
| 23 | 2618-PT-712B-A | 162410271 | AIB-4-6 | SC-H7AK8152 2016 | ||
| 24 | 2618-PT-712B-B | SC-H7AK8371 2016 | ||||
| 25 | 2618-FT-208C-A | 162410158 | AIB-5-1 | SC-H7AK8183 2016 | ||
| 26 | 2618-FT-208C-B | SC-H7AK7625 2016 | ||||
| 27 | 2618-PT-212C-A | 162410031 | AIB-5-2 | SC-H7AK8183 2016 | ||
| 28 | 2618-PT-212C-B | SC-H7AK7625 2016 | ||||
| 29 | 2618-LT-021C-A | 162640165 | AIB-5-3 | SC-H7AK8183 2016 | ||
| 30 | 2618-LT-021C-B | SC-H7AK7625 2016 | ||||
| 31 | 2618-TT-032C-A | 162640168 | AIB-5-4 | SC-H7AK8183 2016 | ||
| 32 | 2618-TT-032C-B | SC-H7AK7625 2016 | ||||
| 33 | 2618-PT-709C-A | 162410232 | AIB-5-5 | SC-H7AK8183 2016 | ||
| 34 | 2618-PT-709C-B | SC-H7AK7625 2016 | ||||
| 35 | 2618-PT-712C-A | 162410199 | AIB-5-6 | SC-H7AK8183 2016 | ||
| 36 | 2618-PT-712C-B | SC-H7AK7625 2016 | ||||
| 37 | 2618-TT-206-A | 162410202 | AIB-6-1 | SC-H7AK7649 2016 | ||
| 38 | 2618-TT-206-B | SC-H7AK8332 2016 | ||||
| 39 | SPARE | 162410174 | AIB-6-4 | SC-H7AK7649 2016 | ||
| 40 | SPARE | SC-H7AK8332 2016 | ||||
| Руководство по эксплуатации | 1 | |||||
осуществляется в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основное средство поверки:
калибратор многофункциональный МС5-К, регистрационный номер в Федеральном информационном фонде 22237-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ПТК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу программнотехническому на базе контроллеров Siemens Simatic S7-400
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
