Измеритель скорости звука в водной среде Valeport Midas-SVX2 CTD, 69031-17

Измеритель скорости звука в водной среде Valeport Midas-SVX2 CTD (далее - ИСЗ) предназначен для измерений скорости звука, гидростатического давления и температуры в морской или пресной воде.
Карточка СИ
Номер в госреестре 69031-17
Наименование СИ Измеритель скорости звука в водной среде
Обозначение типа СИ Valeport Midas-SVX2 CTD
Изготовитель "Valeport Ltd.", Великобритания
Год регистрации 2017
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Измеритель скорости звука в водной среде Valeport Midas-SVX2 CTD (далее - ИСЗ) предназначен для измерений скорости звука, гидростатического давления и температуры в морской или пресной воде.

Описание

Принцип действия ИСЗ основан на измерении первичными измерительными преобразователями (ПИП) скорости звука в водной среде, гидростатического давления и температуры, преобразовании выходных сигналов ПИП с помощью АЦП в цифровой вид и передаче после предварительной обработки во встроенном процессоре по кабельной или беспроводной линии связи результатов измерений в цифровом виде во внешний компьютер для дальнейшей обработки, регистрации и отображения.

Принцип действия ПИП основан:

- ПИП скорости звука в водной среде - на времяпролетном импульсно-циклическом методе измерений;

- ПИП гидростатического давления - на тензометрическом методе измерений;

- ПИП температуры - на зависимости сопротивления чувствительного элемента ПИП от температуры водной среды.

По результатам измерений гидростатического давления в программном обеспечении (ПО) DataLog Express, функционирующем на внешнем компьютере, производится расчет соответствующих значений глубины и определение профиля вертикального распределения скорости звука на акватории.

Дополнительно в ИСЗ реализована индикация удельной электрической проводимости водной среды с применением кондуктометрической ячейки. По данным измерений удельной электрической проводимости, температуры и гидростатического давления реализован расчет значений солености (плотности) морской воды и скорости звука по соответствующим эмпирическим формулам (уравнениям). Получаемые расчетные значения обеспечивают контроль и учет состояния рабочей среды, а также оперативный контроль технического состояния ПИП ИСЗ.

Конструктивно ИСЗ представляет собой герметичный титановый цилиндр с размещенными внутри него платой управления, преобразования измерительных сигналов и ввода-вывода информации, элементами питания. На нижнем торце цилиндра расположены ПИП скорости звука в водной среде, гидростатического давления и температуры, а на верхнем - 10-контактный герметизируемый разъем (SubConn) для присоединения кабеля. Для защиты ПИП от внешних воздействий и обеспечения удобства крепления ИСЗ, в том числе к различным спускоподъемным устройствам, в комплект поставки входит защитная конструкция (клетка) из нержавеющей стали.

Питание ИСЗ осуществляется от внешнего источника питания по кабельной линии или от 8 стандартных элементов питания типоразмера С (алкалиновых или литиевых) при работе в автономном режиме. Измерительная информация в цифровом виде передается на персональный компьютер пользователя по кабелю посредством интерфейсов R.S232 или RS485 в режиме реального времени или записывается во встроенную флэш-память емкостью 16 Мб с последующей перезаписью информации на персональный компьютер для её обработки. В режиме без полного погружения ИСЗ передача данных на персональный компьютер может осуществляться по протоколу Bluetooth с использованием адаптера.

входящего в комплект поставки. Частота опроса ПИП составляет 1; 2; 4 или 8 Гц (устанавливается программно).

Общий вид ИСЗ с установленной защитной конструкцией представлен на рисунке 1.

Нанесение знака утверждения типа на корпус ИСЗ и его пломбирование не предусмотрено.

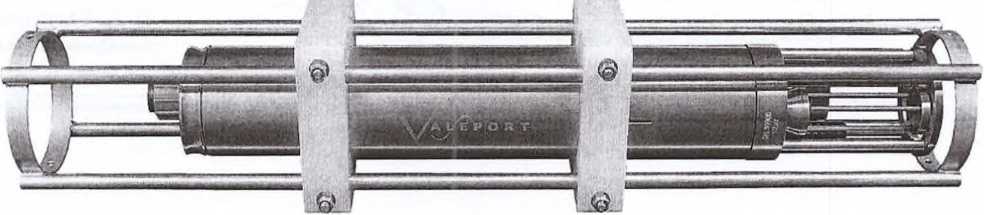

Рисунок 1 - Общий вид ИСЗ с установленной защитной конструкцией

Программное обеспечение

ПО DataLog Express выполняет функции управления режимами работы, математической обработки, представления, записи и хранения результатов измерений и расчетных величин.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DataLog Express

Номер версии (идентификационный номер) ПО

0400/7115/11 28/03/2014

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений скорости звука в водной среде, м/с

от 1403 до 1560

Разрешение (цена единицы младшего разряда), м/с

0.001

Пределы допускаемой абсолютной погрешности измерений скорости звука в водной среде, м/с

±0,20

Диапазон измерений избыточного гидростатического давления, МПа

от 0 до 60

Разрешение (цена единицы младшего разряда), кПа

0,6

Пределы допускаемой абсолютной погрешности измерений избыточного гидростатического давления, кПа

±60

Диапазон измерений температуры. °C

от -5 до ±35

Разрешение (цена единицы младшего разряда), “С

0,001

Пределы допускаемой абсолютной погрешности измерений температуры, °C

±0.05

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

от 9 до 30

Максимальная потребляемая мощность, Вт, не более

0,7

Продолжение таблицы 3

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- ИСЗ (диаметр х длина)

- защитной конструкции (длина х ширина х высота)

- кейса для транспортирования (длина х ширина х высота)

88x665 750x140x120 1000x490x180

Масса, кг, не более:

-ИСЗ

- ИСЗ с установленной защитной конструкцией

- ИСЗ в кейсе для транспортирования

9,5

11,5

24,0

Рабочие условия эксплуатации:

- температура водной среды (морская или пресная вода), °C

- избыточное гидростатическое давление, МПа

- соленость, %о

от -5 до +35 от 0 до 60 от 0 до 40

Знак утверждения типа

наносится на титульный лист паспорта методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность ИСЗ

Наименование

Количество

Измеритель скорости звука в водной среде Valeport Midas-SVX2 CTD

1 шт.

Защитная конструкция из нержавеющей стали с устройством подвеса

1 шт.

Кабель 3 м

1 шт.

Адаптер R.S232 - USB

1 шт.

Адаптер Bluetooth

1 шт.

Драйверы адаптера R.S232 - USB

1 CD

Программное обеспечение DataLog Express

1 CD

Комплект ЗИП и принадлежностей

1 к-т

Комплект эксплуатационной документации

1 к-т

Методика поверки

1 экз.

Поверка

осуществляется по документу «Инструкция. Измеритель скорости звука в водной среде Valeport Midas-SVX2 CTD фирмы «Valeport Ltd.», Великобритания. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 28.10.2016.

Основные средства поверки:

- вторичный эталон по ГОСТ Р 8.870-2014;

- платиновый термометр сопротивления - эталон 2-го разряда по ГОСТ 8.558-2009;

- измеритель температуры многоканальный прецизионный МИТ 8.10 (per. № 19736-11): диапазон измерений температуры от минус 200 до плюс 500°С, пределы допускаемой абсолютной погрешности измерений (без учета погрешности термометра сопротивления) ±(0,0035+10’’-t) °C, где t - измеряемая температура, °C;

- манометр грузопоршневой МП-600 (per. № 58794-14): диапазон воспроизведения избыточного давления от 1 до 60 МПа, к.т. 0,05.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого ИСЗ с требуемой точностью.

Знак поверки заносится в свидетельство о поверки в виде оттиска клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.870-2014 ГСИ. Государственная поверочная схема для средств измерений скорости звука в жидких средах в диапазоне от 800 до 2000 м/с

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

Номер в ГРСИ РФ:
69031-17
Производитель / заявитель:
"Valeport Ltd.", Великобритания
Год регистрации:
2017
