| Номер в госреестре | 69032-17 |
| Наименование СИ | Установка поверочная |
| Обозначение типа СИ | СПУ-6 |
| Изготовитель | ООО НПО "Турбулентность-Дон", с.Чалтырь |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная СПУ-6 (далее - установка), зав. № 001, предназначена для воспроизведения объемного расхода и объема газа.
В качестве эталонных преобразователей расхода в установке применяются эталонные критические сопла, работающие в критическом режиме - скорость потока в горловине сопла равна критической, а ниже горловины может превосходить ее. Постоянство расхода через поверяемое средство измерения и эталонное сопло обеспечивается тем, что его величина определяется давлением и температурой атмосферного воздуха, забираемого из помещения, в котором эксплуатируется установка, и не зависит от давления вниз по потоку. Результат измерений расхода (объема) с помощью установки принимают в качестве действительного значения.
Создание требуемого значения расхода воздуха осуществляется включением в работу определенного эталонного сопла с известным расходом. Значения градуировочных коэффициентов сопел определяются экспериментально по результатам калибровки на государственном первичном эталоне единиц объемного и массового расходов газа ГЭТ 118-2013.
Установка применяется для поверки и калибровки средств измерений объемного расхода и объема газа различных типов в диапазоне воспроизводимых расходов установки.
Принцип действия установки при осуществлении поверки основан на сравнении эталонных объема и объемного расхода газа, прошедших через установку, с показаниями поверяемых средств измерений, включенных последовательно в измерительную магистраль. В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.
Установка стационарного типа и состоит из следующих частей:
- измерительной линии в комплекте с набором сменных измерительных участков, предназначенных для установки поверяемых (калибруемых) средств измерений, прямых участков трубопроводов, заглушки, подъемным столом;
- комплекта критических сопел;
- модуля давления эталонного Метран-518 (регистрационный № 39152-08);
- датчика давления Метран-150 (регистрационный № 32854-09);
- измерителя влажности и температуры ИВТМ-7 (регистрационный № 15500-12);
- секундомера механического СОСпр (регистрационный № 11519-11);
- манометра цифрового ДМ5002 (регистрационный № 26407-08);
- счетчика импульсного микропроцессорного СИ8 (регистрационный № 28696-05);
- блока компрессов;
- пульта управления, измерений и регистрации параметров.
Испытательный участок выполнен конструктивно в виде измерительной трубы, имеющей два входных патрубка Ду=200 мм, которые могут быть заглушены или к которым подсоединяют поверяемые счетчики.
Поток воздуха через поверяемый счетчик и проточные каналы установки создается при помощи блока компрессоров.
Испытательная магистраль имеет прямолинейные сменные участки трубопроводов диаметром от 10 до 200 мм.

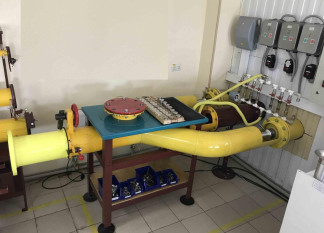

Рисунок 1 - Общий вид установки поверочной СПУ-6
Пломбирование установки не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения объемного расхода, м3/ч | от 0,01 до 2400 |
| Пределы допускаемой относительной погрешности при воспроизведении объемного расхода и объема, % | ±0,2 |
| Рабочая(поверочная)среда | воздух |
| Диапазон температуры рабочей (поверочной) среды, °С | от +15 до +25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условный диаметр поверяемых приборов, мм | 10, 15, 20, 25, 32, 40, 50, 60, 80, 100, 125, 150, 200 |
| Количество одновременно поверяемых средств измерений, шт. | 1 |
| Наименование характеристики | Значение |
| Напряжение питающей сети переменного тока, В | |
| - блока компрессоров | +38 |
| 380 -57 | |
| - контрольно-измерительных приборов | 220 -33 |
| Частота напряжения питания, Гц | 50±1 |
| Потребляемая мощность, кВт, не более | 68 |
| Условия эксплуатации: | |
| -температура окружающего воздуха, °С | от +15 до +25 |
| -относительная влажность воздуха, % | от 30 до 80 |
| -атмосферное давление, кПа | от 84 до 106,7 |
| Масса, кг, не более | |
| - с компрессорами | 1730 |
| - без компрессоров | 368 |
| Габаритные размеры, см | |
| Длина | 235 |
| Ширина | 130 |
| Высота | 107 |
| Средняя наработка на отказ, ч, не менее | 25000 |
| Средний срок службы, лет, не менее | 10 |
наносится в нижней части титульного листа паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Установка поверочная СПУ-6 | СПУ-6 | 1 шт. |
| Установка поверочная СПУ-6. Руководство по эксплуатации. | СПУ6.00.00.000 РЭ | 1 экз. |
| Установка поверочная СПУ-6. Паспорт. | СПУ6.00.00.000 ПС | 1 экз. |
| Инструкция. ГСОЕИ. Установка поверочная СПУ-6. Методика поверки. | МП 0610-13-2017 | 1 экз. |
осуществляется по документу МП 0610-13-2017 «Инструкция. ГСИ. Установка поверочная СПУ-6. Методика поверки», утвержденному ФГУП «ВНИИР» 28 июня 2017 г.
Основные средства поверки:
- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013 по ГОСТ Р 8.618-2014, диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16000 м3/ч, СКО 3,5 10-4-5 10-4, НСП 410-4
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация изготовителя
