| Номер в госреестре | 69033-17 |
| Наименование СИ | Система виброакустическая |
| Обозначение типа СИ | 3630-W-035/3629-W-248 |
| Изготовитель | Компания "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система виброакустическая 3630-W-035/3629-W-248 (далее - система) предназначена для воспроизведения и передачи единицы звукового давления в воздушной среде и единицы виброускорения при прямолинейном колебательном движении твёрдого тела.
Принцип действия системы основан на формировании сигналов каналом генерирования модуля ввода/вывода, измерении звукового давления, параметров вибрации (виброускорение, виброскорость, виброперемещение) первичными измерительными акустическими и вибрационными преобразователями, преобразовании электрических сигналов от первичных измерительных акустических и вибрационных преобразователей в цифровой код, обработке информации на компьютере и выдаче ее на внешние устройства в виде, удобном для пользователя.
Конструктивно система включает в себя:
- подсистему анализа и генерирования, состоящую из базового блока 3660-C-100 с модулями ввода/вывода LAN-XI 3161-A-011 и 3160-A-022, выходным модулем WB-3630, соединительным модулем WB-3631; мультиметра цифрового 34461А (регистрационный номер 54848-13 в Федеральном информационном фонде); управляющей ПЭВМ со специальным программным обеспечением (ПО);
- подсистему передачи единицы звукового давления в воздушной среде (ППЗД), состоящую из капсюля микрофонного конденсаторного 4180 (рег. № 65095-16), пистонфона 4228 (рег. № 67482-17), калибратора акустического универсального 4226 (рег. № 41570-09), микрофона измерительного конденсаторного 4955 (рег. № 66119-16);
- подсистему передачи единицы виброускорения при прямолинейном колебательном движении твёрдого тела (1111В), состоящую из вибропреобразователя ускорения 8305 (рег. № 14923-09), преобразователя виброизмерительного 4371 (рег. № 8521-81), вибростенда 4808, усилителя мощности 2719.
Система соответствует требованиям к рабочему эталону 2 разряда по ГОСТ Р 8.800-2012 и к рабочему эталону «Излучатель звука» по ГОСТ Р 8.765-2011. Система реализует в автоматизированном режиме определение метрологических характеристик вибропреобразователей и шумомеров.

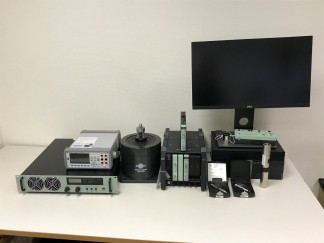

Внешний вид системы с указанием места пломбировки (МП) от несанкционированного доступа и места размещения знака утверждения типа приведен на рисунке 1.
| Мультиметр | Базовый блок 3660-C-100 | |
| 34461А | с модулями |
Рисунок 1
Для управления режимами работы системы и обработки измерительных сигналов применяется внутреннее (встроенное) ПО, которое установлено при изготовлении системы и не имеет возможности считывания.
Идентификационные данные (признаки) метрологически значимой части ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение для подсистем | |
| ППЗД | ИИВ | |
| Идентификационное наименование ПО | SLM Calibration Software 7763 | Vibration Transducer Calibration Software 5308 |
| Номер версии (идентификационный номер) ПО | не ниже 7.0.0 | не ниже 2.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Метрологически значимая часть ПО системы и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Подсистема передачи единицы звукового давления в воздушной среде | |
| Диапазон рабочих частот, Гц | от 31,5 до 16000 |
| Пределы допускаемой абсолютной погрешности воспроизведения уровня звукового давления 94 дБ отн. 20 мкПа на частоте 1 кГц в камере малого объёма, дБ | ±0,2 |
| Неравномерность частотной характеристики при воспроизведении уровня звукового давления в камере малого объёма относительно уровня на частоте 1 кГц, дБ: в диапазоне частот от 31,5 до 8000 Гц включ. в диапазоне частот св. 8000 до 12500 Гц включ. в диапазоне частот св. 12500 до 16000 Гц включ. | ±0,15 ±0,25 ±0,50 |
| Подсистема передачи единицы виброускорения при прямолинейном колебательном движении твёрдого тела | |
| Диапазон рабочих частот, Гц | от 5 до 10000 |
| Диапазон воспроизведения виброускорения, м/с2 | от 0,001 до 490* |
| Пределы допускаемой относительной погрешности воспроизведения виброускорения, %: в диапазоне частот от 5 до 20 Гц включ. в диапазоне частот св. 20 до 800 Гц включ. в диапазоне частот св. 800 до 2000 Гц включ. в диапазоне частот св. 2000 до 5000 Гц включ. в диапазоне частот св. 5000 до 10000 Гц включ. | ±2,7 ±1,7 ±1,9 ±2,2 ±3,4 |
| * При нагрузке не более 68 г на частоте свыше 70 Гц | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (длинахширинахвысота), мм, не более: - ПЭВМ системного блока монитора - базового блока 3660-C-100 - мультиметра цифрового 34461А - вибростенда 4808 - усилителя мощности 2719 - пистонфона 4228 - калибратора акустического универсального 4226 - капсюля микрофонного конденсаторного 4180 - микрофона измерительного конденсаторного 4955 - вибропреобразователя ускорения 8305 - преобразователя виброизмерительного 4371 | 274x154x350 200x568x528 420,4x224,5x177,8 303,2x261,2x103,8 219x219x200 300x250x100 224x36x36 265x125x62 13,2x12x12 102,7x12,7x12,7 29,1x15,5x15,5 19,6x13,5x13,5 |
| Суммарная масса системы, кг, не более | 131 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа - уровень звука внешних шумов, дБ (С), менее | от +15 до +25 70 от 84 до 106,7 50 |
наносится на корпус базового блока в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт. |
| Базовый блок | 3660-C-100 | 1 |
| Модуль ввода/вывода | LAN-XI 3161-A-011 | 1 |
| Модуль ввода/вывода | LAN-XI 3160-A-022 | 1 |
| Выходной модуль | WB-3630 | 1 |
| Соединительный модуль | WB-3631 | 1 |
| Мультиметр цифровой | 34461А | 1 |
| Калибратор акустический универсальный | 4226 | 1 |
| Пистонфон | 4228 | 1 |
| Капсюль микрофонный конденсаторный | 4180 | 1 |
| Микрофон измерительный конденсаторный | 4955 | 1 |
| Преобразователь виброизмерительный | 4371 | 1 |
| Преобразователь пьезоэлектрический | 8305 | 1 |
| Вибростенд электродинамический | 4808 | 1 |
| Усилитель мощности | 2719 | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | 340-0417-17 МП | 1 |
| Паспорт | - | 1 |
осуществляется по документу 340-0417-17 МП «Система виброакустическая 3630-W-035/3629-W-248. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 05 июня 2017 г.
Основные средства поверки:
- капсюль микрофонный конденсаторный 4180 (рег. № 65095-16) с предварительным усилителем 2645, отградуированный методом взаимности по давлению с погрешностью не более ±0,05 дБ;
- мультиметр цифровой 34401А (рег. № 16500-97);
- установка поверочная вибрационная первого разряда по ГОСТ Р 8.800-2012. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверки в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.765-2011. «ГСИ. Государственная поверочная схема для средств измерения звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц».
ГОСТ Р 8.800-2012.«ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110- до 210 Гц». Техническая документация изготовителя.
