| Номер в госреестре | 69035-17 |
| Наименование СИ | Имитаторы литий-ионного аккумулятора |
| Обозначение типа СИ | ИЛИА |
| Изготовитель | АО "НПЦ "Полюс", г.Томск |
| Год регистрации | 2017 |
| Срок свидетельства | 25.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Имитаторы литий-ионного аккумулятора ИЛИА (далее по тексту - имитаторы) предназначены для воспроизведения напряжения постоянного тока и электрического сопротивления постоянному току, а также измерения напряжения и силы постоянного тока для имитации работы литий-ионного аккумулятора в режиме заряда.
Принцип действия имитаторов основан на управлении параллельным стабилизатором для формирования напряжения постоянного тока.
Имитаторы имеют функцию автоматического включения при подаче напряжения питания и отключения при его снятии.
Входная цепь питания гальванически развязана от информационных цепей и цепей последовательного интерфейса, и имеет защиту от токовой перегрузки. Защита устанавливается в шине напряжения питания «+».
Имитаторы осуществляют обмен по гальванически развязанному интерфейсу RS-485. Параметры интерфейса обеспечиваются параметрами примененной микросборки 2601ИН1П АЕЯР.431230.535 ТУ со следующими уточнениями:
- скорость обмена составляет 38 400, 57 600, 115 200 бит/с (выбирается программно);
- выход имеет защиту от короткого замыкания в нагрузке за счет установки токоограничивающих резисторов сопротивлением (22±3) Ом по линиям А и В;
- цепи интерфейса гальванически развязаны от информационных цепей и цепей питания.
Конструктивно имитаторы выполнены в виде отдельного модуля. Пломбирование имитаторов не предусмотрено.

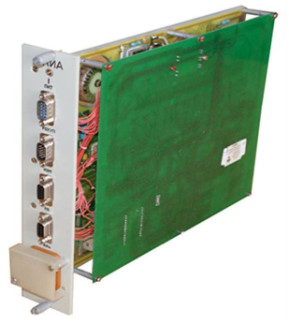

Общий вид имитаторов представлен на рисунке 1.
Имитаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО представляет собой внутреннюю программу микропроцессора для обеспечения нормального функционирования имитатора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики имитаторов нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится во Flash память устройства предприятием-изготовителем.
Идентификационные данные встроенного программного обеспечения имитаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Микропрограмма |
| Номер версии (идентификационный номер ПО) | не ниже 643.05776739.17149-02 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики имитаторов приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики имитаторов
| Наименование характеристики | Значение |
| Диапазон воспроизведения и измерений напряжения постоянного тока, В | от 2 до 4,5 |
| Скорость изменения выходного напряжения, мВ/с | от 0,2 до 1,0 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, мВ | ±1,0 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды в пределах рабочих условий измерений, на каждые 10 °С, мВ | ±0,5 |
| Диапазон воспроизведения электрического сопротивления постоянному току, Ом | от 80 до 120 |
| Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления постоянному току, Ом | ±0,1 |
| Диапазон измерений силы постоянного тока, А | от 0 до 1 |
| Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерения силы постоянного тока, % | ±0,5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды от +15 до +25 °С, % | от +15 до +25 до 80 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды от +15 до +25 °С, % | от +15 до +45 до 98 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 302x50x262 |
| Масса, кг, не более | 2,5 |
| Сила потребляемого тока, А, не более | 0,3 |
| Напряжение питания от источника постоянного тока, В | 28±3 |
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 25 000 |
| Срок службы, лет, не менее | 12 |
наносится типографским способом на титульный лист руководства по эксплуатации и/или паспорта.
Комплектность имитаторов представлена в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество |
| Имитатор литий-ионного аккумулятора ИЛИА | ЕИЖА.468212.019 | 1 шт. |
| Упаковка | ЕИЖА.305631.633-01 | 1 шт. |
| Паспорт | ЕИЖА.468212.019 ПС | 1 экз. |
| Руководство по эксплуатации* | ЕИЖА.468212.019 РЭ | 1 экз. |
| Методика поверки | ЕИЖА.468212.019 МП | 1 экз. |
| Примечание: * - поставляется с первым имитатором, в дальнейшем - по требованию заказчика. | ||
осуществляется по документу ЕИЖА.468212.019 МП «Имитаторы литий-ионного аккумулятора ИЛИА. Методика поверки», утвержденному ООО «ИЦРМ» 30.08.2017 г.
Основные средства поверки:
- мультиметр цифровой 34401А (регистрационный номер в Федеральном информационном фонде 54848-13);
- источник питания постоянного тока SPD-73606 (регистрационный номер в Федеральном информационном фонде 55897-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ЕИЖА.468212.019 ТУ Имитаторы литий-ионного аккумулятора ИЛИА. Технические условия
