Государственный реестр средств измерений

Весы специальные франкировальной машины NEOPOST IS-350, 69037-17

69037-17
Весы специальные франкировальной машины NEOPOST IS-350 (далее - весы) предназначены для статического измерения массы почтовых отправлений при маркировании их франкировальной машиной.
Карточка СИ
Номер в госреестре 69037-17
Наименование СИ Весы специальные франкировальной машины
Обозначение типа СИ NEOPOST IS-350
Изготовитель "NEOPOST INDUSTRIE S.A.", Франция
Год регистрации 2017
Срок свидетельства 25.10.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Весы специальные франкировальной машины NEOPOST IS-350 (далее - весы) предназначены для статического измерения массы почтовых отправлений при маркировании их франкировальной машиной.

Описание

Принцип действия весов основан на преобразовании упругой деформации элементов тензорезисторного весоизмерительного датчика (далее-датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый сигнал поступает на аналоговоцифровой преобразователь, который обрабатывает сигнал и передает результаты измерений в единицах массы на цифровой дисплей и в контроллер франкировальной машины.

Конструктивно весы состоят из грузоприемного устройства, весоизмерительного датчика, аналогово-цифрового преобразователя и цифрового дисплея, размещенных в корпусе франкировальной машины. Грузоприемная платформа расположена в верхней части корпуса, дисплей - на передней панели корпуса машины.

Информация о массе взвешиваемого почтового отправления, отображаемая на дисплее, поступает в контроллер франкировальной машины, которая в зависимости от выбранного почтового тарифа, заложенного в базе данных машины, рассчитывает сумму почтового сбора и печатает сумму почтового сбора непосредственно на письме или на специальной этикетке, наклеиваемой на почтовое отправление.

Управление весами осуществляется с помощью функциональной клавиатуры франкировальной машины.

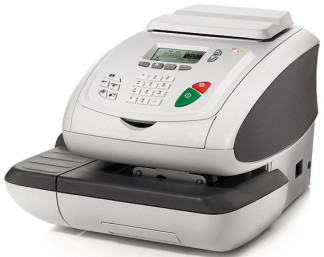

Общий вид весов в составе франкировальной машины и обозначение места нанесения знака поверки представлены на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) весов является составной частью встроенного ПО франкировальной машины и относится к ПО с закрытой оболочкой (пользователь не имеет доступа к операционной системе и/или программам), что исключает возможность его изменения программными или иными средствами.

Защита компонентов и предварительно установленных регулировок осуществляется пломбированием и программными средствами. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее и может быть вызван через меню ПО франкировальной машины. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер) ПО

не ниже D16.01

Цифровой идентификатор ПО

отсутствует

Технические характеристики

Таблица 2 - Метрологические характеристики весов

Наименование характеристики средства измерений

Значение

Максимальная нагрузка (Мах), г

3000

Минимальная нагрузка (Min), г

3

Поверочный интервал весов (е), г

1

Действительная цена деления шкалы (d), г

1

Число поверочных делений весов (n)

3000

Наименование характеристики средства измерений

Значение

Пределы допускаемой погрешности (mpe) при первичной поверке (в эксплуатации), г, в диапазонах взвешивания: от 3 г (Min) до 500 г (500е) включ. св. 500 г (500е) до 2000 г (2000е) включ. св. 2000 г (2000е) до 3000 г (Мах) включ.

±1,0 (±1,0) ±1,0 (±2,0) ±2,0 (±3,0)

Таблица 3 - Основные технические характеристики

Наименование характеристики средства измерений

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 187 до 242 от 49 до 51

Потребляемая мощность, В-А, не более

100

Габаритные размеры средства измерений, мм, не более:

-    высота

-    ширина

-    длина

260

250

375

Масса, кг, не более

10,6

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, не более, %

от +10 до +40 80

Средняя наработка на отказ, ч

2000

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится печатным способом на титульные листы паспорта и руководства по эксплуатации весов.

Комплектность

Таблица 4

Наименование

Обозначение

Количество

Весы специальные франкировальной машины

NEOPOST IS-350

1 шт.

Эксплуатационная документация в составе:

-    паспорт

-    руководство по эксплуатации

-    методика поверки

4155896H/A - 01/02/2015 МП 94-233-2017

1 экз. 1 экз. 1 экз.

Поверка

осуществляется по документу МП 94-233-2017 «ГСИ. Весы специальные франкировальной машины NEOPOST IS-350. Методика поверки», утвержденному ФГУП «УНИИМ» 09 августа 2017 г.

Основные средства поверки:

Рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 в диапазоне значений от 1 до 1110 г, № 3.1.ZZC.0045-2012;

Рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 в диапазоне значений от 1 до 5 кг, № 3.1.ZZC.0046-2012.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке весов, допускается нанесение знака поверки в виде наклейки на корпус франкировальной машины в соответствии с рисунком 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя.

Зарегистрировано поверок 11
Поверителей 2
Актуальность данных 16.09.2024
