| Номер в госреестре | 69040-17 |
| Наименование СИ | Системы определения развески подвижного состава |
| Изготовитель | Открытое акционерное общество "Научно-исследовательский институт технологии, контроля и диагностики железнодорожного транспорта" (ОАО "НИИТКД"), г. Омск |
| Год регистрации | 2017 |
| Срок свидетельства | 25.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы определения развески подвижного состава (далее по тексту - системы) предназначены для измерений величины нагрузки от колес тягового подвижного состава на рельсы, а так же для измерений нагрузки в точках опор различных изделий и грузов.
Принцип действия систем основан на преобразовании деформации упругого элемента датчика весоизмерительного тензорезисторного (далее по тексту - датчик), возникающей под действием силы тяжести взвешиваемого груза в аналоговый сигнал, изменяющийся пропорционально нагрузке. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в модуле аналогового ввода. Результаты измерений передаются через выходной разъем модуля аналогового ввода на промышленный компьютер и выводятся на монитор для индикации.
Конструктивно системы состоят из весоизмерительного устройства (от 1 до 36 шт.) и промышленного компьютера. Весоизмерительное устройство представляет собой датчик весоизмерительный тензорезисторный М70-20-С3 (рег. №53673-13) соединенный с модулем аналогового ввода МВ110-224.1ТД (рег. №51291-12).

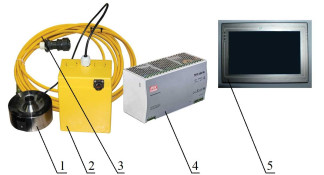

Общий вид систем представлен на рисунке 1.
датчик весоизмерительный тензорезисторный модуль аналогового ввода соединительный кабель источник питания промышленный компьютер Рисунок 1 - Общий вид систем
Модули аналогового ввода МВ 110-224.1 ТД функционируют под управлением внутреннего программного обеспечения (далее по тексту - микропрограмма) поставляемого производителем модулей и программного обеспечения верхнего уровня (далее по тексту - ПО), записанного в панели оператора WECON PI3102N.
ПО обеспечивает управление, обработку, анализ результатов измерений.
Калибровочные константы устанавливаются (записываются в ПО) на этапе настройки каналов системы определения развески на заводе-изготовителе. ПО при запуске проводит самодиагностику с целью проверки целостности системы.
Конструкция модулей аналогового ввода исключает возможность несанкционированного влияния на микропрограмму модуля и измерительную информацию. Микропрограмма модулей аналогового ввода записывается на заводе-изготовителе модулей.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Razveska2 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | 7A9669CCh |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
Термины и условные обозначения метрологических и технических характеристик приведены в соответствии с ГОСТ Р 53228-2008.
Таблица 2 - Метрологические характеристики весоизмерительного устройства
| Наименование характеристики | Значение |
| Максимальная нагрузка, Max, кг | 20000 |
| Минимальная нагрузка, Min, кг | 200 |
| Действительная цена деления шкалы, d, кг | 1 |
| Поверочное деление, е, кг | 10 |
| Пределы допускаемой абсолютной погрешности измерений, mpe, кг для нагрузки: - от 200 до 5000 кг включ. - св. 5000 до 20000 кг включ. | ±10 ±20 |
| Порог реагирования, в единицах d | 1,4 |
| Невозврат к нулю, в единицах е | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество весоизмерительных устройств, шт. | от 1 до 36 |
| Время установления рабочего режима, мин, не более | 30 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Потребляемая мощность, кВт, не более | 0,5 |
| Габаритные размеры датчика весоизмерительного тензорезисторного, мм, не более: - диаметр - высота | 120 75 |
| Масса систем, кг, не более | 200 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +30 80 от 84 до 106 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 10 |
наносится на корпус промышленного компьютера методом аппликации и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весоизмерительное устройство в составе: - датчик весоизмерительный тензорезисторный М70-20-С3 - модуль аналогового ввода МВ110-224.1ТД - соединительный кабель | - | от 1 до 36 шт. |
| Источник питания DRP-480 | - | 1 шт. |
| Источник бесперебойного питания EURO 650 | - | 1 шт. |
| Промышленный компьютер | - | 1 шт. |
| Паспорт | 55ДК.443135.007 ПС | 1 экз. |
| Паспорт на датчик весоизмерительный тензорезисторный М70-20-С3 | - | от 1 до 36 экз. |
| Паспорт на модуль аналогового ввода МВ 110-224.1 ТД | - | от 1 до 36 экз. |
| Паспорт на источник питания DRP-480 | - | 1 экз. |
| Паспорт на источник бесперебойного питания EURO 650 | - | 1 экз. |
| Паспорт на промышленный компьютер | - | 1 экз. |
| Методика поверки | ОЦСМ 019196-2017 МП | 1 экз. |
осуществляется по документу ОЦСМ 019196-2017 МП «Системы определения развески подвижного состава. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 18.07.2017 г. Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.640-2014: предел диапазона хранения и передачи единицы до 200 кН; пределы допускаемых значений доверительных границ относительной суммарной погрешности при доверительной вероятности P = 0,95 ё = ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик систем с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
55ДК.443135.007 ТУ Система определения развески подвижного состава. Технические условия
