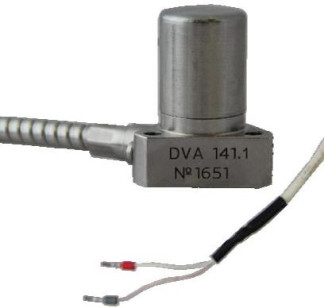

Вибропреобразователи DVA, 69044-17

Наимено

вание

Описание

1

2

DVA111.Y

выходная величина: амплитуда виброскорости; тип выхода: (4-20) мА

DVA112.Y

выходная величина: амплитуда виброскорости; тип выхода: по напряжению (двухпроводной)

DVA113.Y

выходная величина: амплитуда виброскорости; тип выхода: по напряжению с отдельным питанием

DVA114.Y

выходная величина: амплитуда виброскорости; тип выхода: RS-485

DVA115.Y

выходная величина: амплитуда виброскорости; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием

DVA116.Y

выходная величина: амплитуда виброскорости; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием

DVA121.Y,

DVA141.Y

выходная величина: СКЗ виброскорости; тип выхода: (4-20) мА

DVA122.Y,

DVA142.Y

выходная величина: СКЗ виброскорости, тип выхода: по напряжению (двухпроводной)

DVA123.Y,

DVA143.Y

выходная величина: СКЗ виброскорости, тип выхода: по напряжению с отдельным питанием

DVA124.Y,

DVA144.Y

выходная величина: СКЗ виброскорости, тип выхода: RS-485

1

2

DVA125.Y,

DVA145.Y

выходная величина: СКЗ виброскорости, тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием

DVA126.Y,

DVA146.Y

выходная величина: СКЗ виброскорости, тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием

DVA131.Y

выходная величина: размах виброскорости; тип выхода: (4-20) мА

DVA132.Y

выходная величина: размах виброскорости; тип выхода: по напряжению (двухпроводной)

DVA133.Y

выходная величина: размах виброскорости; тип выхода: по напряжению с отдельным питанием

DVA134.Y

выходная величина: размах виброскорости; тип выхода: RS-485

DVA135.Y

выходная величина: размах виброскорости; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием

DVA136.Y

выходная величина: размах виброскорости; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием

DVA151.Y

выходная величина: мгновенное значение виброскорости; тип выхода: (4-20) мА

DVA152.Y

выходная величина: мгновенное значение виброскорости; тип выхода: по напряжению (двухпроводной)

DVA153.Y

выходная величина: мгновенное значение виброскорости; тип выхода: по напряжению с отдельным питанием

DVA154.Y

выходная величина: мгновенное значение виброскорости; тип выхода: RS-485

DVA155.Y

выходная величина: мгновенное значение виброскорости; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием

DVA156.Y

выходная величина: мгновенное значение виброскорости; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием

DVA161.Y

выходная величина: СКЗ виброскорости по двум координатам Х и У. Выход по координате с максимальным значением СКЗ виброскорости;

тип выхода: (4-20) мА

DVA162.Y

выходная величина: СКЗ виброскорости по двум координатам Х и У. Выход по координате с максимальным значением СКЗ виброскорости; тип выхода: по напряжению (двухпроводной)

DVA163.Y

выходная величина: СКЗ виброскорости по двум координатам Х и У. Выход по координате с максимальным значением СКЗ виброскорости; тип выхода: по напряжению с отдельным питанием

DVA164.Y

выходная величина: СКЗ виброскорости по двум координатам Х и У. Выход по координате с максимальным значением СКЗ виброскорости;

тип выхода: RS-485

DVA171.Y

выходная величина: СКЗ виброскорости в плоскости XY; тип выхода: (4-20) мА

DVA172.Y

выходная величина: СКЗ виброскорости в плоскости XY; тип выхода: по напряжению (двухпроводной)

1

2

DVA173.Y

выходная величина: СКЗ виброскорости в плоскости XY; тип выхода: по напряжению с отдельным питанием

DVA174.Y

выходная величина: СКЗ виброскорости в плоскости XY; тип выхода: RS-485

DVA211.Y

выходная величина: амплитуда виброускорения; тип выходного сигнала: (4-20) мА

DVA212.Y

выходная величина: амплитуда виброускорения, тип выхода: по напряжению (двухпроводной)

DVA213.Y

выходная величина: амплитуда виброускорения, тип выхода: по напряжению с отдельным питанием

DVA214.Y

выходная величина: амплитуда виброускорения, тип выхода: RS-485

DVA215.Y

выходная величина: амплитуда виброускорения; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием

DVA216.Y

выходная величина: амплитуда виброускорения; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием

DVA231.Y

выходная величина: размах виброускорения; тип выхода: (4-20) мА

DVA232.Y

выходная величина: размах виброускорения; тип выхода: по напряжению (двухпроводной)

DVA233.Y

выходная величина: размах виброускорения; тип выхода: по напряжению с отдельным питанием

DVA234.Y

выходная величина: размах виброускорения; тип выхода: RS-485

DVA235.Y

выходная величина: размах виброускорения; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием

DVA236.Y

выходная величина: размах виброускорения; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием

DVA241.Y

выходная величина: СКЗ виброускорения тип выхода: (4-20) мА

DVA242.Y

выходная величина: СКЗ виброускорения тип выхода: по напряжению (двухпроводной)

DVA243.Y

выходная величина: СКЗ виброускорения тип выхода: по напряжению с отдельным питанием

DVA245.Y

выходная величина: СКЗ виброускорения тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием

DVA246.Y

выходная величина: СКЗ виброускорения тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием

DVA251.Y

выходная величина: мгновенное значение виброускорения; тип выхода: (4-20) мА

DVA252.Y

выходная величина: мгновенное значение виброускорения; тип выхода: по напряжению (двухпроводной)

DVA253.Y

выходная величина: мгновенное значение виброускорения; тип выхода: по напряжению с отдельным питанием

1

2

DVA255.Y

выходная величина: мгновенное значение виброускорения; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием

DVA256.Y

выходная величина: мгновенное значение виброускорения; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием

DVA261.Y

выходная величина: СКЗ виброускорения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: (4-20) мА

DVA262.Y

выходная величина: СКЗ виброускорения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: по напряжению (двухпроводной)

DVA263.Y

выходная величина: СКЗ виброускорения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: по напряжению с отдельным питанием

DVA264.Y

выходная величина: СКЗ виброускорения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: RS-485

DVA271.Y

выходная величина: СКЗ виброускорения в плоскости XY; тип выхода: (4-20) мА

DVA272.Y

выходная величина: СКЗ виброускорения в плоскости XY; тип выхода: по напряжению (двухпроводной)

DVA273.Y

выходная величина: СКЗ виброускорения в плоскости XY; тип выхода: по напряжению с отдельным питанием

DVA274.Y

выходная величина: СКЗ виброускорения в плоскости XY; тип выхода: RS-485

DVA311.Y

выходная величина: амплитуда виброперемещения тип выхода: (4-20) мА

DVA312.Y

выходная величина: амплитуда виброперемещения тип выхода: по напряжению (двухпроводной)

DVA313.Y

выходная величина: амплитуда виброперемещения тип выхода: по напряжению с отдельным питанием

DVA314.Y

выходная величина: амплитуда виброперемещения тип выхода: RS-485

DVA315.Y

выходная величина: амплитуда виброперемещения тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием

DVA316.Y

выходная величина: амплитуда виброперемещения тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием

DVA331.Y

выходная величина: размах виброперемещения тип выхода: (4-20) мА

DVA332.Y

выходная величина: размах виброперемещения тип выхода: по напряжению (двухпроводной)

DVA333.Y

выходная величина: размах виброперемещения тип выхода: по напряжению с отдельным питанием

DVA334.Y

выходная величина: размах виброперемещения тип выхода: RS-485

1

2

DVA335.Y

выходная величина: размах виброперемещения тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием

DVA336.Y

выходная величина: размах виброперемещения тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием

DVA341.Y

выходная величина: СКЗ виброперемещения тип выхода: (4-20) мА

DVA342.Y

выходная величина: СКЗ виброперемещения тип выхода: по напряжению (двухпроводной)

DVA343.Y

выходная величина: СКЗ виброперемещения тип выхода: по напряжению с отдельным питанием

DVA344.Y

выходная величина: СКЗ виброперемещения тип выхода: RS-485

DVA345.Y

выходная величина: СКЗ виброперемещения тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием

DVA346.Y

выходная величина: СКЗ виброперемещения тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием

DVA351.Y

выходная величина: мгновенное значение виброперемещения; тип выхода: (4-20) мА

DVA352.Y

выходная величина: мгновенное значение виброперемещения; тип выхода: по напряжению (двухпроводной)

DVA353.Y

выходная величина: мгновенное значение виброперемещения; тип выхода: по напряжению с отдельным питанием

DVA355.Y

выходная величина: мгновенное значение виброперемещения; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием

DVA356.Y

выходная величина: мгновенное значение виброперемещения; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием

DVA361.Y

выходная величина: СКЗ виброперемещения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: (4-20) мА

DVA362.Y

выходная величина: СКЗ виброперемещения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: по напряжению (двухпроводной)

DVA363.Y

выходная величина: СКЗ виброперемещения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: по напряжению с отдельным питанием

DVA364.Y

выходная величина: СКЗ виброперемещения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: RS-485

DVA371.Y

выходная величина: СКЗ виброперемещения в плоскости XY; тип выхода: (4-20) мА

DVA372.Y

выходная величина: СКЗ виброперемещения в плоскости XY; тип выхода: по напряжению (двухпроводной)

DVA373.Y

выходная величина: СКЗ виброперемещения в плоскости XY; тип выхода: по напряжению с отдельным питанием

1

2

DVA374.Y

выходная величина: СКЗ виброперемещения в плоскости XY; тип выхода: RS-485

DVA484.Y

выходная величина: виброскорость, виброперемещение, виброускорение по трем

координатам X, Y, Z, тип выхода: RS-485

Примечание - «Y» тип корпуса вибропреобразователя, представленный в таблице 2

Диапазоны

показаний

виброусшрения,

м-с-

Значение номинального коэффициента преобразования

DVAХХ1.Y (выход (4-20) мА^, мА/м-с-

DVA^2.Y (выход по напряжению (двухпроводной)), мВ/м-с-2

DVAХХ3.Y, DVAХХ5.Y, DVAХХ6.Y (выход по напряжению с отдельным питанием), мВ/м-с-2

DVAХХ4.Y

(цифровой

выход)

от 0 до 25

0,640

80,0

100

1

от 0 до 40

0,400

50,0

62,5

1

от 0 до 100

0,160

20,0

25,0

1

от 0 до 160

0,100

12,5

15,6

1

от 0 до 200

0,0800

10,0

12,5

1

от 0 до 300

0,0533

6,67

8,33

1

от 0 до 500

0,0320

4,00

5,00

1

от 0 до 1000

0,0160

2,00

2,50

1

Диапазоны

показаний

виброскорости,

мм-с-1

Значение номинального коэффициента преобразования

DVAХХ1.Y (выход (4-20) мА), мА/мм-с-1

DVA^2.Y (выход по напряжению (двухпроводной)), мВ/мм-с-1

DVAХХ3.Y, DVAХХ5.Y, DVAХХ6.Y (выход по напряжению с отдельным питанием), мВ/мм-с-1

DVAХХ4.Y

(цифровой

выход)

от 0 до 10

1,600

200,0

250,0

1

от 0 до 12,7

1,259

157,5

196,9

1

от 0 до 20

0,800

100,0

125,0

1

от 0 до 25

0,640

80,00

100,0

1

от 0 до 25,4

0,630

78,74

98,43

1

от 0 до 30

0,533

66,67

83,33

1

от 0 до 40

0,400

50,00

62,50

1

от 0 до 50

0,320

40,00

50,00

1

от 0 до 50,8

0,315

39,37

49,21

1

от 0 до 60

0,267

33,33

41,67

1

от 0 до 80

0,200

25,00

31,25

1

от 0 до 100

0,160

20,00

25,00

1

Диапазоны показаний виброперемещения, мкм

Значение номинального коэффициента преобразования

DVAХХ1.Y (выход (4-20) мА), мА/мкм

DVAХХ2.Y (выход по напряжению (двухпроводной)), мВ/мкм

DVAХХ3.Y, DVAХХ5.Y, DVAХХ6.Y (выход по напряжению с отдельным питанием), мВ/мкм

DVAХХ4.Y

(цифровой

выход)

от 0 до 100

0,160

20,0

25,0

1

от 0 до 125

0,128

16,0

20,0

1

от 0 до 250

0,0640

8,00

10,0

1

от 0 до 500

0,0320

4,00

5,00

1

от 0 до 1000

0,0160

2,00

2,50

1

от 0 до 2000

0,0080

1,00

1,25

1

Наименование характеристики

Значение

1

2

Частотный диапазон*, Гц

от 5 до 500 от 2 до 1000 от 3 до 1000 от 5 до 1000 от 10 до 1000 от 2 до 2000 от 10 до 2000 от 2 до 3000 от 10 до 3000 от 2 до 5000 от 10 до 5000 от 2 до 10000 от 3 до 10000 от 5 до 10000 от 10 до 10000

Относительный коэффициент поперечного преобразования, %

±5

Нелинейность амплитудной характеристики, %

±5

Предельное значение отклонения коэффициента преобразования виброускорения, виброскорости, виброперемещения от номинального при измерении значения на базовой частоте 80 Гц**, %

±5

Предельное значение отклонения коэффициента преобразования виброускорения, виброскорости, виброперемещения от номинального значения на базовой частоте 80 Гц в диапазоне температур от минус 60 до плюс 14 °С и от плюс 26 до плюс 80 °С**, %

±7,5

Неравномерность АЧХ в диапазоне частот (Гц), %

-    от 2Бн до ^Fh

-    от Fн до 2Fн и от ^Fh и Fh

±10

+10/-20

* в зависимости от исполнения ** Диапазоны измерений составляют:

-    для мгновенного значения виброускорения от 0,02Amax до Amax

-    для СКЗ, амплитуды, размаха виброускорения от 0,1Amax до Amax

-    для виброскорости от 0,1Vmax до Vmax

-    для виброперемещения от 0,1Smax до Smax,

где Amax, Vmax, Smax - максимальное значение диапазона измерений. Совпадает с верхней границей диапазона показаний.

Для диапазонов виброускорения с максимальным значением свыше 100 м-с" установлено Amax = 100 м-с-2

Наименование характеристики

Значение

Диапазон рабочих температур, °С

от -60 до +80

Масса вибропреобразователя, г, не более

См. таблицу 8

Габаритные размеры (длинахширинахвысота), мм, не более

Средний срок службы, лет

10

Наименование

параметра

Вибропреобразователь

DVAXX

X.1

DVAXX

X.2

DVAXX

X.3

DVAXX

X.4

DVAXX

X.5

DVAXX

X.6

DVAXX

X.7

Габаритные размеры, мм, не более

039,25*

43,5

028*60

032*87

028*60

040*60

039,25* 38 усилитель 030*58

023*76,

5

выносной блок 59*98,5* 27,5

039,25*

39.5 выносной блок 59*98,5*

27.5

46,5*59,

8*25

Масса, г, не более

170

170

240

250

200

250

250

Наименование

Обозначение

Количество

Вибропреобразователь DVAXXX.Y

Модификация по заказу

1 шт.

Кабель

По согласованию с заказчиком

1 шт.

Комплект монтажных частей

По согласованию с заказчиком

1 шт.

Паспорт

ИМБР.ХХХХХХ.ХХХ ПС

1 экз.

Руководство по эксплуатации

ИМБР.433642.019 РЭ На партию 20 шт. и менее, поставляемых в один адрес

1 экз.

Методика поверки

РТ-МП-4515-441-2017

1 экз.
