| Номер в госреестре | 69047-17 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | ИТ12.35.500 |
| Изготовитель | ООО "НПП "Измерительные технологии", г.Саров |
| Год регистрации | 2017 |
| Срок свидетельства | 25.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчик вибрации ИТ 12.35.500 (далее - датчик) предназначен для измерений виброускорения и виброскорости механических систем, совершающих вращательные и возвратно-поступательные движения.
Принцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующему ускорению одновременно по трем координатным осям.
Конструктивно датчик состоит из размещенных в едином корпусе трех координатного акселерометра, выходное напряжение которого пропорционально виброускорению, аналогоцифрового преобразователя, микроконтроллера, цифро-аналогово преобразователя.
Преобразователь имеет три аналоговых выхода (оси Z, X, Y) и два цифровых выхода с интерфейсом RS485. Аналоговые выходы конфигурируются по требованию потребителя. При конфигурировании задается тип выхода: ток или напряжение и измеряемый параметр: среднее квадратическое значение (СКЗ) виброскорости или СКЗ виброускорения. Параметры конфигурации приводятся в паспорте на датчик. Порт 1 цифрового выхода предназначен для вывода СКЗ виброускорения и СКЗ виброскорости по протоколу MODBUS через интерфейс RS485. Датчик является slave устройством. Адреса регистров для считывания значений приводятся в паспорте на датчик. Для считывания данных может использоваться любое оборудование, имеющее интерфейс RS485 и обеспечивающее функции MODBUS master устройства. Порт 2 цифрового выхода предназначен для вывода непрерывного потока данных с аналого-цифрового преобразователя для дополнительной обработки во внешнем устройстве.

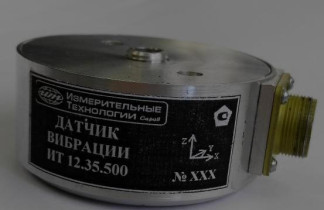

Крепление датчика к объекту контроля осуществляется при помощи болта М6 из комплекта монтажных частей. Внешний вид датчика представлен на рисунке 1.
Место
нанесения
Программное обеспечение (ПО) устанавливается в энергонезависимую память датчика в процессе производства. Метрологические характеристики датчика нормированы с учетом влияния ПО. Результаты измерений выводятся в виде аналоговых сигналов и через интерфейс RS485 по протоку MODBUS. Конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО датчиков от непреднамеренных и преднамеренных изменений соответствует «высокому» в соответствии Р50.2.077-2014.
Идентификационные данные ПО датчика представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО датчика
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ИТ12.35.500 |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| 2 Диапазон измерений СКЗ виброускорения, м/с | от 0 до 50 |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0 до 20 |
| Рабочий диапазон частот, Гц | от 3 до 1000 |
| Пределы основной абсолютной погрешности измерений СКЗ виброускорения на базовой частоте 40 Гц, м/с2 | ±(0,1АНз„+0,1) |
| Пределы основной абсолютной погрешности измерений СКЗ виброскорости на базовой частоте 40 Гц, мм/с | ±(0,1-КНзм+0,1) |
| Неравномерность частотной характеристики относительно значения на базовой частоте 40 Гц, %, в пределах: - от 3 до 700 Гц включительно - свыше 700 до 1000 Гц | ±5 ±20 |
| Коэффициент влияния температуры окружающего воздуха в диапазоне от минус 40 до плюс 85 °С, %/°С | ±0,1 |
| Диапазон выходного тока при сопротивлении нагрузки не более 1 кОм, мА | от 4 до 20 |
| Диапазон выходного напряжения при сопротивлении нагрузки не менее 10 кОм, В | от 0 до 10 |
Таблица 3 - Основные технические характеристики
| Напряжение питание от внешнего источника постоянного тока, В | от 21 до 27 |
| Потребляемая мощность, Вт, не более | 6 |
| Масса датчика, г, не более | 180 |
| Габаритные размеры (без учета крепежа и разъема), мм, не более: - высота - диаметр | 30 63 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 35 °С, % | от -40 до +85 до 95 |
наносится на боковую поверхность корпуса методом наклейки и на заглавный лист паспорта ИТ12.35.500ПС типографским способом.
| Наименование | Обозначение | Количество, шт. |
| Датчик вибрации ИТ 12.35.500 | ИТ12.35.500 | 1 |
| Датчик вибрации ИТ 12.35.500. Паспорт | ИТ12.35.500ПС | 1 |
| Датчик вибрации ИТ 12.35.500. Методика поверки | А3009.0197.МП-17 | одна на партию |
| Комплект монтажных частей | 1 |
осуществляется по документу А3009.0197.МП-17 «Датчик вибрации ИТ12.35.500. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 07.07.2017 г.
Основные средства поверки: рабочий эталон 2-го разряда по ГОСТ Р 8.800-2012 в составе: поверочная виброустановка БУС-500 (диапазон частот от 3 до 1000 Гц, погрешность воспроизведения на базовой частоте ±2 %), рег. № 58770-14.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц.
ТУ 26.51.66.002.43027096.2017 Датчик вибрации ИТ12.35.500. Технические условия.
| Зарегистрировано поверок | 25 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
