| Номер в госреестре | 69050-17 |
| Наименование СИ | Тестеры для определения линейных размеров, массы и прочности таблеток |
| Обозначение типа СИ | Erweka серий TBH, EasyCheck, MultiCheck |
| Изготовитель | Компания "ERWEKA GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 25.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры для определения линейных размеров, массы и прочности таблеток Erweka серий TBH, EasyCheck, MultiCheck (далее - тестеры) предназначены для измерений линейных размеров (толщина, диаметр/длина, ширина), массы и прочности (усилия излома) таблеток различных форм и покрытий.
Принцип работы тестеров заключается в измерении:
- линейных размеров таблеток с помощью линейного потенциометра тестера;
- массы таблеток с помощью весоизмерительной ячейки тестера;
- прочности (усилия излома) таблеток с помощью динамометрического датчика тестера. Динамометрический элемент оснащен тензометрическим датчиком, который преобразует
приложенную к датчику силу в изменение напряжения на вводах датчика. По этому изменению напряжения строится график, отражающий нарастание силы, приложенной к образцу. В момент разрушения образца кривая графика резко обрывается вниз ввиду отсутствия сопротивления со стороны образца. Пик полученной кривой соответствует значению твердости образца. Зависимость приложенной силы и показаний датчика в пределах измерения - линейная.

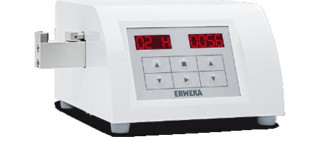

Конструктивно тестеры выполнены в виде настольного моноблока.
Примечание - У тестеров модификаций TBH 325 WTD и TBH 425 WTD весоизмерительная ячейка выполнена в виде внешнего блока.
Измерения прочности (усилия излома) таблеток производятся в режимах "Постоянное усилие" или "Постоянная скорость". Переключение этих режимов осуществляется через меню тестеров.
Для отображения результатов на внешних устройствах используются программы MC.NET и Win.Print. Вывод на печать осуществляется через USB порт.
Питание тестеров осуществляется от сети переменного тока.
Тестеры различных серий различаются между собой исполнением корпуса, способом эксплуатации, набором измеряемых параметров, диапазонами измерений, габаритными размерами и массой.
Тестеры серии TBH имеют 22 модификации: TBH 125, TBH 125 500N, TBH 125 D, TBH 125 D 500N, TBH 125 ТD, TBH 125 TD 500N, TBH 425, TBH 425 1000N, TBH 425 D, TBH 425 D 1000N, TBH 425 TD,TBH 425 TD 1000N, TBH 425 WTD, TBH 425 WTD 1000N, TBH 325, TBH 325 1000N, TBH 325 D, TBH 325 D 1000N, TBH 325 TD, TBH 325 TD 1000N, TBH 325 WTD, TBH 325 WTD 1000N.
TBH XXX XXX XXXN
Серия <-
Модификация: ^_
125 - измерение прочности (усилия излома), диаметра/длины и толщины;
325 - измерение массы, прочности (усилия излома), диаметра/длины и толщины.
Возможность создания базы данных;
425 - измерение массы, прочности (усилия излома), диаметра/длины и толщины.
Возможность создания базы данных, наличие магазина для автоматической подачи образцов
Измеряемый параметр: л-
D - диаметр/длина;
T - толщина;
W - масса.
Верхняя граница измерения прочности (усилия излома): <-
500N - 500 Н;
1000N - 1000 Н.
Примечания
1 Тестеры серии TBH, не имеющие в названии буквенных обозначений, используются только для измерения прочности (усилия излома);
2 Тестеры серии TBH, имеющие в названии букву W, позволяют проводить измерения массы с помощью внешней весоизмерительной ячейки;
3 Тестеры серии TBH, не имеющие в названии обозначения 500N/1000N, также служат для измерения прочности (усилия излома), но в более узком диапазоне.
Тестеры серии EasyCheck имеют 4 модификации: EasyCheck Basic, EasyCheck Basic 1000N, EasyCheck Pro, EasyCheck Pro 1000N.
Структура обозначения тестера серии EasyCheck:
EasyCheck XXX XXXN Серия м-1
Модификация: ^
Basic - измерение массы, прочности (усилия излома), диаметра/длины и толщины;
Pro - наличие встроенной позиционирующей консоли, предназначенной для автоматического позиционирования таблеток, что позволяет дополнительно измерять их ширину.
Верхняя граница измерения прочности (усилия излома): <-
1000N - 1000 Н.
Примечания
1 Тестеры серии EasyCheck, не имеющие в названии обозначения 1000N, также служат для измерения прочности (усилия излома), но в более узком диапазоне;
2 Измерение ширины производится линейным потенциометром, служащим для измерения диаметра/длины.
Тестеры серии MultiCheck имеют 6 модификаций: MultiCheck 5.1, MultiCheck 5.1 1000N, MultiCheck 6, MultiCheck 6 1000N, MultiCheck 6 Allrounder, MultiCheck 6 Allrounder 1000N.
Структура обозначения тестера серии MultiCheck:
MultiCheck XXX XXXN Серия м-1
Модификация: ^
5.1 - измерение массы, прочности (усилия излома), диаметра/длины и толщины.
Отсутствие дисплея - результаты выводятся в автономном ПО "MC.NET", устанавливаемом на управляющий компьютер и предназначенном для обработки, хранения и представления результатов измерений, а также управления работой тестеров;
6 - наличие дисплея и встроенного ПО для обработки, хранения и представления результатов измерений, а также управления работой тестеров.
Верхняя граница измерения прочности (усилия излома): <-
1000N - 1000 Н.
Примечания
1 Тестеры серии MultiCheck, не имеющие в названии обозначения 1000N, также служат для измерения прочности (усилия излома), но в более узком диапазоне.
2 Измерение ширины производится линейным потенциометром, служащим для измерения диаметра/длины.
3 Тестеры MultiCheck 6 Allrounder и MultiCheck 6 Allrounder 1000N имеют встроенную позиционирующую консоль, предназначенную для автоматического позиционирования таблеток, что позволяет дополнительно измерять их ширину.
Внешний вид тестеров и схема пломбировки от несанкционированного доступа представлены на рисунках 1-12.
v
Тестеры (кроме модификации MultiCheck 5.1) имеют встроенное программное обеспечение (ПО), разработанное фирмой «ERWEKA GmbH». Тестеры модификации MultiCheck 5.1 имеют автономное ПО "MC.NET", разработанное фирмой «ERWEKA GmbH» на основе операционной системы Windows.
Автономное ПО устанавливается на управляющий компьютер тестера модификации MultiCheck 5.1 при первичном введении в эксплуатацию.
Основные функции встроенного и автономного ПО: управление процессом измерений, обработка сигналов с тензометрического датчика, хранение и представление результатов измерений.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение для модификаций | |||
| TBH 125, TBH 125D, TBH 125ТD | TBH 425, TBH 425D, TBH 425TD, TBH 425WTD, TBH 325, TBH 325D, TBH 325TD, TBH 325WTD | MultiCheck 6, MultiCheck 6 1000N, MultiCheck 6 Allrounder, MultiCheck 6 Allrounder 1000N | EasyCheck Basic, EasyCheck Basic 1000N, EasyCheck Pro, EasyCheck Pro 1000N | |
| Идентификационное наименование ПО | Firmware | Firmware | Firmware | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 | не ниже 2.3 | не ниже 1.1 | не ниже 1.1 |
Таблица 2 - Идентификационные данные автономного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MC.NET |
| Номер версии (идентификационный номер) ПО | не ниже 3.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 3dfa27c76b18e040db1b433e2c7c7157 |
| Алгоритм вычисления идентификатора ПО | md5 |
Идентификационные данные встроенного ПО отображаются на дисплеях тестеров в статусном окне ПО.
Автономное ПО идентифицируется при подключении тестера к компьютеру. Идентификационные данные автономного ПО отображаются в главном окне программы при ее запуске.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.
Основные метрологические и технические характеристики тестеров приведены в таблицах 3 - 8. Потребляемая мощность тестеров не более 100 Вт.
Таблица 3 - Метрологические характеристики тестеров серии TBH
| Наименование параметра | Значение характеристики для модификаций тестера | ||||||
| TBH 125 | TBH 125 D | TBH 125 ТD | TBH 325/425 | TBH 325 D/425 D | TBH 325 TD/425 TD | TBH 325 WTD/425 WTD | |
| Измеряемый параметр | |||||||
| Диаметр/длина | - | + | - | + | |||
| Толщина | - | + | - | + | |||
| Масса | - | + | |||||
| Прочность (усилие излома) | + | ||||||
| Наименование параметра | Значение характеристики для модификаций тестера | ||||||
| TBH 125 | TBH 125 D | TBH 125 ТD | TBH 325/425 | TBH 325 D/425 D | TBH 325 TD/425 TD | TBH 325 WTD/425 WTD | |
| Диапазон измерений | |||||||
| Диаметр/длина, мм | - | от 2 до 28 | - | от 2 до 28 | |||
| Толщина, мм | - | от 0,1 до 28,0 | - | от 0,1 до 10,0 (425TD) от 0,1 до 25,0 (325TD ) | от 0,1 до 10,0 (425WTD) от 0,1 до 25,0 (325WTD ) | ||
| Масса, г | - | от 0,02 до 64 | |||||
| Прочность (усилие излома), Н | от 10 до 300 | от 10 до 500 | |||||
| Пределы допускаемой абсолютной погрешности измерений | |||||||
| Диаметр/длина, мм | - | ±0,05 | - | ±0,05 | |||
| Толщина, мм | - | ±0,05 | - | ±0,05 | |||
| Масса, г | - | ±0,0001 | |||||
| Прочность (усилие излома), Н | ±1 | ||||||
| Примечание - Тестеры модификаций TBH 125 500N, TBH 125D 500N, 125TD 500N, TBH 325 1000N, TBH 325D 1000N, TBH 325TD 1000N, TBH 325WTD 1000N, TBH 425 1000N, TBH 425D 1000N, TBH 425TD 1000N, TBH425WTD 1000N соответствуют по своим метрологическим характеристикам аналогичным модификациям без обозначений 500N и 1000N во всем кроме диапазона измерений прочности (усилия излома). Диапазоны измерений прочности (усилия излома) для модификаций с обозначением 500N и 1000N от 10 до 500 Н и от 10 до 1000 Н, соответственно. | |||||||
Таблица 4 - Технические характеристики тестеров серии TBH
| Модификация тестера | Значение характеристики | |||
| Масса, кг, не более | Г абаритные размеры (длина х ширина х высота), мм, не более | Рабочие условия применения | Параметры электрического питания от сети переменного тока | |
| TBH 125, TBH 125D, TBH 125ТD | 11 | 160x310x300 | Температура окружающего воздуха от +15 до +35 °С Относительная влажность окружающего воздуха от 30 до 80 % Атмосферное давление от 84,0 до 106,7 кПа | Напряжение (220±22)В Частота переменного тока (50±1) Гц |
| TBH 425, TBH 425D, TBH 425TD, TBH 425WTD | 15 | 240x350x375 | ||
| TBH 325, TBH 325D, TBH 325TD, TBH 325WTD | 10 | 310x350x375 | ||
| Весоизмерительная ячейка Sartorius | 5,2 | 360x216x320 | ||
| Весоизмерительная ячейка Mettler | 4,7 | 344x344x210 | ||
| Наименование параметра | Значение характеристики для модификаций тестера | |||||
| Multi ^eck 6 | Mult^heck 61000H | Multi ^eck 6 Allrounder | Mult^heck 6 Allrounder 1000H | Mult^heck 5.1 | Multi ^eck 5.1 1000H | |
| Измеряемый параметр | ||||||
| Диаметр/длина | + | |||||
| Толщина | + | |||||
| Масса | + | |||||
| Прочность (усилие излома) | + | |||||
| Ширина | - | + | - | |||
| Диапазон измерений | ||||||
| Диаметр/длина, мм | от 2 до 28 | от 0,1 до 26,0 | ||||
| Толщина, мм | от 2 до 10 | от 0,1 до 10,0 | ||||
| Масса, г | от 0,02 до 124,00 | от 0,02 до 64,00 | ||||
| Прочность (усилие излома), Н | от 3 до 500 | от 3 до 1000 | от 3 до 500 | от 3 до 1000 | от 3 до 500 | от 3 до 1000 |
| Ширина, мм | - | от 2 до 28 | - | |||
| Пределы допускаемой абсолютной погрешности измерений | ||||||
| Диаметр/длина, мм | 0,05 | ±0,03 | ||||
| Толщина, мм | 0,05 | ±0,03 | ||||
| Масса, г | ±0,0001 | ±0,0003 | ||||
| Прочность (усилие излома), Н | ±1 | |||||
| Ширина, мм | - | 0,05 | - | |||
Таблица 6 - Технические характеристики тестеров серии MultiCheck
| Модификация тестера | Значение характеристики | |||
| Масса, кг, не более | Г абаритные размеры (длина х ширина х высота), мм, не более | Рабочие условия применения | Параметры электрического питания от сети переменного тока | |
| MultiCheck 5.1, MultiCheck 5.1 1000N | 55 | 610x610x630 | Температура окружающего воздуха от +15 до +35 °С Относительная влажность окружающего воздуха от 30 до 80 % Атмосферное давление от 84,0 до 106,7 кПа | Напряжение (220±22) В Частота переменного тока (50±1) Гц |
| MultiCheck 6, MultiCheck 6 1000N, MultiCheck 6 Allrounder, MultiCheck 6 Allrounder 1000N | 50 | 613x643x630 | ||
| Наименование параметра | Значение характеристики для модификаций тестера | |||
| EasyCheck Basic | EasyCheck Basic 1000H | EasyCheck Pro | EasyCheck Pro 1000H | |
| Измеряемый параметр | ||||
| Диаметр/длина | + | |||
| Толщина | + | |||
| Масса | + | |||
| Прочность (усилие излома) | + | |||
| Ширина | - | + | ||
| Диапазон измерений | ||||
| Диаметр/длина, мм | от 2 до 26 | |||
| Толщина, мм | от 2 до 10 | |||
| Масса, г | от 0,02 до 64,00 | |||
| Прочность (усилие излома), Н | от 3 до 500 | от 3 до 1000 | от 3 до 500 | от 3 до 1000 |
| Ширина, мм | - | от 2 до 26 | ||
| Пределы допускаемой абсолютной погрешности измерений | ||||
| Диаметр/длина, мм | 0,05 | |||
| Толщина, мм | 0,05 | |||
| Масса, г | ±0,0001 | |||
| Прочность (усилие излома), Н | ±1 | |||
| Ширина, мм | - | 0,05 | ||
Таблица 8 - Технические характеристики тестеров серии EasyCheck
| Модификация тестера | Значение характеристики | |||
| Масса, кг, не более | Г абаритные размеры (длина х ширина х высота), мм, не более | Рабочие условия применения | Параметры электрического питания от сети переменного тока | |
| EasyCheck Basic, EasyCheck Basic 1000N, EasyCheck Pro, EasyCheck Pro 1000N | 30 | 321x467x422 | Температура окружающего воздуха от +15 до +35 °С Относительная влажность окружающего воздуха от 30 до 80 % Атмосферное давление от 84,0 до 106,7 кПа | Напряжение (220±22) В Частота переменного тока (50±1) Гц |
наносится на передние панели тестеров в виде наклеек и на титульные листы руководств по эксплуатации методом компьютерной графики.
Комплект поставки тестеров приведен в таблицах 9 - 11.
| Наименование | Обозначение | Количество | Примечание |
| Тестер | TBH XXX XXX XXXN | 1 | |
| Сетевой кабель | 1 | ||
| Комплект ЗИП | 1 | ||
| Программное обеспечение | Win.Print | Поставляется по требованию заказчика | |
| Аналитические весы | Mettler/Sartorius | Для модификаций TBH 325/425 WTD Поставляется по требованию заказчика | |
| Измеритель толщины | Для модификаций TBH 325/425 TD/WTD Поставляется по требованию заказчика | ||
| Калибратор прочности AutoCal 2.0 | AutoCal 2.0 | Поставляется по требованию заказчика | |
| Паспорт | Тестеры для определения линейных размеров, массы и прочности таблеток Erweka серии TBH. Паспорт | 1 | |
| Методика поверки | МП-640-035-17 | 1 | |
| Руководство по эксплуатации | Тестеры для определения линейных размеров, массы и прочности таблеток Erweka серий TBH, EasyCheck, MultiCheck. Руководство по эксплуатации | 1 |
| Таблица 10 - Комплект поставки тестеров серии M | ultiCheck | ||
| Наименование | Обозначение | Количество | Примечание |
| Тестер | MultiCheck XXX XXXN | 1 | |
| Сетевой кабель | 1 | ||
| Комплект ЗИП | 1 | ||
| Программное обеспечение MC.NET | MC.NET | 1 (для модификаций MultiCheck 5.1, MultiCheck 5.1 1000N) | Для остальных модификаций тестеров серии MultiCheck поставляется по требованию заказчика |
| Калибратор прочности AutoCal 2.0 | AutoCal 2.0 | Поставляется по требованию заказчика | |
| Паспорт | Тестеры для определения линейных размеров, массы и прочности таблеток Erweka серии MultiCheck. Паспорт | 1 | |
| Наименование | Обозначение | Количество | Примечание |
| Методика поверки | МП-640-035-17 | 1 | |
| Руководство по эксплуатации | Тестеры для определения линейных размеров, массы и прочности таблеток Erweka серий TBH, EasyCheck, MultiCheck. Руководство по эксплуатации | 1 |
Таблица 11 - Комплект поставки тестеров серии MultiCheck
| Наименование | Обозначение | Количество | Примечание |
| Тестер | MultiCheck XXX XXXN | 1 | |
| Сетевой кабель | 1 | ||
| Комплект ЗИП | 1 | ||
| Программное обеспечение MC.NET | MC.NET | Поставляется по требованию заказчика | |
| Калибратор прочности AutoCal 2.0 | AutoCal 2.0 | Поставляется по требованию заказчика | |
| Паспорт | Тестеры для определения линейных размеров, массы и прочности таблеток Erweka серии EasyCheck. Паспорт | 1 | |
| Методика поверки | МП-640-035-17 | 1 | |
| Руководство по эксплуатации | Тестеры для определения линейных размеров, массы и прочности таблеток Erweka серий TBH, EasyCheck, MultiCheck. Руководство по эксплуатации | 1 |
осуществляется по документу МП-640-035-17 «Инструкция. Тестеры таблеток Erweka серий TBH, EasyCheck, MultiCheck. Методика поверки», утвержденному ФГУП «ВНИИФТРИ»
30.08.2017 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 1-го разряда по ГОСТ Р 8.763-2011, диапазон значений длины от 1,25 до 100 мм;
- гири эталонные 1-го разряда по ГОСТ 8.021-2015, класс точности Е1 по ГОСТ OIML R 111-1-2009, масса от 1 мг до 100 г;
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,06 %. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых тестеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
