Амперметры и вольтметры Э8030-М1 и 72 ТЕ, 69051-17

Амперметры и вольтметры серий Э8030-М1 и 72 ТЕ (далее - приборы) предназначены для измерения силы тока и напряжения в цепях переменного тока.

Документы

Описание типа

Карточка СИ

Номер в госреестре	69051-17
Наименование СИ	Амперметры и вольтметры
Обозначение типа СИ	Э8030-М1 и 72 ТЕ
Изготовитель	ООО "МФК ТЕХЭНЕРГО", дер.Черная грязь
Год регистрации	2017
Срок свидетельства	25.10.2022
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Амперметры и вольтметры серий Э8030-М1 и 72 ТЕ аналоговые, относятся к классу приборов электромагнитной системы, состоящая из электроизоляционного пластмассового корпуса токопроводящими стержнями, лицевой крышки со стеклом и измерительного механизма, состоящего из скрепляющей обоймы, на которой установлена катушка и шкала, подвижная часть которой состоит из оси, сердечника и стрелки. Протекающий по катушке измерительный ток создает магнитное поле, в котором находится подвижная часть, соединенная со стрелкой, угол поворота которой зависит от протекающего по катушке тока.

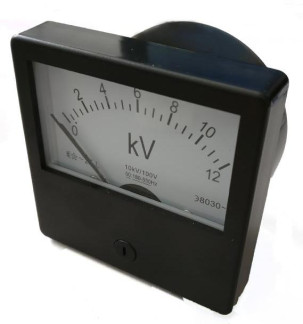

Измерительный механизм устанавливается в корпус прибора, в основание которого установлены токоведущие стержни для включения прибора в электрическую цепь. С тыльной стороны, с наружи корпуса прибора, в зависимости от величины измеряемого напряжения, установлен шунт в виде резистора. Измерительный механизм закрывается крышкой, с наружной стороны которой расположен корректор для установки стрелки на нулевую отметку шкалы. Общий вид приборов, место нанесения знака поверки и пломбировка от несанкционированного доступа (осуществляется при помощи нанесения знака поверки) приведены на рисунках 1-3.

Приборы имеют два исполнения: для макроклиматических районов как с умеренным, так и с тропическим климатом, и для макроклиматических районов с умеренным и холодным климатом по ГОСТ 15150.

Код заказа приборов серии Э8030-М1 имеет следующий вид:

Э8030-М1-Х1-Х2-Х3-Х4

Х1 - тип устройства: А - амперметр, В - Вольтметр;

Х2 - верхний предел показаний;

Х3 - тип включения:

Н - непосредственного включения;

Т - трансформаторного включения;

Д - с добавочным сопротивлением (только для вольтметров);

Х4 - класс точности: 1,5; 2,5.

Код заказа приборов серии 72 ТЕ имеет следующий вид:

Х172 ТЕ-Х2-Х3-Х4

Х1 - тип устройства: А-амперметр, В - вольтметр;

Х2 - верхний предел показаний;

Х3 - тип включения:

Н - непосредственного включения;

Т - трансформаторного включения;

Д - с добавочным сопротивлением (только для вольтметров);

Х4 - класс точности: 1,5.

Программное обеспечение

отсутствует.

Технические характеристики

приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений силы переменного тока:

- амперметров непосредственного включения, А

- амперметров трансформаторного включения, измеряющие силу тока на вторичной обмотке, А

номинальный первичный ток, А:

1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 1600; 2000; 3000; 4000; 5000

от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 40; от 0 до 50

от 0 до 5

Диапазон измерений напряжения переменного тока:

- вольтметров непосредственного включения, В

- вольтметров с добавочным сопротивлением, В

- вольтметров трансформаторного включения, измеряющие напряжения вторичной обмотки, В, в зависимости от номинального напряжения первичной обмотки, кВ:

- 1,5

- 6

- 10

от 0 до 10; от 0 до 30; от 0 до 50; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 500

от 0 до 600; от 0 до 750

от 0 до 17,5 от 0 до 75 от 0 до 120****

Класс точности по ГОСТ 8711-93:

- приборы серии Э8030-М1

- приборы серии 72 ТЕ

1,5; 2,5 1,5

Пределы допускаемой основной приведенной к диапазону измерений погрешности при температуре окружающей среды 23±2 °С, %:

- приборы серии Э8030-М1 (в соответствии с классом точности)

- приборы серии 72 ТЕ

±1,5; ±2,5 ±1,5

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, %/10 °С:

- для класс точности 1,5

- для класс точности 2,5

±0,75

±1,25

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности от влияния внешнего однородного постоянного магнитного поля с напряженность 400 А/м при самом неблагоприятном направлении магнитного поля окружающей среды, %

±1,5

Наименование характеристики	Значение
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности от отклонения относительной влажности окружающего воздуха от нормальной от 30 до 80 % при температуре +25 °С, %: - для класса точности 1,5 - для класса точности 2,5	±1,5 ±2,5
Номинальная частота, Гц	50±1
* Диапазон показаний соответствует номинальному первичному току, А. Диапазон показаний на шкале вольтметра от 0 до 1,75 кВ. * Диапазон показаний на шкале вольтметра от 0 до 7,5 кВ. **** Диапазон показаний на шкале вольтметра от 0 до 12 кВ.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Потребляемая мощность, В • А, не более
- для амперметров	2,5
- для вольтметров до 250 В	5
- для вольтметров до 500, 600, 750 В	10
Рабочие условия эксплуатации:
- диапазон температуры окружающей среды, °С	от -50 до +60
- относительная влажность при температуре +25 °С, %, не более	80
- атмосферное давление, кПа	от 84 до 106,7
Габаритные размеры, мм, не более:
- длина	80
- ширина	80
- высота	70
Масса, кг, не более	0,25
Средний срок службы, лет	10
Средняя наработка на отказ, ч	25000

Знак утверждения типа

наносится на прибор любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность приборов

Обозначение	Наименование	Кол-во	Примечание
Э8030-М1-А / А72 ТЕ	Амперметр	1шт.	В зависимости от заказа
Э8030-М1-В / В72 ТЕ	Вольтметр	1шт.	В зависимости от заказа
Р85	Индивидуальное добавочное сопротивление	1 шт.	Для вольтметров с конечным значением диапазона 600 В и 750 В
-	Скоба	2 шт.	-
-	Винт ВМ3.6gx16.48.016 ГОСТ 17473-80	2 шт.	-

Продолжение таблицы 3
Обозначение	Наименование	Кол-во	Примечание
-	Гайка М5.6Н.32.136 ГОСТ ISO 4036-2014	4 шт.	Для амперметров непосредственного включения на 10, 20, 30, 50 А
-	Шайба 5.32.039 ГОСТ 11371-78	2 шт.
ПС 26.51.43.130-00118987877-2016	Паспорт	1 экз.	-

Поверка

осуществляется по документу ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки»

Основные средства поверки:

- приборы для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» регистрационный номер в Федеральном информационном фонде (рег. №) 39952-08;

- установки поверочные универсальные «УППУ-МЭ» рег. № 57346-14;

- установки высоковольтные измерительные «ПрофКиП УПУ-10М» рег. № 58589-14. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых приборов с требуемой точностью.

Знак поверки наносится на корпус приборов в соответствии с рисунком 2 и на бланк свидетельства о поверке. Знак поверки наносится в раздел 9 паспорта при первичной поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам

ГОСТ Р 8.648-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 в степени -2 до 2 10 в степени 9 Гц

ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки (с Изменением №1)

ТУ 26.51.43.130-001-18987877-2016 Амперметры и вольтметры серий Э8030-М1 и 72 ТЕ. Технические условия
