Государственный реестр средств измерений

Резервуары стальные вертикальные цилиндрические РВСС-3000, 69053-17

69053-17
Резервуары стальные вертикальные цилиндрические РВСС-3000 (далее - резервуары) предназначены для измерений объёма нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 69053-17
Наименование СИ Резервуары стальные вертикальные цилиндрические
Обозначение типа СИ РВСС-3000
Изготовитель ОАО "Нефтебаза "Красный Яр", пос.Красный Яр
Год регистрации 2017
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные вертикальные цилиндрические РВСС-3000 (далее - резервуары) предназначены для измерений объёма нефти и нефтепродуктов.

Описание

Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью

3000 м3.

Резервуары представляют собой стальные конструкции цилиндрической формы с днищем и крышей.

Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов полистовой сборки толщиной от 6 до 4 мм.

Листы изготовлены из стали марки 09Г2С.

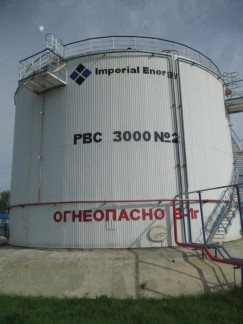

Общий вид резервуаров представлен на рисунке 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

заводской номер резервуара

21 104 105 127

Номинальная вместимость, м3

3000

Пределы допускаемой относительной погрешности измерений вместимости, %

±0,20

Таблица 2 - Основные технические характеристики

Значение

Наименование характеристики

заводской номер резервуара

21 104 105 127

Г абаритные размеры резервуара, мм, не более - высота стенки

12363

- внутренний диаметр

19004

Средний срок службы, лет, не менее

20

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +40

- атмосферное давление, кПа

от 80 до 106

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографическим способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество.

Резервуар стальной вертикальный цилиндрический

РВСС-3000

4 шт.

Резервуар стальной вертикальный цилиндрический РВСС-3000. Паспорт (заводской № 21)

-

1 экз.

Резервуар стальной вертикальный цилиндрический РВСС-3000. Паспорт (заводской № 104)

-

1 экз.

Резервуар стальной вертикальный цилиндрический РВСС-3000. Паспорт (заводской № 105)

-

1 экз.

Резервуар стальной вертикальный цилиндрический РВСС-3000. Паспорт (заводской № 127)

-

1 экз.

ГСИ. Резервуары стальные вертикальные цилиндрические РВСС-3000. Методика поверки

МП 275-17

1 экз.

Г радировочная таблица

-

4 экз.

Поверка

осуществляется по документу МП 275-17 «ГСИ. Резервуары стальные вертикальные цилиндрические РВСС-3000. Методика поверки», утвержденному ФБУ «Томский ЦСМ»

28.08.2017 г.

Основные средства поверки:

- тахеометр электронный Leica TS15 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46981-11), метрологические характеристики: диапазон измерений углов от 0 до 360°, допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний L от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(1 + 1,5 '10 6‘ L) мм;

-    рулетка измерительная металлическая с грузом РНГ, Р20Н2ГА (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2 по ГОСТ 7502-98;

-    рулетка измерительная металлическая Р20Н2К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46391-11), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2 по ГОСТ 7502-98.

-    толщиномер ультразвуковой УТ-301 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29134-05), метрологические характеристики: диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;

-    штангенциркуль ШЦ-Ш-400-0.02 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11333-88), метрологические характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

Проектная документация ООО «Норд Империал»

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 06.11.2024
