Уровнемеры Электронный метрошток ЭМ-0301, 69055-17

69055-17
Уровнемеры «Электронный метрошток ЭМ-0301» (далее - уровнемеры) предназначены для измерений уровня и температуры светлых нефтепродуктов (далее - нефтепродуктов) в горизонтальных цилиндрических резервуарах и железнодорожных цистернах, имеющих индивидуальные градуировочные таблицы.
Карточка СИ
Номер в госреестре 69055-17
Наименование СИ Уровнемеры
Обозначение типа СИ Электронный метрошток ЭМ-0301
Изготовитель Общество с ограниченной ответственностью "САОН-Система" (ООО "САОН-Система"), Московская обл., г. Королев
Год регистрации 2017
Срок свидетельства 25.10.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Уровнемеры «Электронный метрошток ЭМ-0301» (далее - уровнемеры) предназначены для измерений уровня и температуры светлых нефтепродуктов (далее - нефтепродуктов) в горизонтальных цилиндрических резервуарах и железнодорожных цистернах, имеющих индивидуальные градуировочные таблицы.

Описание

Принцип действия уровнемеров основан на зависимости значения электрической емкости конденсаторного преобразователя от уровня нефтепродукта. Нефтепродукт, заполняя пространство между обкладками конденсатора, изменяет его электрическую емкость. Значение электрической емкости трехпроводным преобразователем преобразуется в амплитуду импульса, а затем аналого-цифровым преобразователем - в двоичный код соответствующий уровню нефтепродукта.

Уровнемеры состоят из:

-    измерительной штанги (ИШ);

-    пульта оператора (ПУ);

-    устройства сопряжения протоколов (УСП).

Измерительная штанга состоит из модуля связного контроллера и измерительной секции датчиков уровня и термопреобразователей. Модуль связного контроллера выполняет следующие функции:

-    электропитание элементов ИШ;

-    управление процессом измерений, включая ориентацию ИШ в вертикальном положении;

-    обмен информацией между ИШ и ПУ по радиоканалу.

Измерительная секция датчиков уровня и термопреобразователей предназначена для обеспечения выполнения измерительной штангой ИШ функций измерений уровня и температуры нефтепродукта, а также уровня подтоварной воды и фиксацию касания дна резервуара.

Корпус измерительной секции датчиков уровня и термопреобразователей представляет собой прямую металлическую трубу. В трубе устанавливаются секции датчиков уровня и термопреобразователей, модуль сигнализатора датчика касания дна, модуль измерений уровня подтоварной воды и подпятник.

Пульт оператора имеет кнопки и ЖК-дисплей и предназначен для настройки и диагностики аппаратной части уровнемера, а также для считывания результатов измерений.

УСП предназначено для обеспечения обмена информации между ПУ и персональным компьютером посредством преобразования системного протокола уровнемера в стандартный протокол RS-232, для чего на боковой панели устройства установлен соответствующий разъем.

Уровнемеры могут быть изготовлены с различными значениями длины измерительной секции датчиков уровня и термопреобразователей, отличающимися исходными точками начала измерений уровня нефтепродукта.

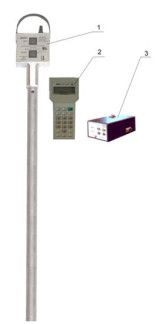

Общий вид уровнемеров представлен на рисунке 1.

Рисунок 1 - Общий вид уровнемеров «Электронный метрошток ЭМ-0301»

1) штанга измерительная; 2) пульт оператора; 3) устройство сопряжения протоколов

Доступ к винтам фиксирующим крышки составных частей уровнемера ограничивают путем наклеивания разрушающейся наклейки. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, пломбы завода-изготовителя и знака утверждения типа представлены на рисунке 2.

Программное обеспечение

Уровнемеры содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает:

-    преобразование измерительной информации от измерительной секции ИШ в электрические коды.

-    отображение результатов измерений на показывающем устройстве ПУ;

-    измерение уровня и температуры;

-    формирование выходного цифрового сигнала;

-    настройку и диагностику аппаратной части уровнемера.

Метрологически значимая часть ПО и заводские параметры защищены от несанкционированного доступа с помощью паролей.

Уровнемер обеспечивает идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО на экране подключенного к нему компьютеру.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентиф икационное наименование ПО

ФТЕИ.

413420.

002

ФТЕИ.

426433.

004

ФТЕИ.

687281.

006

ФТЕИ.

687291.

005

ФТЕИ.

687281.

010

ФТЕИ.

728681.

009

Номер версии

(идентификационный номер) ПО

не ниже 01

не ниже 01

не ниже 01

не ниже 01

не ниже 01

не ниже 01

Цифровой идентификатор ПО

Контр.

сумма:

10055

размер:

28818

Контр.

сумма:

12018

размер:

34236

Контр.

сумма:

28533

размер:

8239

Контр.

сумма:

2052

размер:

5898

Контр.

сумма:

9240

размер:

2652

Контр.

сумма:

1640

размер:

4702

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня, мм

от 1800 до 3400

Диапазон измерений уровня подтоварной воды, мм

от 17 до 70

Диапазон измерений температуры, °С

от -40 до +50

Пределы допускаемой абсолютной погрешности измерений уровня, мм

±1,0

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,5

Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм

±2,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

измерительной штанги:

- длина

3700

- диаметр

32

пульта оператора:

- длина

224

- ширина

106

- высота

40

устройства сопряжения протоколов:

- длина

151

- ширина

90

- высота

54

Параметры источника питания:

- емкость аккумулятора, мА-ч

1200

- номинальное выходное напряжение, В

4,20±0,42

- порог срабатывания защиты аккумулятора, В

3,20±0,16

Наименование характеристики

Значение

Потребляемая мощность, Вт, не более

3,0

Выходной цифровой сигнал

RS-232

Масса измерительной штанги, кг, не более

3,8

Масса пульта оператора, кг, не более

0,45

Масса устройства сопряжения протоколов, кг, не более

0,50

Степень защиты от внешних воздействий:

-    измерительной штанги

-    пульта оператора

4 0 & &

Условия эксплуатации: измерительной штанги

-    температура окружающей среды, °С

-    относительная влажность, % пульта оператора*

-    температура окружающей среды, °С

-    относительная влажность, %

от -40 до +50 от 50 до 80

от -30 до +50 от 50 до 80

Средняя наработка на отказ, ч

6000

Маркировка взрывозащиты

0ExiaIIBT3 X

* ЖК-дисплей функционирует при температуре от минус 20 до плюс 50 °С.

При минус 20 °С дисплей замерзает, и восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется выходной цифровой сигнал.

Знак утверждения типа

наносится на крышку штанги измерительной фотохимическим способом и на титульные листы руководства по эксплуатации и паспорта печатным способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количе

ство

Примечание

Уровнемер «Электронный метрошток ЭМ-0301»:

-    штанга измерительная

-    пульт оператора с чехлом

-    устройство сопряжения

ФТЕИ.407522.003

ФТЕИ.407622.006

ФТЕИ.426433.003

ФТЕИ.408842.001

1 шт. 1 шт. 1 шт.

в соответствии с заказом

Адаптер сетевой

1 шт.

Паспорт

ФТЕИ.407522.003ПС

1 экз.

Руководство оператора

ФТЕИ.407522.003РО

1 экз.

в соответствии с заказом

Руководство по эксплуатации

ФТЕИ.407522.003РЭ

1 экз.

допускается поставлять один экземпляр в один адрес отгрузки

Методика поверки

МП 208-036-2017

1 экз.

Программное обеспечение с ключом защиты

ФТЕИ.407522.003ГО

1 шт.

в соответствии с заказом

Упаковка

ФТЕИ.407955.001

1 шт..

осуществляется по документу МП 208-036-2017 «ГСИ. Уровнемеры «Электронный метрошток ЭМ-0301». Методика поверки», утверждённому ФГУП «ВНИИМС» 25.08.2017 г.

Основные средства поверки:

-    установка поверочная уровнемерная ИК-1 (регистрационный номер 26921-04);

-    термометр лабораторный электронный ТЛ-300 (регистрационный номер 45379-10), диапазон измерений от минус 50 до плюс 300 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус пульта оператора, и в паспорт на уровнемер или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний

ГОСТ 8.558-2009. Государственная поверочная схема для средств измерения температуры ТУ 4210-004-51446594-16 Уровнемеры «Электронный метрошток ЭМ-0301» Технические условия.

Зарегистрировано поверок 193
Поверителей 4
Актуальность данных 06.11.2024
69055-17
Номер в ГРСИ РФ:
69055-17
Производитель / заявитель:
Общество с ограниченной ответственностью "САОН-Система" (ООО "САОН-Система"), Московская обл., г. Королев
Год регистрации:
2017
Cрок действия реестра:
25.10.2027
