| Номер в госреестре | 69058-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-3000, РВС-5000 |
| Изготовитель | АО "Самаранефтегаз", г.Самара |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-3000, РВС-5000 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-3000, РВС-5000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные РВС-3000, РВС-5000 представляют собой наземные вертикальные сварные (полистовое исполнение) сосуды с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Имеет стационарную крышу. Резервуары снабжены лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым управлением и перепускным устройством уравнивания давления на хлопушку; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические РВС-3000, РВС-5000 распложены в резервуарных парка Акционерного общества «Самаранефтегаз» (АО «Самаранефтегаз»). Расположение указано в таблице 1.
Таблица 1
| Заводские номера резервуаров | Местонахождение |
| Резервуары стальные вертикальные цилиндрические РВС-3000 | |
| 1 | АО «Самаранефтегаз» Самарская область, УПН Товарный парк |
| Резервуары стальные вертикальные цилиндрические РВС-5000 | |
| 27 25 | АО «Самаранефтегаз» Самарская область, УПКН-2, НСП Отрадный |
| 12 13 14 | АО «Самаранефтегаз» Самарская область, НСП Нефтегорский |
| 4 8 | АО «Самаранефтегаз» Самарская область, УПСВ Горбатовская |
| 9 | АО «Самаранефтегаз» Самарская область, УКПН-1, ЦПНГ-3 НСП Отрадный |
| 5 | АО «Самаранефтегаз» Самарская область, ЦПНГ-6, УПСВ Г орбатовская |

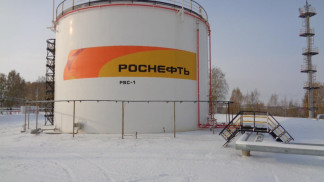

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-5000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-3000, РВС-5000 не предусмотрено.
отсутствует.
| Заводской номер резервуара | Наименование характеристики | ||||
| Пределы допускаемой относительной погрешности вместимости резервуара, % | Номинальная вместимость, м3 | Г еометрическая вместимость, м3 | Базовая высота резервуара, мм | Предельная высота наполнения, мм | |
| РВС-3000 | |||||
| 1 | ±0,15 | 3000 | 2966,854 | 12510 | 10500 |
| РВС-5000 | |||||
| 4 | ±0,1 | 5000 | 4631,433 | 15429 | 13500 |
| 5 | 4328,247 | 12440 | 10000 | ||
| 8 | 4615,832 | 15445 | 13500 | ||
| 9 | 4684,430 | 12292 | 11500 | ||
| 12 | 4279,457 | 12671 | 10000 | ||
| 13 | 4078,846 | 12265 | 10000 | ||
| 14 | 4068,664 | 12562 | 10000 | ||
| 25 | 4035,456 | 12321 | 10000 | ||
| 27 | 4623,500 | 12265 | 10000 | ||
| Заводской номер резервуара | Наименование характеристики | |||||
| Высота резервуара, мм | Внешний диаметр, мм | Температура окружающей среды при эксплуатации, °С | Температура хранимой жидкости, °C | Масса резервуара, кг | Средний срок службы, лет | |
| РВС-3000 | ||||||
| 1 | 12000 | 18980 | от -40 до +50 | от -40 до +50 | 88000 | 30 |
| РВС-5000 | ||||||
| 4 | 12500 | 22800 | от -40 до +50 | от -40 до +50 | 86000 | 30 |
| 5 | 12440 | 22830 | от -40 до +50 | от -40 до +50 | 86000 | 30 |
| 8 | 12500 | 22800 | от -40 до +50 | от -40 до +50 | 86000 | 30 |
| 9 | 12500 | 22800 | от -40 до +50 | от -40 до +50 | 86000 | 30 |
| 12 | 12000 | 22790 | от -40 до +50 | от -40 до +50 | 108250 | 30 |
| 13 | 12500 | 22800 | от -40 до +50 | от -40 до +50 | 107027 | 30 |
| 14 | 12500 | 22800 | от -40 до +50 | от -40 до +50 | 106752 | 30 |
| 25 | 12120 | 22800 | от -40 до +50 | от -40 до +50 | 97800 | 30 |
| 27 | 13898 | 22800 | от -40 до +50 | от -40 до +50 | 130972 | 30 |
Таблица 4 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС | 10 шт. |
| Паспорт | 10 экз. | |
| Г радуировочная таблица | 10 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2)»
Основные средства поверки:
Рулетка измерительная Р30У2К 2-го класса точности по ГОСТ 7502-98 Рулетка измерительная с грузом Р20Н2Г 2-го класса точности по ГОСТ 7502-98 Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр общего назначения ДПУ-0,2-2, регистрационный № 26687-08.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ТТТЦ по ГОСТ 166-89
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация АО «Самаранефтегаз»
