| Номер в госреестре | 69059-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-3000, РВС-5000 |
| Изготовитель | АО "Самаранефтегаз", г.Самара |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-3000, РВС-5000 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-3000, РВС-5000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные РВС-3000, РВС-5000 представляют собой наземные вертикальные сварные (полистовое исполнение) сосуды с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Имеет стационарную крышу. Резервуары снабжены лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым управлением и перепускным устройством уравнивания давления на хлопушку; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические РВС-3000, РВС-5000 распложены в резервуарных парка Акционерного общества «Самаранефтегаз» (АО «Самаранефтегаз»). Расположение указано в таблице 1.
Таблица 1
| Заводские номера резервуаров | Местонахождение |
| Резервуары стальные вертикальные цилиндрические РВС-3000 | |
| 1 | АО «Самаранефтегаз» Самарская область, УПСВ Козловская |
| 2 3 | АО «Самаранефтегаз» Самарская область, УПСВ Покровская |
| Резервуары стальные вертикальные цилиндрические РВС-5000 | |
| 6 | АО «Самаранефтегаз» Самарская область, УПН Алакаевская |
| 1 2 3 4 7 8 9 | АО «Самаранефтегаз» Самарская область, НСП Нефтегорский |

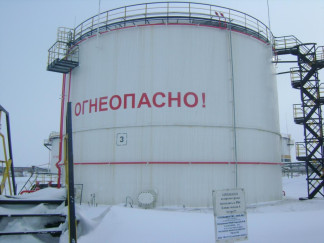

Общий вид резервуаров стальных вертикальных цилиндрических РВС-3000, РВС-5000 представлен на рисунках 1, 2.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.
| Заводской номер резервуара | Наименование характеристики | ||||
| Пределы допускаемой относительной погрешности вместимости резервуара, % | Номинальная вместимость, м3 | Г еометрическая вместимость, м3 | Базовая высота резервуара, мм | Предельная высота наполнения, мм | |
| РВС-3000 | |||||
| 1 | ±0,15 | 3000 | 2515,931 | 12520 | 10500 |
| 2 | 3131,590 | 12457 | 10500 | ||
| 3 | 2975,218 | 12403 | 10500 | ||
| РВС-5000 | |||||
| 1 | ±0,1 | 5000 | 4057,600 | 13249 | 10000 |
| 2 | 4623,234 | 15599 | 13500 | ||
| 3 | 3729,731 | 12601 | 10000 | ||
| 4 | 4585,388 | 15465 | 13500 | ||
| 6 | 4644,526 | 15436 | 13500 | ||
| 7 | 4629,021 | 15694 | 13500 | ||
| 8 | 4078,277 | 12657 | 10000 | ||
| 9 | 4623,500 | 15390 | 13500 | ||
| Заводской номер резервуара | Наименование характеристики | |||||
| Высота резервуара, мм | Внешний диаметр, мм | Температура окружающей среды при эксплуатации, °С | Температура хранимой жидкости, °С | Масса резервуара, кг | Средний срок службы, лет | |
| РВС-3000 | ||||||
| 1 | 11820 | 18980 | от -40 до +50 | от -40 до +50 | 87900 | 30 |
| 2 | 13623 | 18980 | от -40 до +50 | от -40 до +50 | 79551 | 30 |
| 3 | 12000 | 18980 | от -40 до +50 | от -40 до +50 | 83691 | 30 |
| РВС-5000 | ||||||
| 1 | 12580 | 22800 | от -40 до +50 | от -40 до +50 | 108254 | 30 |
| 2 | 15000 | 22455 | от -40 до +50 | от -40 до +50 | 108250 | 30 |
| 3 | 12235 | 22800 | от -40 до +50 | от -40 до +50 | 108234 | 30 |
| 4 | 15600 | 20920 | от -40 до +50 | от -40 до +50 | 100474 | 30 |
| 6 | 13464 | 21000 | от -40 до +50 | от -40 до +50 | 86000 | 30 |
| 7 | 15690 | 20920 | от -40 до +50 | от -40 до +50 | 108250 | 30 |
| 8 | 13820 | 22790 | от -40 до +50 | от -40 до +50 | 108250 | 30 |
| 9 | 15998 | 20000 | от -40 до +50 | от -40 до +50 | 108200 | 30 |
Таблица 4 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС | 11 шт. |
| Паспорт | 11 экз. | |
| Г радуировочная таблица | 11 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2)»
Основные средства поверки:
Рулетка измерительная Р30У2К 2-го класса точности по ГОСТ 7502-98 Рулетка измерительная с грузом Р20Н2Г 2-го класса точности по ГОСТ 7502-98 Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр общего назначения ДПУ-0,2-2, регистрационный № 26687-08.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ТТТЦ по ГОСТ 166-89
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация АО «Самаранефтегаз»
