Государственный реестр средств измерений

Резервуары стальные вертикальные цилиндрические РВС-3000, РВС-4000, 69061-17

69061-17
Резервуары стальные вертикальные цилиндрические РВС-3000, РВС-4000 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Документы
Карточка СИ
Номер в госреестре 69061-17
Наименование СИ Резервуары стальные вертикальные цилиндрические
Обозначение типа СИ РВС-3000, РВС-4000
Изготовитель АО "Самаранефтегаз", г.Самара
Год регистрации 2017
МПИ (интервал между поверками) 5 лет
Описание типа скачать

Назначение

Резервуары стальные вертикальные цилиндрические РВС-3000, РВС-4000 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров стальных вертикальных цилиндрических РВС-3000, РВС-4000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные вертикальные РВС-3000, РВС-4000 представляют собой наземные вертикальные сварные (полистовое исполнение) сосуды с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Имеет стационарную крышу. Резервуары снабжены лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым управлением и перепускным устройством уравнивания давления на хлопушку; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.

Резервуары стальные вертикальные цилиндрические РВС-3000, РВС-4000 распложены в резервуарных парка Акционерного общества «Самаранефтегаз» (АО «Самаранефтегаз»). Расположение указано в таблице 1.

Таблица 1

Заводские номера резервуаров

Местонахождение

Резервуары стальные вертикальные цилиндрические РВС-3000

2

АО «Самаранефтегаз» Самарская область, ЦПНГ-1 УПН Радаевская

1

АО «Самаранефтегаз» Самарская область, УПСВ 1-й Сборный

3

4

5

АО «Самаранефтегаз» Самарская область, УПН Якушкинская

Резервуары стальные вертикальные цилиндрические РВС-4000

2

8

12

АО «Самаранефтегаз» Самарская область, УКПН-1, ЦПНГ-3 НСП Отрадный

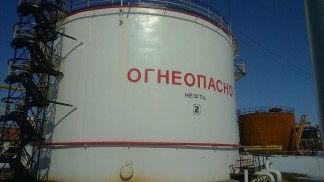

Общий вид резервуаров стальных вертикальных цилиндрических РВС-3000, РВС-4000 представлен на рисунках 1, 2.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-3000, РВС-4000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.

Заводской номер резервуара

Наименование характеристики

Пределы допускаемой относительной погрешности вместимости резервуара, %

Номинальная вместимость, м3

Г еометрическая вместимость, м3

Базовая высота резервуара, мм

Предельная высота наполнения, мм

РВС-3000

1

±0,15

3000

2953,578

12100

10500

2

2954,500

12720

10500

3

2956,260

12347

10500

4

2816,939

12916

10500

5

2939,336

12244

10500

РВС-4000

2

±0,15

4000

3930,821

12356

11500

8

3936,059

12302

11500

12

3949,419

12284

11500

Заводской номер резервуара

Наименование характеристики

Высота резервуара, мм

Внешний диаметр, мм

Температура окружающей среды при эксплуатации, °С

Температура хранимой жидкости, °С

Масса резервуара, кг

Средний срок службы, лет

РВС-3000

1

11920

18980

от -40 до +50

от -40 до +50

80305

30

2

12090

11930

от -40 до +50

от -40 до +50

78763

30

3

11920

18980

от -40 до +50

от -40 до +50

87950

30

4

12000

18980

от -40 до +50

от -40 до +50

88000

30

5

12000

18980

от -40 до +50

от -40 до +50

88000

30

РВС-4000

2

11900

21520

от -40 до +50

от -40 до +50

86820

30

8

11900

21520

от -40 до +50м

от -40 до +50

86820

30

12

11900

21520

от -40 до +50

от -40 до +50

86820

30

Комплектность

Таблица 4 - Комплектность резервуара

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС

8 шт.

Паспорт

8 экз.

Г радуировочная таблица

8 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2)»

Основные средства поверки:

Рулетка измерительная Р30У2К 2-го класса точности по ГОСТ 7502-98 Рулетка измерительная с грузом Р20Н2Г 2-го класса точности по ГОСТ 7502-98 Толщиномер ультразвуковой А1208, регистрационный № 49605-12.

Термометр лабораторный ТЛ-4, регистрационный № 303-91.

Динамометр общего назначения ДПУ-0,2-2, регистрационный № 26687-08.

Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.

Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.

Линейка измерительная металлическая, регистрационный № 20048-05.

Анемометр чашечный МС-13, регистрационный № 3488-80.

Штангенциркуль ТТТЦ по ГОСТ 166-89

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Техническая документация АО «Самаранефтегаз»

Зарегистрировано поверок 7
Поверителей 1
Актуальность данных 11.11.2024
