Номер в госреестре | 69062-17 |
Наименование СИ | Резервуары стальные вертикальные цилиндрические |
Обозначение типа СИ | РВС-3000 |
Изготовитель | АО "Самаранефтегаз", г.Самара |
Год регистрации | 2017 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-3000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные РВС-3000 представляют собой наземные вертикальные сварные (полистовое исполнение) сосуды с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Имеет стационарную крышу. Резервуары снабжены лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым управлением и перепускным устройством уравнивания давления на хлопушку; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические РВС-3000 распложены в резервуарных парка Акционерного общества «Самаранефтегаз» (АО «Самаранефтегаз»). Расположение указано в таблице 1.
Таблица 1
Заводские номера резервуаров | Местонахождение |
Резервуары стальные вертикальные цилиндрические РВС-3000 | |
2 | АО «Самаранефтегаз» Самарская область, УКОН Похвистнево |
1 8 9 10 12 | АО «Самаранефтегаз» Самарская область, ЦПНГ-1 УПН Радаевская |
13 14 |

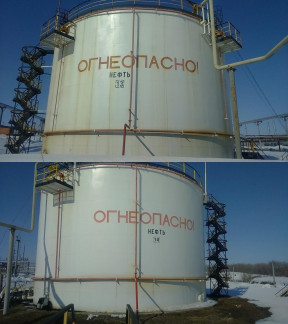

Общий вид резервуаров стальных вертикальных цилиндрических РВС-3000 представлен на рисунках 1, 2.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-3000 не предусмотрено.
отсутствует.
Заводской номер резервуара | Наименование характеристики | ||||
Пределы допускаемой относительной погрешности вместимости резервуара, % | Номинальная вместимость, м3 | Г еометрическая вместимость, м3 | Базовая высота резервуара, мм | Предельная высота наполнения, мм | |
РВС-3000 | |||||
1 | ±0,15 | 3000 | 2967,020 | 12733 | 10500 |
2 | 2962,032 | 12432 | 10500 | ||
8 | 2966,079 | 12379 | 10500 | ||
9 | 2942,431 | 12450 | 10500 | ||
10 | 2463,405 | 7605 | 6000 | ||
12 | 2962,912 | 12531 | 10500 | ||
13 | 2955,159 | 12535 | 10500 | ||
14 | 2970,491 | 12446 | 10500 |
Таблица 3 - Основные технические характеристики
Заводской номер резервуара | Наименование характеристики | |||||
Высота резервуара, мм | Внешний диаметр, мм | Температура окружающей среды при эксплуатации, °С | Температура хранимой жидкости, °С | Масса резервуара, кг | Средний срок службы, лет | |
РВС-3000 | ||||||
1 | 12330 | 18980 | от -40 до +50 | от -40 до +50 | 73000 | 30 |
2 | 12000 | 19000 | от -40 до +50 | от -40 до +50 | 87906 | 30 |
8 | 12378 | 18980 | от -40 до +50 | от -40 до +50 | 74500 | 30 |
9 | 12185 | 18980 | от -40 до +50 | от -40 до +50 | 74000 | 30 |
10 | 7605 | 22883 | от -40 до +50 | от -40 до +50 | 79188 | 30 |
12 | 12487 | 18980 | от -40 до +50 | от -40 до +50 | 79188 | 30 |
13 | 12528 | 18970 | от -40 до +50 | от -40 до +50 | 73000 | 30 |
14 | 12502 | 18980 | от -40 до +50 | от -40 до +50 | 73000 | 30 |
Таблица 4 - Комплектность резервуара
Наименование | Обозначение | Количество |
Резервуар стальной вертикальный цилиндрический | РВС | 8 шт. |
Паспорт | 8 экз. | |
Г радуировочная таблица | 8 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2)»
Основные средства поверки:
Рулетка измерительная Р30У2К 2-го класса точности по ГОСТ 7502-98 Рулетка измерительная с грузом Р20Н2Г 2-го класса точности по ГОСТ 7502-98 Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр общего назначения ДПУ-0,2-2, регистрационный № 26687-08.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ТТТТЦ по ГОСТ 166-89
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация АО «Самаранефтегаз»
