| Номер в госреестре | 69080-17 |
| Наименование СИ | Комплексы измерительные с фотофиксацией |
| Обозначение типа СИ | "ПаркНет-М" |
| Изготовитель | Общество с ограниченной ответственностью «Технологии Распознавания» (ООО «Технологии Распознавания»), г. Москва; Общество с ограниченной ответственностью «Рекогна-Индастриал» (ООО «Рекогна-Индастриал»), г. Москва; Общество с ограниченной ответственност |
| Год регистрации | 2017 |
| Срок свидетельства | 25.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные с фотофиксацией «ПаркНет-М» (далее комплексы) предназначены для измерений значений текущего времени синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.
Принцип действия комплексов основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени в сохраняемые фотоматериалы, формируемые комплексом.
Функционально комплекс состоит из компьютерного блока, выполненного в виде планшетного компьютера с сенсорным экраном, со встроенным приемником навигационных сигналов глобальных навигационных спутниковых систем, со встроенной спутниковой антенной, дополнительного аккумулятора.
Компьютерный блок обеспечивает формирование фотокадров с помощью фотокамеры, имеет встроенный осветитель для работы в темное время суток, обеспечивает обработку сигналов глобальных навигационных спутниковых систем, полученных от навигационного приемника, расчет координат комплекса, формирование фотоматериалов со служебными отметками (датой, временем и другими данными). Все измерения проводятся в автоматическом режиме. Результаты измерений, фотоизображения и служебная информация может передаваться на внешние накопители, в том числе по беспроводным каналам связи.
Комплекс обеспечивает возможность защиты сформированных пакетов данных от несанкционированного изменения при передаче на сервер путем формирования электронной цифровой подписи (ЭЦП).

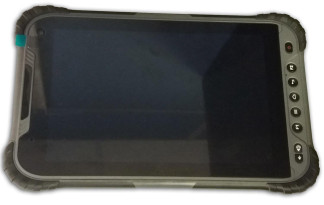

Внешний вид комплекса с указанием места нанесения знака утверждения типа приведен на рисунках 1 и 2.
Рисунок 2 - Место нанесения знака утверждения типа комплекса
Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени.
Защита от изменения метрологически значимой части ПО реализована путем проверки контрольной суммы прошивки комплекса при старте.
Защита записанных результатов измерений, фотоданных и служебной информации от преднамеренных и случайных изменений реализована использованием авторизации пользователей (через пароль или персональную карту доступа) и специального формата данных, не дающего возможности насанкционированного изменения.
Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1.
| Таблица 1- Идентификационные данные метрологически значимой части | ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Mtc.java |
| Номер версии (идентификационный номер) ПО, не ниже | 1.3 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
Уровень защиты ПО комплекса и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
приведены в таблице 2 и таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале времени UTC (SU), с | ±2 |
| Границы допускаемой абсолютной погрешности определения координат (с доверительной вероятностью 0,95), м | ±7 |
| Наименование характеристики | Значение характеристики |
| Потребляемая мощность, Вт, не более | 5 |
| Время работы, ч, не менее: - от встроенного аккумулятора (8 400 мАч) | 8 |
| - от дополнительного аккумулятора (8 400 мАч) | 8 |
| Степень защиты по ГОСТ 14254-2015 | IP68 |
| Ударопрочность при свободном падении с высоты, м, не более | 1,2 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -20 до +50 |
| - относительная влажность воздуха при температуре воздуха 30 °С без конденсации влаги, % | 95 |
| - атмосферное давление | от 66 кПа до 106,7 кПа |
| Габаритные размеры, мм, не более: - длина | 241 |
| - ширина | 152 |
| - высота | 36 |
| Масса комплекса (без дополнительного аккумулятора), кг, не более | 0,65 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус комплекса с помощью этикетки, выполненной типографским способом.
Комплект поставки комплекса приведен в таблице 4.
Таблица 4 - Комплект поставки комплексов
| Наименование | Количество |
| Комплексы измерительные с фотофиксацией «ПаркНет-М» в составе: | |
| - компьютерный блок | 1 |
| - дополнительный аккумулятор | 1 |
| - зарядное устройство | 1 |
| - комплект кабелей | 1 |
| - сумка-чехол | 1 |
| «Комплексы измерительные с фотофиксацией «ПаркНет-М» Руководство по эксплуатации РСАВ.402100.019РЭ | 1 |
| «Комплексы измерительные с фотофиксацией «ПаркНет-М» Паспорт РСАВ.402100.019ПС | 1 |
осуществляется по документу РСАВ.402100.019МП «Комплексы измерительные с фотофиксацией «ПаркНет-М». Методика поверки», утвержденному ФГУП «ВНИИФТРИ»
04 сентября 2017 г.
Основное средство поверки:
- Аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALLILEO/SBAS NV08C-MCM, NV-08C-CSM и NV08C-CSM-DR (рег. № 52614-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационной документации.
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования»
«Комплексы измерительные с фотофиксацией «ПаркНет-М». Технические условия 4278-019-95195549-2017ТУ
| Зарегистрировано поверок | 2735 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
