| Номер в госреестре | 69087-17 |
| Наименование СИ | Регуляторы-измерители |
| Обозначение типа СИ | iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRON DR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON touch тип 703571, cTRON 16/08/04 тип 702071/72/74 |
| Изготовитель | "JUMO GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 25.10.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регуляторы-измерители iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRONDR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON touch тип 703571, cTRON 16/08/04 тип 702071/72/74 (далее по тексту - регуляторы) предназначены для измерений выходных аналоговых сигналов датчиков в виде напряжения и силы постоянного тока, в том числе сигналов термоэлектрических преобразователей и термопреобразователей сопротивления, преобразований измеренных значений физической величины в унифицированный аналоговый сигнал или иную физическую величину (в зависимости от подключаемого первичного преобразователя), отображения результата измерений на цифровом индикаторе, а также для регулирования измеряемой физической величины по заданному закону.
Регуляторы являются микропроцессорными программируемыми приборами, принцип работы которых состоит в точном измерении входного сигнала, преобразовании в унифицированный сигнал или иную физическую величину и подачи его на микроконтроллер. Далее сигнал линеаризуется в соответствии с номинально статической характеристикой первичного преобразователя и отражается на светодиодном индикаторе в цифровом виде. Управление исполнительными устройствами осуществляется в зависимости от программы в памяти микроконтроллера и установок, вносимых пользователем.
На лицевой панели регуляторов расположены светодиодные индикаторы. Индикаторы отображают текущие значения измеряемой величины, а также вносимые пользователем при помощи кнопок управления пределы регулирования; тип
задаваемого входного сигнала; коэффициенты пропорционально-интегрально дифференциального (ПИД) регулирования; верхний и нижний пределы диапазонов величин; преобразованных в унифицированный сигнал.
Все параметры и установки сохраняются в энергонезависимой памяти при отключении питания регуляторов.
Регуляторы, относящиеся к одной модели, но к разным типам отличаются геометрическими размерами корпуса и эргономикой управляющих клавиш.
Регуляторы iTRON 04/08/16/32 тип 702040/41/42/43/44 имеют 7-сегментный индикатор для отображения действительного и заданного значения или ведения диалога в режиме программирования. Для конфигурации используются три клавиши. Установка параметров включается динамически и после двух секунд без нажатия клавиш значение автоматически устанавливается. Стандартная функция самооптимизации по нажатию клавиши определяет оптимальные размеры регулятора. Кроме этого в основной версии регуляторов имеется функция линейного изменения с настраиваемым градиентом. Все регуляторы iTRON 04/08/16/32 тип 702040/41/42/43/44 можно использовать в качестве двухпозиционных с предельным компаратором или в качестве трехпозиционных. В них записаны функции линеаризации стандартных измерительных датчиков. Степень защиты с лицевой стороны соответствует IP65, с задней стороны- IP20.
Регуляторы iTRONDR 100 тип 702060 поставляются в зависимости от выбора с одним реле (переключающий контакт) или с двумя реле (замыкающие контакты). К трем входам регуляторов iTRONDR 100 тип 702060 произвольной конфигурации можно подключать термопреобразователь сопротивления, термоэлементы, датчики с выходным сигналом силы или напряжения постоянного тока. Результаты линеаризации обычного измерительного датчика сохраняются в памяти. Для индикации действительного и заданного значений или ведения диалога имеется двухстрочный буквенно-цифровой жидкокристаллический дисплей.
У становка параметров организована динамичным образом, и значение принимается автоматически через две секунды. Функция автоматической оптимизации в серийной модели определяет оптимальные параметры регулирования по простому нажатию клавиши.
В стандартном варианте исполнения регуляторов iTRONDR 100 тип 702060 имеется также линейная функция с насыщением с возможностью настройки градиентов, а также функция таймера.
Регуляторы iTRONDR 100 могут применяться в качестве двухпозиционного регулятора с компаратором предельных состояний или в качестве трехпозиционного регулятора.
Регуляторы dTRON 304/308/316 тип 703041/42/43/44 имеют жидкокристаллический высококонтрастный многоцветный экран для отображения, действительного и заданного значений, а также комментариев оператора, содержит два четырехразрядных 7-сегментных дисплея, два одноразрядных 16-сегментных дисплея, дисплей для отображения текущего заданного значения, шесть индикаторов переключения положения и индикаторы для отображения единицы измерений, функции рампы и режима ручного управления. Управление регулятором осуществляется с помощью четырех кнопок. Регуляторы dTRON 304/308/316 тип 703041/42/43/44 могут работать как 2-позиционные, 3-позиционные, 3-позиционные шаговые или непрерывные регуляторы. Программное обеспечение предусматривает наличие программной функцию или функции рампы, переключение набора параметров, два способа автонастройки (самооптимизация), математический и логический модуль, а также 4 предельных компаратора. Регуляторы
dTRON 304/308/316 тип 703041/42/43/44 содержат таблицы линеаризации обычных типов датчиков, можно запрограммировать собственную таблицу линеаризации. Для интегрирования регуляторов dTRON 304/308/316 тип 703041/42/43/44 в сеть можно использовать последовательный интерфейс RS422/485 или Profibus-DP.
Регуляторы DICON touch тип 703571 не имеют органов управления, но его обслуживание осуществляется с помощью резистивного сенсорного экрана. Регуляторы DICON touch тип 703571 имеют до 4 аналоговых универсальных входа и до 8 внешних входов, регистрирующих различные измеренные физические параметры. Для коммуникации с системами более высокого уровня могут использоваться такие устройства сопряжения, как Modbus, PROFIBUS или Интернет с веб-сервером. Регуляторы DICON touch тип 703571 могут работать как 2-позиционные, 3-позиционные, непрерывные регуляторы или непрерывные регуляторы с встроенным позиционным регулятором. В качестве дополнительных функций предусмотрены самооптимизация. Линеаризации стандартных датчиков измеряемых величин записаны в память, возможно программирование таблицы линеаризации по данным пользователя. Регуляторы DICON touch тип 703571 содержат таблицы линеаризации более 20-и измерительных датчиков различных задач.
В регуляторах cTRON 16/08/04 тип 702071/72/74 для отображения действительных и заданных значений во всех конструкциях имеются два 7-ми сегментных, жидкокристаллических дисплея с разными цветами отображения показаний (зелёный, красный). Дополнительно регуляторы cTRON 16/08/04 тип 702071/72/74 содержат 7 светодиодов для отображения положения включения, ручного управления, линейно-нарастающей функции и режима таймера. Управление регуляторами cTRON 16/08/04 тип 702071/72/74 осуществляется с помощью четырех кнопок на лицевой панели. В зависимости от исполнения регуляторы cTRON 16/08/04 тип 702071/72/74 могут работать как 2-позиционный,
3-позиционный, 3-позиционный шаговый или непрерывный регулятор. В базовую модель уже включена функция самооптимизации, функция рампы с установкой градиента, ручной режим, функция задержки при включении в сеть, 2 предельных компаратора, функция таймера, а также сервис счетчик. Каждый регулятор cTRON 16/08/04 тип 702071/72/74 содержит универсальный вход измерительной системы для термопреобразователя сопротивления, термоэлемента и унифицированных сигналов (ток, напряжение); регуляторы содержат таблицы линеаризации более 20-и измерительных датчиков. Все типы регуляторов cTRON 16/08/04 тип 702071/72/74 могут быть оснащены максимально двумя двоичными входами, одним логическим выходом и двумя релейными выходами. Исходя из этого, каждый тип регулятора может быть поставлен в компоновке с третьим выходом реле или с одним аналоговым выходом.
Через дополнительный интерфейс RS485 регуляторы cTRON 16/08/04 тип 702071/72/74 могут быть объединены в коммуникационный протокол связи (Modbus).

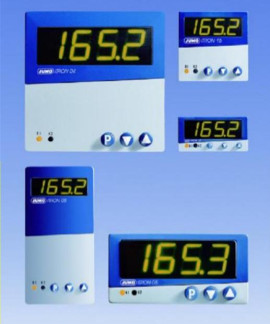

Общий вид регуляторов, места пломбирования и нанесения знаков поверки представлены на рисунке 1. Пломбирование регуляторов не предусмотрено.
а) регуляторы iTRON 04/08/16/32 тип б) регуляторы iTRONDR 100 тип 702060
702040/41/42/43/44
CJUWO) OfCON touch
[ Pri'srarimrejler
|[ ЬЛуРгодгат 01 {SoUwert 1
j 142,00
Stki Л stkg j
[proglaufreit
1@JJU
1?j01.13 tet9£*j f lifertw_99*1 Ь
142,00 ] 182,00 I
Stk1 Л Stk2 Л Stk3 О Stk4 £ [proglaufreit
Ш ®J Al о jij _■] Mj
aUlfll I U
чг5.з
г) регуляторы DICON touch тип 703571
о о
813.5
®oo
в) регуляторы dTRON 304/308/316 тип 703041/42/43/44
г) регуляторы cTRON 16/08/04 тип 702071/72/74
Регуляторы поставляются со встроенным программным обеспечением (далее по тексту -
ПО).
Метрологические характеристики регуляторов, указанные в таблице 2, нормированы с учётом влияния встроенного ПО. Идентификационные данные метрологически значимого встроенного ПО приведены в таблице 1. Идентификация ПО однозначно определяется посредством номеров версий ПО и обработки данных на персональном компьютере.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
| Модификация регулятора | Идентификационные данные (признаки) | ||
| Идентиф икационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор | |
| iTRON 04/08/16/32 тип702040/41/42/43/44 | 00400025 | 109.03.xx/3.02J, 03.03.2008 | - |
| iTRON DR 100 тип 702060 | 00435732 | 195.02.xx/2.00J, 22.05.2007 | - |
| dTRON 304/308/316 тип 703041/42/43/44 | 00432892, 00445443 | 144.01.xx/1.26J, 20.04.2017, 192.03.xx/3.05J, 27.07.2010 | - |
| DICON touch тип 703571 | 00431882, 00431884, 00432892, 00606496, 00607139, 00682707 | 177.03.xx/3.33J, 14.03.2017, 177.03.xx/3.33J, 14.03.2017, 144.01.xx/1.26J, 20.04.2017, 266.03.xx/3.03J, 10.05.2017, 46.1.1, 07.04.2017 | - |
| cTRON 16/08/04 тип 702071/72/74 | 00506060 | 223.01.xx/1.06J, 25.04.2013 | - |
Основные метрологические и технические характеристики регуляторов приведены в таблицах 2 - 3.
| Модель регулятора | Тип входа | Диапазон измерений | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % | Пределы допускаемого температурного коэффициента, млн-1/^ |
| Вход для | ||||
| термопреобразователей | ||||
| сопротивления8): | от -200 до +850 °C | ±0,05 | ||
| Pt100 (2-х, 3-х проводное | ||||
| соединение) | ||||
| от -200 до +850 °C | ±0,1 | |||
| Pt50, Pt500, Pt1000 | ||||
| DICON | (2-х, 3-х проводное | |||
| V_/l > touch тип | соединение) | от -50 до +200 °C | ±0,05 | ±50 |
| 703571 | ||||
| Cu50 (2-х и 3-х проводное | ||||
| соединение) | от -50 до +200 °C | ±0,36 1} | ||
| ±0,24 2) | ||||
| Cu100 (2-х и 3-х | ||||
| проводное соединение) | от -60 до +250 °C | ±0,1 | ||
| Ni100 (2-х и 3-х | ||||
| проводное соединение) | ||||
| Вход для термопар4) | ||||
| типов: | ||||
| L | от -200 до +800 °C | |||
| J | от -200 до +1200 °C | |||
| DICON | T | от -200 до +400 °C | ||
| touch тип | K | от -200 до +1372°C | ±0,255) | ±100 |
| 703571 | E | от -200 до +1000°C | ||
| N | от -100 до +1300°C | |||
| S | от -50 до +1768 °C | |||
| R | от -50 до +1768 °C | |||
| B | от 0 до +1820 °C |
| Модель регулятора | Тип входа | Диапазон измерений | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % | Пределы допускаемого температурного коэффициента, млн-1/^ |
| Вход для унифицированных сигналов: - напряжение постоянного тока - сила постоянного тока | от 0 до 10 В от 2 до 10 В от 0 до 1 В от 4 до 20 мА от 0 до 20 мА | ±0,1 | ±100 | |
| iTRON DR 100 тип 702060 | Вход для термопреобразователей 8) сопротивления . Pt100, Pt1000 (2-х и 3-х проводное соединение) | от -200 до +850 °C | ±0,1 | ±50 |
| Вход для термопар4) типов: L J T K N S R B | от-200 до +800 °C от -200 до +1200 °C от -200 до +400 °C от -200 до +1372°C от -100 до +1300°C от 0 до +1768 °C от 0 до +1768 °C от +300 до +1820 °C | ±0,45) | ±100 | |
| iTRON DR 100 тип 702060 | Вход для унифицированных сигналов: - напряжение постоянного тока - сила постоянного тока | от 0 до 10 В от 2 до 10 В от 4 до 20 мА от 0 до 20 мА | ±0,1 | ±100 |
| Модель регулятора | Тип входа | Диапазон измерений | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % | Пределы допускаемого температурного коэффициента, млн-1/^ |
| Вход для термопреобразователей 8) сопротивления : | ||||
| Pt100 (2-х, 3-х, 4-х проводное соединение) | от -200 до +850 °C | ±0, 11) ±0,05 2) 3) | ±50 | |
| Pt500 (2-х, 3-х, 4-х проводное соединение) | от -200 до +850 °C | ±0,4 1) ±0,22), 3) | ±100 | |
| Pt1000 (2-х, 3-х, 4-х проводное соединение) | от -200 до +850 °C | ±0, 11) ±0,2 2), 3) | ±50 | |
| dTRON 304/308/31 6 тип 703041/42/ 43/44 | Вход для термопар4) типов: L J T K E N S R B | от -200 до +800 °C от -200 до +1200 °C от -200 до +400 °C от -200 до +1372°C от -200 до +1000°C от -200 до +1300°C от 0 до +1768 °C от 0 до +1768 °C от +300 до +1820 °C | ±0,256) | ±100 |
| Вход для унифицированных сигналов: - напряжение постоянного тока | от 0 до 10 В от 2 до 10 В от 0 до 1 В | ±0,05 ±0,05 ±0,05 | ±100 |
| Модель регулятора | Тип входа | Диапазон измерений | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % | Пределы допускаемого температурного коэффициента, млн-1/°С |
| dTRON 304/308/31 6 тип 703041/42/ 43/44 | - сила постоянного тока | от 0 до 20 мА от 4 до 20 мА от 0 до 50 мА | ±0,11) ±0,052) 3) ±0, 11) ±0,052) 3) ±1,0 | ±100 |
| Вход для потенциометра | от 100 до 10 000 Ом | ±0,5 | ±100 | |
| iTRON 04/08/16/3 2 тип 702040/41/ 42/43/44 | Вход для термопреобразователей 8) сопротивления : Pt100 (2-х и 3-х проводное соединение) Pt1000 (2-х и 3-х проводное соединение) | от -200 до +850 °C от -200 до +850 °C | о" о" ±± | ±50 |
| Вход для термопар4) типов: L J T K N S R B | от -200 до +800 °C от -200 до +1200 °C от -200 до +400 °C от -200 до +1372°C от -200 до +1300°C от 0 до +1768 °C от 0 до +1768 °C от +300 до +1820 °C | ±0,46) | ±100 |
| Модель регулятора | Тип входа | Диапазон измерений | Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % | Пределы допускаемого температурного коэффициента, млн-1/^ |
| Вход для унифицированных сигналов: -напряжение постоянного тока -сила постоянного тока | от 0 до 10 В от 2 до 10 В7) от 0 до 1 В7) от 0,2 до 1 В от 4 до 20 мА от 0 до 20 мА | ±0,1 | ±100 | |
| ^RON 16/08/04 тип 702071/ 72/74 | Вход для термопреобразователей 8) сопротивления : Pt100 (2-х и 3-х провод. соединение) Pt1000 (2-х и 3-х проводное соединение) | от -200 до +850 °C от -200 до +850 °C | ±0,41) ±0,12) ±0,21) ±0,12) | ±50 |
| ^RON 16/08/04 тип 702071/ 72/74 | Вход для термопар4) типов: L J T K E N S R B | от -200 до +800 °C от -200 до +1200 °C от -200 до +400 °C от -200 до +1372°C от -200 до +900 °C от -100 до +1300°C от 0 до +1768 °C от 0 до +1768 °C от +300 до +1820 °C | ±0,256) | ±100 |
| Вход для унифицированных сигналов: -напряжение постоянного тока -сила постоянного тока | от 0 до 10 В от 2 до 10 В от 0 до 20 мА от 4 до 20 мА | ±0,1 | ±100 |
Продолжение таблицы 2_
Примечания:
1) Для двухпроводного соединения;
2) Для трехпроводного соединения;
3) Для четырехпроводного соединения;
4) НСХ термопар по ГОСТ 8.585-2001;
5) Погрешность канала компенсации температуры холодного спая (со встроенным термочувствительным элементом Pt100) ±1 °C;
6) С учетом погрешности канала компенсации температуры холодного спая (со встроенным термочувствительным элементом Pt100);
7) Опция только для типа 702040/41 с 2 релейными выходами;
_8) НСХ термопреобразователей сопротивления по ГОСТ 6651-2009._
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % | 20±5 от 30 до 80 |
| Рабочие условия измерений: а) температура окружающего воздуха, °C: - для регуляторов iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRONDR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44 - для регуляторов DICON touch тип 703571, ^RON 16/08/04 тип 702071/72/74 б) относительная влажность воздуха (без конденсации влаги), %, не более: - для регуляторов iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRONDR 100 тип 702060 - для регуляторов dTRON 304/308/316 тип 703041/42/43/44,DITON touch тип 703571, cTRON 16/08/04 тип 702071/72/74 | от 0 до +50 от -5 до +50 75 90 |
| Параметры электрического питания, В: - от источника напряжения переменного тока частотой от 48 до 63 Гц - от источника напряжения постоянного тока | от 110 до 240 от 20 до 30 от 20 до 53 от 20 до 30 от 20 до 53 от 10 до 18 |
| Наименование характеристики | Значение |
| Масса, кг не более: | |
| - для регуляторов iTRON 04/08/16/32 тип 702040/41/42/43/44 | 0,20 |
| - для регуляторов iTRONDR 100 тип 702060 | 0,16 |
| - для регуляторов dTRON 304/308/316 тип 703041/42/43/44 | 0,49 |
| - для регуляторов DICON touch тип 703571 | 1,00 |
| - ^RON 16/08/04 тип 702071/72/74 | 0,25 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| - для регуляторов iTRON 04/08/16/32 тип 702040/41/42/43/44, | 96x96x70 |
| - для регуляторов iTRONDR 100 тип 702060, | 22,5x109x124,8 |
| - для регуляторов dTRON 304/308/316 тип 703041/42/43/44 | 96x96x90 |
| - для регуляторов DICON touch тип 703571 | 96x96x130 |
| - ^RON 16/08/04 тип 702071/72/74 | 96x96x90,5 |
| Средняя наработка на отказ, ч | 80 000 |
| Средний срок службы, лет | 20 |
наносится на регуляторы в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность регуляторов представлена в таблице 4.
Таблица 4 - Комплектность регуляторов
| Наименование | Количество |
| Регулятор | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется согласно документу МП 69087-17 «Регуляторы-измерители iTRON 04/08/16/32 тип 702040/41/42/43/44, iTRON DR 100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON touch тип 703571, cTRON 16/08/04 тип 702071/72/74. Методика поверки» утвержденному ООО «ИЦРМ» 23.06.2017 г.
Основное средство поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичного средства поверки, обеспечивающего определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к регуляторам-измерителям iTRON04/08/16/32 тип 702040/41/42/43/44, iTRON DR100 тип 702060, dTRON 304/308/316 тип 703041/42/43/44, DICON touch тип 703571, cTRON 16/08/04 тип 702071/72/74
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования
