Аппаратура геодезическая спутниковая одночастотная МТ-5, 69089-17

69089-17
Аппаратура геодезическая спутниковая одночастотная МТ-5 (далее - приемники) предназначена для определения приращений координат и измерений длин базисных линий.
Документы
Карточка СИ
Номер в госреестре 69089-17
Наименование СИ Аппаратура геодезическая спутниковая одночастотная
Обозначение типа СИ МТ-5
Изготовитель АО "ПО "Уральский оптико-механический завод им.Э.С.Яламова" (УОМЗ), г.Екатеринбург
Год регистрации 2017
Срок свидетельства 25.10.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Аппаратура геодезическая спутниковая одночастотная МТ-5 (далее - приемники) предназначена для определения приращений координат и измерений длин базисных линий.

Описание

Принцип действия приемников основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем и их последующей обработке.

Основной частью приемника является смарт-терминал, который конструктивно выполнен в моноблочном корпусе из прочного пластика, обеспечивающего защиту внутренних модулей от внешних воздействий. Также в корпусе смарт-терминала расположен модуль беспроводной технологии Bluetooth.

На верхней панели смарт-терминала расположены:

-    кнопка «Вкл/Выкл» - для включения и выключения приемника;

-    четыре светодиодных индикатора: «Bluetooth» - светится при использовании Bluetooth; «Подключение» - светится при получении дифференциальных поправок; «Спутники» - светится при получении сигнала от спутников; «Электропитание» - светится красным цветом в процессе заряда приемника, зелёным - в рабочем режиме.

На задней панели корпуса смарт-терминала расположены три разъема с резиновыми заглушками:

-    разъем для подключения внешних miniUSB для подключения к персональному компьютеру;

-    разъём для microSIM;

-    разъем для подключения внешней антенны.

Приемник позволяет одновременно использовать спутники навигационных систем ГЛОНАСС, GPS, Beidou.

Пломбирование крепёжных винтов корпуса приемников не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

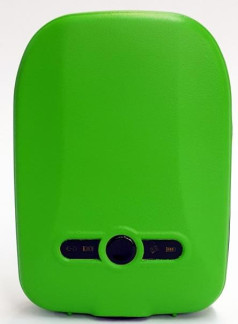

Общий вид смарт-терминала приведен на рисунке 1. Внешний вид смарт-терминала со стороны нижней панели с указанием места нанесения знака утверждения типа приведен на рисунке 2.

Программное обеспечение

Приемники поставляются со встроенным программным обеспечением (далее - ПО) «up-date_v2.5.20170222.bin». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. В комплекте с приемниками поставляются также ПО постобработки: «StaticToRinex» и «GEO Geomatics Office» (GGO), устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей приемника, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также постобработка измеренных данных. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные

Наименование ПО

Значение

аппаратно-встроенная программа для аппаратуры геодезической спутниковой одночастотной МТ-5 «update v2.5.20170222.bin»

программа для постобработки «StaticToRinex»

программа для постобработки «GEO Geomatics Office»

Идентиф икационное наименование ПО

update v2.5.20170222.bin

StaticToRinex 20161128. exe

GG0_20170328.m

si

Номер версии (идентификационный номер) ПО

update v2.5.20170222

Static-ToRinex 20161128 v1.0

GGO 20170328 v 1.0.0

Цифровой идентификатор ПО

e4f8b02adda9e417a18f2f9ebc

7c92db

257a3adebd34e46f7d

22abc08d935c3f

2627caf3169cd15d

8372376e1691a27

3

Алгоритм вычисления цифрового идентификатора ПО

MD5

MD5

MD5

Метрологически значимая часть ПО приемников и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014

Технические характеристики

приведены в таблице 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Режим «Автономный»

Доверительные границы абсолютной погрешности измерений координат (при доверительной вероятности 0,997), мм:

- в плане

±3600

- по высоте

±3600

Режимы «Статика» и «Быстрая статика»** Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм:

- в плане

±3(3 + 1 10-6D*)

- по высоте

±3(5 + 1 • 10-6D)

Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)»

Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм:

- в плане

±3(10 + 1 10-6D)

- по высоте

±3(20 + 110-6d)

Режим «Дифференциальные кодовые измерения»*** Доверительные границы абсолютной погрешности измерений координат (при доверительной вероятности 0,997), мм:

- в плане

±900

- по высоте

±1800

* D - измеряемое расстояние, мм;

** Диапазон длин базисов от 0,07 до 30 км *** Диапазон работы режима от 0,07 до 30 км

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Каналы

372

Принимаемые сигналы

-    GPS:L1;

-    ГЛОНАСС :L1

-    BEIDOU:B1

Напряжение питания постоянного тока (встроенная аккумуляторная батарея), В

3,7

Диапазон рабочих температур, °С

от -30 до +55

Г абаритные размеры (длина х ширина х высота), мм, не более

120 х 86 х 32

Масса, кг, не более

0,35

Комплектность

Комплект поставки приведен в таблице 4.

Таблица 4 - Комплект поставки

Наименование

Обозначение

Количество,

шт.

1 Аппаратура геодезическая спутниковая одночастотная в составе:

-    смарт-терминал МТ-5

-    адаптер сетевой

-    комплект переходников для адаптера

-    кабель USB

-    антенна внешняя *

-    сумка поясная

-    коробка транспортировочная

МТ-5 UA-35 BD

1 комплект 1 1 1 1 1 1 1

2 Компакт-диск с программным обеспечением и документацией в составе:

-    программное обеспечение «Static-ToRinex 20161128.exe»

-    программное обеспечение «GGO 20170328.msi»

1

1

1

3 «Аппаратура геодезическая спутниковая одночастотная МР-8». Руководство по эксплуатации

5018.00000000 РЭ

1

4 «Аппаратура геодезическая спутниковая одночастотная МР-8». Паспорт

5018.00000000 ПС

1

* Комплектуется по заказу потребителя

Поверка

осуществляется в соответствии с документом ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».

Основные средства поверки:

-    эталонный пространственный полигон 2-го разряда по МИ 2292-94, доверительные границы абсолютной погрешности полигона (при доверительной вероятности 0,95) при измерении приращений координат в плане ±30 мм;

-    линейные базисы по ГОСТ Р 8.750-2011, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(110-6D) мм, где D - длина базиса в миллиметрах;

-    линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер № 66266-16 в Федеральном информационном фонде;

-    рулетка измерительная металлическая 2 м по ГОСТ 7502-98, регистрационный номер № 46391-11 в Федеральном информационном фонде;

-    термогигрометр «ИВА-6Н-КП-Д, регистрационный номер № 46434-11 в Федеральном информационном фонде, пределы допускаемой абсолютной погрешности измерения температуры ±0,3 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».

Аппаратура геодезическая спутниковая одночастотная МТ-5. Технические условия. ТУ 4433-153-07539541-2016.

69089-17
Номер в ГРСИ РФ:
69089-17
Производитель / заявитель:
АО "ПО "Уральский оптико-механический завод им.Э.С.Яламова" (УОМЗ), г.Екатеринбург
Год регистрации:
2017
Cрок действия реестра:
25.10.2022
