| Номер в госреестре | 69090-17 |
| Наименование СИ | Аппаратура геодезическая спутниковая многочастотная |
| Обозначение типа СИ | СМР-9 |
| Изготовитель | АО "ПО "Уральский оптико-механический завод им.Э.С.Яламова" (УОМЗ), г.Екатеринбург |
| Год регистрации | 2017 |
| Срок свидетельства | 25.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая многочастотная СМР-9 (далее - приемники) предназначена для определения приращений координат и измерений длин базисных линий.
Принцип действия приемников основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем и их последующей обработке.
Конструктивно приемник выполнен в моноблочном корпусе и содержит приёмник радиосигналов со встроенной антенной, GSM/GPRS-модема, устройство связи Bluetooth, Wi-Fi, запоминающее устройство с внутренней памятью и съемной картой памяти SD, фотокамеру, съемную аккумуляторную батарею.
На передней панели приемника размещены:
- сенсорный дисплей;
- микрофон;
- динамик;
- три светодиодных индикатора: «Аккумулятор» - отображает процесс заряда аккумуляторной батареи, «Приёмник» - светится, когда приемник включен; «Статус» - отображает включение Bluetooth и/или телефона;
- восемь кнопок: кнопка «Вкл/Выкл» для включения/выключения приемника; четыре функциональные кнопки; кнопка перехода в Windows; навигационная кнопка и кнопка перезагрузки.
Приёмник имеет miniUSB-разъем последовательного порта, разъем SIM-карты, разъем для подключения внешней GPS/ГЛОНАСС антенны и разъем для подключения внешнего электропитания.
На дисплее приемника отображается:
- информация о режиме измерения;
- информация о количестве спутников, передающих радиосигналы в текущий момент;
- качество принимающих радиосигналов;
- степень разряда аккумулятора;
- состояние памяти;
- карта местности;
- координаты съемочных точек и азимуты направлений.
Приемники позволяют одновременно использовать спутники навигационных систем ГЛОНАСС, GPS, Beidou.
Пломбирование крепёжных винтов корпуса приемников не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

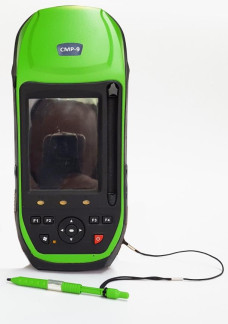

Внешний вид приемника с указанием места нанесения знака утверждения типа приведен на рисунках 1 и 2.
Рисунок 2 - Внешний вид приемника со стороны нижней панели
Приемники поставляются со встроенным программным обеспечением (далее ПО) «S7PB0505.nb0» и «S7PO0515.bin». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. В комплекте с приемниками поставляются также ПО: «StaticToRinex», «GEO Geomatics Office» («GGO»), устанавливаемое на персональный компьютер и «eSurvey», «StarConfigTool», устанавливаемое на приемник. С помощью указанного ПО обеспечивается взаимодействие модулей приемника, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также постобработка измеренных данных. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
| Наименование ПО | Значение | ||
| Аппаратно-встроенная программа для аппаратуры геодезической спутниковой одночастотной СМР-9 | Программа для постобработки «StaticToRinex» | ||
| Идентиф икационное наименование ПО | S7PB0505.nb0 | S7PO0515.bin | StaticToRinex 20161128.exe |
| Номер версии (идентификационный номер) ПО | S7PB0505 | S7PO0515 | StaticToRinex 20161128 v1.0 |
| Цифровой идентификатор ПО | f20a88676bd8ec 4c1d9e9af0c971 651e | 37229999a028a8204b6a 009bfb35670f | 257a3adebd34e46f7d22abc08d 935c3f |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 | MD5 |
| Продолжение таблицы 1 | |||
| Наименование ПО | Значение | ||
| Программа для постобработки «GEO Geomatics Office» | Программа для взаимодействия модулей «eSurvey» | Программа для настойки модулей «StarConfigTool» | |
| Идентиф икационное наименование ПО | GGO_20170328.msi | Shvabe eSur-vey_20161230.CAB | Geo Config-Tool_20170121.CAB |
| Номер версии (идентификационный номер) ПО | GGO 20170328 v1.0 .0 | Shvabe eSur-vey_2016123 0_v3.0 | Geo Config-Tool_20170121_V1.0 |
| Цифровой идентификатор ПО | 2627caf3169cd15d83 72376e1691a273 | 2262223e7bf0ff6b2bcc 0e6fd6180b31 | 4db070dfcf0d9483dbfa63 91638cdb19 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 | MD5 |
Метрологически значимая часть ПО аппаратуры и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014
| Наименование характеристики | Значение |
| Режим «Автономный» Доверительные границы абсолютной погрешности измерений координат (при доверительной вероятности 0,997), мм: - в плане | ±3600 |
| - по высоте | ±3600 |
| Режимы «Статика» и «Быстрая статика» ** Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм: - в плане | ±3(6 + 1 • 10-6D*) |
| - по высоте | ±3(8 + 1 10-6D) |
| Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм: - в плане | ±3(20 + 1 • 10-6D) |
| - по высоте | ±3(30 + 110-6d) |
| Режим «Дифференциальные кодовые измерения» *** Доверительные границы абсолютной погрешности измерений координат (при доверительной вероятности 0,997), мм: - в плане | ±900 |
| - по высоте | ±1800 |
| * D - измеряемое расстояние, мм; ** Диапазон длин базисов от 0,07 до 30 км *** Диапазон работы режима от 0,07 до 30 км |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Каналы | 372 |
| Принимаемые сигналы | - GPS:L1C/A, L1C, L2C, Ь2Р - ГЛОНАСС: L1, L2 - BEIDOU: B1, B2, В3 |
| Напряжение питания постоянного тока (встроенная аккумуляторная батарея), В | 11,1 |
| Диапазон рабочих температур, °С | от -20 до +60 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 234 х 99 х 56 |
| Масса, кг, не более | 0,90 |
наносится в виде наклейки непосредственно на корпус аппаратуры и на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Обозначение | Количество, шт. |
| 1 Аппаратура геодезическая спутниковая многочастотная в составе: | СМР-9 | 1 комплект |
| - приемник СМР-9 | 1 | |
| - адаптер для заряда аккумуляторной батареи с комплектом переходников | 1 | |
| - батарея аккумуляторная | 1 | |
| - кабель USB | 1 | |
| - кабель OTG быстрого подключения | 1 | |
| - ремешок наручный | 1 | |
| - стилус | 1 | |
| - сумка | 1 | |
| - пленка защитная на экран | ||
| - коробка транспортировочная | 1 | |
| 2 Компакт-диск с программным обеспечением и документацией в составе: | 1 | |
| - программное обеспечение «StaticToRinex 20161128»; | 1 | |
| - программное обеспечение «GGO 20170328»; | 1 | |
| - программное обеспечение «Shvabe eSurvey 20161230» | 1 | |
| 3 «Аппаратура геодезическая спутниковая многочастотная СМР-9». Руководство по эксплуатации | 5017.00000000 РЭ | 1 |
| 4 «Аппаратура геодезическая спутниковая многочастотная СМР-9». Паспорт | 5017.00000000 ПС | 1 |
осуществляется в соответствии с документом ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Основные средства поверки:
- эталонный пространственный полигон 2-го разряда по МИ 2292-94, доверительные границы абсолютной погрешности полигона (при доверительной вероятности 0,95) при измерении приращений координат в плане ±30 мм;
- линейные базисы по ГОСТ Р 8.750-2011, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(110-6D) мм, где D - длина базиса в миллиметрах;
- линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер № 66266-16 в Федеральном информационном фонде;
- рулетка измерительная металлическая 2 м по ГОСТ 7502-98, регистрационный номер № 46391-11 в Федеральном информационном фонде;
- термогигрометр «ИВА-6Н-КП-Д», регистрационный номер № 46434-11 в Федеральном информационном фонде, пределы допускаемой абсолютной погрешности измерения температуры ±0,3 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
Аппаратура геодезическая спутниковая многочастотная СМР-9. Технические условия. ТУ 4433-152-07539541-2016.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
