| Номер в госреестре | 69092-17 |
| Наименование СИ | Аппаратура геодезическая спутниковая многочастотная |
| Обозначение типа СИ | МР-8 |
| Изготовитель | АО "ПО "Уральский оптико-механический завод им.Э.С.Яламова" (УОМЗ), г.Екатеринбург |
| Год регистрации | 2017 |
| Срок свидетельства | 25.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая многочастотная МР-8 (далее - приемники) предназначена для определения приращений координат и измерений длин базисных линий.
Принцип действия приемников основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем и их последующей обработке.
Конструктивно приемник состоит из основных частей: смарт-антенны, контроллера полевого, антенн УКВ и GSM. Смарт-антенна выполнена в моноблочном корпусе, состоящим из двух частей, обеспечивающих защиту внутренних модулей от внешних воздействий. Нижняя часть смарт-антенны изготовлена из магниевого сплава, а верхняя - из пластика. Также в корпусе смарт-антенны расположен модуль беспроводной технологии Bluetooth. Принимаемая со спутников информация записывается во внутреннюю память.
На передней панели смарт-антенны расположены:
- ЖК-дисплей;
- две кнопки: «FN» - функциональная кнопка; кнопка «Вкл/Выкл» - для включения и выключения приемника;
- три светодиодных индикатора: «Bluetooth» - светится при использовании Bluetooth; «Спутники» - светится при получении сигнала от спутников; «Запись» - отображает статус записи статических данных.
На нижней панели корпуса смарт-антенны расположены четыре разъема с резиновыми заглушками:
- разъем для подключения внешней GSM антенны;
- разъем для подключения внешней УКВ антенны;
- разъём Lemo5, выполняющий функцию USB и RS232;
- разъем Lemo7 для подключения к внешнему каналу передачи данных или к внешнему источнику питания.
Полевой контроллер предназначен для удобства управления и контроля рабочих режимов приемника в полевых условиях. Контроллер позволяет осуществлять беспроводное соединение с другими устройствами при помощи встроенного модуля Bluetooth, а также подключаться к беспроводным сетям при помощи WI-FI. Контроллер оснащен сотовым модемом, который позволяет загружать и передавать информацию через сеть Internet.
Смарт-антенна соединяется с передающими и принимающими во все направления антеннами УКВ (частота 430 МГц, усиление 2,15 дБ) или GSM (диапазоны от 824 до 960 МГц и от 1710 до 1880 МГц, усиление около 2 дБ).
Приемник позволяет одновременно использовать спутники навигационных систем ГЛОНАСС, GPS, BEIDOU.
Пломбирование крепёжных винтов корпуса приемников не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

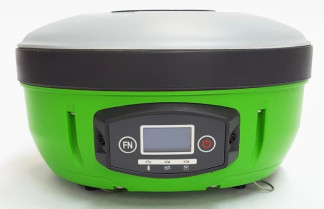

Общий вид смарт-антенны представлен на рисунке 1. Внешний вид смарт-антенны со стороны нижней панели с указанием места нанесения знака утверждения типа приведен на рисунке 2. Внешний вид контроллера и антенн приведен на рисунках 3 - 5.
Приемники поставляются со встроенным программным обеспечением (далее - ПО) «G973-170217RU.bin», полевой контроллер со встроенным ПО «P9OS0115.bin», «P9BT0109.nb0» и устанавливаемым «eSurvey». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. В комплекте с приемниками поставляются также ПО: «StaticToRinex», «STONEX Assistant», «GEO Geomatics Office» (GGO), устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей приемника и полевого контроллера, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также постобработка измеренных данных. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные
| Наименование ПО | Значение | ||
| аппаратно-встроенная программа для аппаратуры геодезической спутниковой одночастотной МР-8, G973-170217RU.bin | программа для постобработки « StaticToRinex» | программа для постобработки «GEO Geomatics Office» | |
| Идентификационное наименование ПО | G973-170217RU.bin | Static- ToRinex 2016112 8.exe | GGO_20170328.msi |
| Номер версии (идентификационный номер) ПО | G973-170217RU.bin | Static- ToRinex 2016112 8 v1.0 | GGO_20170328_v1.0.0 |
| Цифровой идентификатор ПО | 824bd7ac5ac960cac50e4ed 348491786 | 257a3adebd34e46 f7d22abc08d935c3f | 2627caf3169cd15d8372 376e1691a273 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 | MD5 |
Продолжение таблицы 1
| Наименование ПО | Значение | |||
| программа для взаимодействия модулей «eSurvey» | программа для настойки модулей STONEX Assistant | аппаратно-встроенная программа для контроллера Р-6 | ||
| Идентификационное наименование ПО | Shvabe eSurvey 20161230.CAB | Assistant Setup.msi | P9OS0115.bi n | P9BT0109.n b0 |
| Номер версии (идентификационный номер) ПО | Shvabe eSurvey 20161230 v3.0 | Assistant Setup.msi | P9OS0115 | P9BT0109 |
| Цифровой идентификатор ПО | 2262223 e7bf0ff6b2b cc0e6fd6180b31 | 0b6bc1eadd52c3c12 9f090b47f3a236b | e70386bfba26 24b56188381 84cdf7848 | 1475da9c0fc 2051d30a988 a195c12f51 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 | MD5 | MD5 |
Метрологически значимая часть ПО приемников и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Режим «Автономный» Доверительные границы абсолютной погрешности измерений координат (при доверительной вероятности 0,997), мм: - в плане | ±3600 |
| - по высоте | ±3600 |
| Режимы «Статика» и «Быстрая статика»** Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм: - в плане | ±3(3 + 110-6D*) |
| - по высоте | ±3(5 + 110-6D) |
| Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)»** Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм: - в плане | ±3(10 + 110-6D*) |
| - по высоте | ±3(20 + 1 10-6D) |
| Режим «Дифференциальные кодовые измерения»*** Доверительные границы абсолютной погрешности измерений координат (при доверительной вероятности 0,997), мм: - в плане | ±900 |
| - по высоте | ±1800 |
| * D - измеряемое расстояние, мм; ** Диапазон длин базисов от 0,07 до 30 км *** Диапазон работы режима от 0,07 до 30 км |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 372 |
| Принимаемые сигналы | - GPS:L1C/A, L1C, L2C, Ь2Р - ГЛОНАСС: L1, L2 - BEIDOU: B1, B2 |
| Напряжение питания постоянного тока: - от аккумуляторной батареи, В - от внешнего источника, В | 7,4 от 9 до 18 |
| Диапазон рабочих температур, °С | от -40 до +75 |
| Габаритные размеры, мм, не более: - смарт-антенна (диаметр х высота) - контроллер полевой Р-6 (длина х ширина х высота) | 186 х 96 195 х 95 х 45 |
| Масса, кг, не более: - смарт-антенна (с аккумуляторной батареей и УКВ антенной) - контроллер полевой (с аккумуляторной батареей) | 1,2 1,0 |
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| 1 Аппаратура геодезическая спутниковая многочастотная в составе: | МР-8 | 1 комплект |
| - смарт-антенна МР-8 | 1 | |
| - батарея аккумуляторная | 2 | |
| - устройство зарядное | 1 | |
| - адаптер к зарядному устройству с набором переходников | 1 | |
| - антенна УКВ | 1 | |
| - антенна GSM | 1 | |
| - рулетка | 1 | |
| - отвертка | 1 | |
| - кабель для приёма и передачи данных | 1 | |
| - футляр транспортировочный для смарт-антенны МР-8 | 1 | |
| - стойка для крепления смарт-антенны | 1 | |
| - адаптер поворотный | 1 | |
| - адаптер быстросъемный | 1 | |
| - контроллер полевой | Р-6 | 1 |
| - адаптер к зарядному устройству с набором переходников (для Р-6) - батарея аккумуляторная (для Р-6) | 1 | |
| - устройство зарядное (для Р-6) | 1 | |
| - кабель USB (для Р-6) | 1 | |
| - кабель быстрого подключения (для Р-6) | 1 | |
| - коробка транспортировочная (для Р-6) | 1 | |
| 2 Компакт-диск с программным обеспечением и документацией в составе: | 1 | |
| - программное обеспечение «StaticToRinex 20161128» | 1 | |
| - программное обеспечение «GGO 20170328» | 1 | |
| - программное обеспечение «Assistant Setup.msi» | 1 | |
| - программное обеспечение «Shvabe eSur-vey 20161230» | 1 | |
| 3 «Аппаратура геодезическая спутниковая многочастотная МР-8». Руководство по эксплуатации | 5014.00000000 РЭ | 1 |
| 4 «Аппаратура геодезическая спутниковая многочастотная МР-8». Паспорт | 5014.00000000 ПС | 1 |
осуществляется в соответствии с документом ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки». Основные средства поверки:
- эталонный пространственный полигон 2-го разряда по МИ 2292-94, доверительные границы абсолютной погрешности полигона (при доверительной вероятности 0,95) при измерении приращений координат в плане ±30 мм; регистрационный номер 42014-09 в Федеральном информационном фонде;;
- линейные базисы по ГОСТ Р 8.750-2011, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(110-6D) мм, где D - длина базиса в миллиметрах;
- линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер № 66266-16 в Федеральном информационном фонде;
- рулетка измерительная металлическая 2 м по ГОСТ 7502-98, регистрационный номер № 46391-11 в Федеральном информационном фонде;
- термогигрометры ИВА-6Н-КП-Д, пределы допускаемой абсолютной погрешности измерений температуры ±0,3 °С; регистрационный номер № 46434-11 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений»
Аппаратура геодезическая спутниковая многочастотная МР-8. Технические условия. ТУ4433-149-07539541-2016
| Зарегистрировано поверок | 50 |
| Поверителей | 5 |
| Актуальность данных | 22.11.2024 |
