Государственный реестр средств измерений

Аппаратура геодезическая спутниковая многочастотная РC-2, 69093-17

69093-17
Аппаратура геодезическая спутниковая многочастотная РС-2 (далее - приемники) предназначена для определения приращений координат и измерений длин базисных линий.
Документы
Карточка СИ
Номер в госреестре 69093-17
Наименование СИ Аппаратура геодезическая спутниковая многочастотная
Обозначение типа СИ РC-2
Изготовитель АО "ПО "Уральский оптико-механический завод им.Э.С.Яламова" (УОМЗ), г.Екатеринбург
Год регистрации 2017
Срок свидетельства 25.10.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Аппаратура геодезическая спутниковая многочастотная РС-2 (далее - приемники) предназначена для определения приращений координат и измерений длин базисных линий.

Описание

Принцип действия приемников основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем и их последующей обработке.

Конструктивно приемник состоит из основных частей: спутниковой геодезической антенны и станции (приёмника радиосигналов). В корпусе станции расположены модули беспроводных технологий Bluetooth. Принимаемая со спутников информация записывается во внутреннюю память станции.

На передней панели станции расположены:

-    две функциональные кнопки;

-    четыре навигационных кнопки («Вверх», «Вниз», «Влево», «Вправо»);

-    кнопка «Вкл/Выкл» - для включения и выключения приемника;

-    четыре светодиодных индикатора: «Bluetooth» - светится при использовании Bluetooth; Спутники» - светится при получении сигнала от спутников; «Запись» - отображает статус записи данных и мигает в процессе записи; «Электропитание» - светится красным цветом в процессе работы приемника.

На задней панели корпуса станции расположены следующие разъемы:

-    порт с двухштырьковым разъемом Lemo для подключения питания базовой станции;

-    порт с разъемом TNC для подключения внешней спутниковой геодезической антенны;

-    порт с разъемом TNC для подключения внешних часов приёмника;

-    два порта RS-232 с семиштырьковым разъемом Lemo для подключения к контроллеру или ПК;

-    последовательный порт DB9;

-    разъем для SIM-карты стандартного размера;

-    разъем Ethernet RJ45;

-    разъем для 1PPS выход 1 импульс/секунда;

-    разъем для EVENT ввод события.

Станция имеет miniUSB-разъем последовательного порта, разъем SIM-карты, разъем для подключения внешней GPS/ГЛОНАСС антенны и разъем для подключения внешнего электропитания.

Приемник позволяет одновременно использовать спутники навигационных систем ГЛОНАСС, GPS, BeiDou.

Пломбирование крепёжных винтов корпуса станции не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Общий вид станции представлен на рисунке 1. Внешний вид станции со стороны нижней панели с указанием места нанесения знака утверждения типа приведен на рисунке 2.

Программное обеспечение

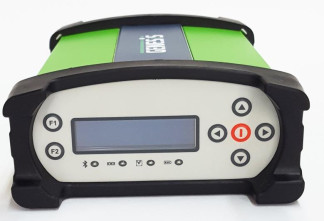

Рисунок 1 - Общий вид станции

Приемники РС-2 поставляются со встроенным программным обеспечением (далее ПО) «Net20 Plus-20170221-bootv0204-kenelv0214-app0212-web0212.bin». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. В комплекте с приемниками поставляются также ПО: «StaticToRinex» и «GEO Geomatics Office» (GGO), устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей приемника и полевого контроллера, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также постобработка измеренных данных.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные

Наименование

ПО

Значение

аппаратно-встроенная программа для аппаратуры геодезической спутниковой одночастотной РС-2, «Net20 Plus-20170221 -bootv0204-kenelv0214-app0212-web0212.bin»

программа для

постобработки

«StaticToRinex»

программа для постобработки «GEO Geomatics Office»

Идентификационное наименование ПО

Net20 Plus-20170221-bootv0204-kenelv0214-app0212-web0212.bin

StaticToRinex 20161128. exe

GG0_20170328.ms

i

Номер версии (идентификационный номер) ПО

Net20Plus-20170221-

bootv0204-kenelv0214-

app0212-web0212.bin

StaticToRinex 20161128 v1.0

GGO 20170328 v1 .0.0

Цифровой идентификатор ПО

8cf33f4cc2b23aef2e8a3bbe1c2f

b469

257a3adebd34e46f7d

22abc08d935c3f

2627caf3169cd15d8

372376e1691a273

Алгоритм вычисления цифрового идентификатора ПО

MD5

MD5

MD5

Метрологически значимая часть ПО приемников и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014

Технические характеристики

приведены в таблице 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Режим «Автономный»

Доверительные границы абсолютной погрешности измерений координат (при доверительной вероятности 0,997), мм:

- в плане

±3600

- по высоте

±3600

Режимы «Статика» и «Быстрая статика»** Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм:

- в плане

±3(3 + 1 10-6D*)

- по высоте

±3(5 + 110-6D)

Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)»**

Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм:

- в плане

±3(10 + 1 10-6D)

- по высоте

±3(20 + 110-6d)

Режим «Дифференциальные кодовые измерения»*** Доверительные границы абсолютной погрешности измерений координат (при доверительной вероятности 0,997), мм:

- в плане

±900

- по высоте

±1800

* D - измеряемое расстояние, мм;

** Диапазон длин базисов от 0,07 до 30 км *** Диапазон работы режима от 0,07 до 30 км

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Каналы

372

Принимаемые сигналы

-    GPS:L1C/A, L1C, L2C, Ь2Р

-    ГЛОНАСС: L1, L2

-    BEIDOU: B1, B2, В3

Напряжение питания постоянного тока:

- от аккумуляторной батареи, В

11,1

- от внешнего источника, В

от 9 до 16

Диапазон рабочих температур, °С

от -30 до +65

Г абаритные размеры станции (длина х ширина х высота), мм, не более

222х164х79

Масса станции, кг, не более

2,0

Комплектность

Комплект поставки приведен в таблице 4.

Таблица 4 - Комплект поставки

Наименование

Обозначение

Количество,

шт.

1 Аппаратура геодезическая спутниковая многочастотная в составе:

-    станция РС-2

-    адаптер сетевой с набором переходников

-    кабель USB/RS-232

-    кабель DB9-RS232

-    кабель последовательный

-    кабель антенный 3 м (по заказу потребителя)

-    антенна

-    коробка транспортировочная

РС-2

BD

1 комплект

1

1

1

1

1

1

1

1

2 Компакт-диск с программным обеспечением и документацией в составе:

-    программное обеспечение «StaticToRinex 20161128.exe»

-    программное обеспечение «GGO 20170328.msi»

1

1

1

3 «Аппаратура геодезическая спутниковая многочастотная РС-2». Руководство по эксплуатации

5016.00000000 РЭ

1

4 «Аппаратура геодезическая спутниковая многочастотная РС-2». Паспорт

5016.00000000 ПС

1

Поверка

осуществляется в соответствии с документом ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».

Основные средства поверки:

-    эталонный пространственный полигон 2-го разряда по МИ 2292-94, доверительные границы абсолютной погрешности полигона (при доверительной вероятности 0,95) при измерении приращений координат в плане ±30 мм;

-    линейные базисы по ГОСТ Р 8.750-2011, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(110-6D) мм, где D - длина базиса в миллиметрах;

-    линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер № 66266-16 в Федеральном информационном фонде;

-    рулетка измерительная металлическая 2 м по ГОСТ 7502-98, регистрационный номер № 46391-11 в Федеральном информационном фонде;

-    термогигрометр ИВА-6Н-КП-Д, регистрационный номер № 46434-11 в Федеральном информационном фонде, пределы допускаемой абсолютной погрешности измерения температуры ±0,3 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений»

Аппаратура геодезическая спутниковая многочастотная РС-2. Технические условия. ТУ 4433-151-07539541-2016

69093-17
Номер в ГРСИ РФ:
69093-17
Производитель / заявитель:
АО "ПО "Уральский оптико-механический завод им.Э.С.Яламова" (УОМЗ), г.Екатеринбург
Год регистрации:
2017
Cрок действия реестра:
25.10.2022
