| Номер в госреестре | 69105-17 |
| Наименование СИ | Регистраторы температуры |
| Обозначение типа СИ | Автоскоп-Т |
| Изготовитель | ООО "Климат Контроль", г.Челябинск |
| Год регистрации | 2017 |
| Срок свидетельства | 31.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы температуры Автоскоп-Т (далее по тексту - регистраторы) предназначены для измерений температуры, а также для отображения, распечатки и фиксации в энергонезависимой памяти показаний температуры.
Принцип действия регистраторов основан на измерении и преобразовании сигнала первичного термопреобразователя сопротивления, имеющего на выходе сигналы в виде изменения электрического сопротивления (Pt100, a=0,00385 °С-1). Типы термопреобразователей сопротивлений, применяемые с регистратором, представлены в таблице 1.
Таблица 1 - Типы термопреобразователей сопротивлений
| Тип средства измерений | Регистрационный номер в ФИФ |
| Термопреобразователи сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395 | 56560-14 |
| Термопреобразователи сопротивления платиновые ТСП и ТСП-К | 65539-16 |
| Термометры сопротивления (Термопреобразователи сопротивления) Дтс | 28354-10 |
| Термопреобразователи сопротивления из платины и меди ТС-1388/1М, ТС-1388/1-1М, ТС-1388/2-1М, ТС-1388/2-3М, ТС-1388/13М | 61352-15 |
| Термопреобразователи сопротивления ТСП, ТСМ | 50071-12 |
| Термопреобразователи сопротивления ТСМг и ТСПг | 51307-12 |
| Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200 | 26224-12 |
Регистраторы конструктивно выполнены в корпусе с расположенными на нем органами управления и индикации, устройства для печати термочеков, входных разъемов для подключения термопреобразователей сопротивления, подачи напряжения питания, входных сигналов и интерфейсов 1-Ware, RS-485, USB. Регистраторы выполнены на основе микропроцессора и обеспечивают аналого-цифровое преобразование сигнала от первичного преобразователя, обработку результатов измерений, отображение текущих измерений на семисегментном четырехсимвольном индикаторе, запись полученной информации в энерго-независимую память, и ее последующую распечатку.
Настройка регистраторов происходит клавишами управления, расположенными на лицевой панели.
Монтаж регистраторов осуществляется с применением стандартных держателей или самоклейкой ленты в удобном для работы месте.

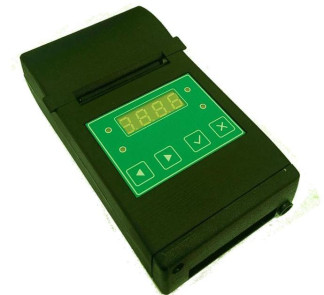

Общий вид регистраторов и место нанесения пломбировки от несанкционированного доступа представлено на рисунке 1. Пломбирование осуществляется в специально сформированные чашечки на задней стороне корпуса.
Программное обеспечение регистраторов (далее - ПО) неизменяемое и несчитываемое. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | THR 105F.bin |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0.5 |
| Цифровой идентификатор ПО | 0x96F9C347 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 3 - Метрологические характеристики
| Наименование характеристик | Значения характеристик |
| Диапазон измерений температуры, °C | от -30 до +30 |
| Пределы допускаемой основной абсолютной погрешности измерений и преобразования в температуру, °C | ±0,5 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения и преобразования в температуру, вызванной изменением температуры окружающей среды от + 25 °С, на каждый 1 °С, °С | ±0,0044 |
| Время отклика, мин, не более | 10 |
| Максимальный интервал регистрации, мин, не более: - при продолжительности регистрации до 24 ч - при продолжительности регистрации от 24 ч до 7 сут - при продолжительности регистрации свыше 7 сут | 5 15 60 |
| Наименование характеристик | Значения характеристик |
| Пределы допускаемой относительной погрешности временной продолжительности регистрации (если дата вновь установлена в пределах 31 сут.) % | ±0,2 |
| Пределы допускаемой относительной погрешности временной продолжительности регистрации, включая погрешности даты и времени (если дата вновь установлена через 31 сут), %, не более | ±0,1 |
Таблица 4 - Основные технические характеристики
| Наименование характеристик | Значения характеристик |
| Напряжение питания, В | от 12,0 до 30,0 |
| Мощность, Вт, не более | 15 |
| Устойчивость к воздействию синусоидальной вибрации | группа N2 по ГОСТ Р 52931-2008 |
| Максимальное потребление тока при напряжении 12В, А | 1,5 |
| Степень защиты от пыли и воды | IP20 |
| Диапазон температур при транспортировании, °С | от -40 до +85 |
| Рабочий диапазон температур, °С | от -40 до +70 |
| Максимальная влажность окружающего воздуха в транспортной таре при +35 °С, % | 95 |
| Г абаритные размеры корпуса, мм, не более | 170x90x40 |
| Масса, кг, не более | 0,3 |
| Средний срок службы, лет, не менее | 5 |
наносится на табличку регистратора типографским способом или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность поставки регистраторов представлена в таблице 5.
Таблица 5 - Комплектность поставки
| Наименование | Обозначение | Кол. | Примечание |
| Регистратор температуры Автоскоп-Т | 1 шт. | ||
| Первичные термопреобразователи сопротивления | 2-4 шт. | По согласованию с заказчиком | |
| Комплект кабелей | 1 шт. | ||
| Руководство по эксплуатации (Автоскоп-Т) | АВТ 468.157.064-01РЭ | 1 экз. | На 10 штук и меньше количество при поставке в один адрес |
| Методика поверки | МП-02-2017-20 | 1 экз. | |
| Паспорт | АВТ 468.157.064-01ПС | 1 экз. | |
| Лист технических данных | 1 экз. | По требованию заказчика |
осуществляется по документу МП-02-2017-20 «Регистраторы температуры Автоскоп-Т. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 12.07.2017 г.
Основные средства поверки: Термометр лабораторный электронный ЛТ-300 диапазон от минус 50 °С до плюс 300 °С, погрешность ±0,05 °С, регистрационный номер: 61806-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ Р 56940-2016/EN12830:1999 «Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/ быстрой заморозки пищевой продукции и мороженного. Испытания, эксплуатационные характеристики, пригодность к применению»;
ГОСТ Р 56941-2016/EN13486:2001 «Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/ быстрой заморозки пищевой продукции и мороженного. Периодическая верификация»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ТУ 26.51.53-001-34542209-2017 «Регистратор температуры Автоскоп-Т. Технические условия».
