Государственный реестр средств измерений

Комплекс динамический газосмесительный ДГК-В, 69107-17

69107-17
Комплекс динамический газосмесительный ДГК-В (в дальнейшем - комплекс) предназначен для воспроизведения единицы объемной доли ароматических углеводородов (бензол), спиртов (метанол, этанол) и нефтепродуктов (бензин, керосин, уайт-спирит и др.) в парогазовых смесях.
Карточка СИ
Номер в госреестре 69107-17
Наименование СИ Комплекс динамический газосмесительный
Обозначение типа СИ ДГК-В
Изготовитель ООО "Мониторинг", г.С.-Петербург
Год регистрации 2017
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Комплекс динамический газосмесительный ДГК-В (в дальнейшем - комплекс) предназначен для воспроизведения единицы объемной доли ароматических углеводородов (бензол), спиртов (метанол, этанол) и нефтепродуктов (бензин, керосин, уайт-спирит и др.) в парогазовых смесях.

Комплекс динамический газосмесительный ДГК-В является рабочим эталоном 1-го разряда в соответствии с ГОСТ 8.578-2014.

Описание

Принцип действия комплекса динамического газосмесительного ДГК-В основан на методе динамического смешения двух потоков газа - парогазовой смеси, полученной путем барботирования газа воздуха через целевой компонент в жидкой фазе, и газа-разбавителя. Регулирование и измерение расходов парогазовой смеси и газа-разбавителя осуществляется при помощи тепловых регуляторов массового расхода газа. Регулирование и измерение рабочего давления осуществляется с помощью регулятора давления «до себя». Объемная доля целевого компонента в парогазовой смеси определяется соотношением расходов газов, давлением насыщенных паров жидкого целевого компонента при заданной температуре и рабочим давлением газа.

Требуемые значения расходов по каналам и значение объемной доли компонента в приготавливаемой смеси определяются расчетным путем (при работе в ручном режиме), либо определяются при помощи внутреннего контроллера прибора (при работе в автономном режиме). Значения заданных и измеренных расходов, расчетной концентрации целевого компонента в парогазовой смеси выводится на жидкокристаллический дисплей, находящийся на лицевой панели.

Комплекс состоит из трех блоков:

-    установка для приготовления парогазовых смесей воздухе (азоте) ДГУ-В (далее -установка ДГУ-В);

-    аналитический блок;

-    термошкаф Binder.

Установка ДГУ-В предназначена для приготовления парогазовых смесей с использованием чистых жидких веществ и нефтепродуктов. В состав установки ДГУ-В входят газовая система и блок управления. Газовая система включает в себя регуляторы массового расхода газа, электромагнитные клапаны, насытитель, регулятор давления газа «до себя», соединенные подогреваемые трубопроводы. Блок управления ДГУ-В содержит контроллер, дисплей, источник питания и предназначен для управления работой всех элементов газовой системы установки.

На лицевой панели установки ДГУ-В расположен сенсорный дисплей с разрешением 240х128 точек;

На задней панели установки расположены:

-    разъем «ИСКРА-1»;

-    разъем RS 232;

-    штуцер «ВЫХОД» для подачи приготовленной смеси в термошкаф;

-    тумблер включения питания «ВКЛ/ВЫКЛ»;

-    предохранитель источника питания «2А»;

-    штуцер «ВХОД» для подачи газа в канал сухого газа;

Аналитический блок состоит из:

-    оптического анализатора - экспериментального образца газоанализатора, на базе серийно выпускаемого ЗАО «Электронстандарт-прибор» газоанализатора СГОЭС, откалиброванного по целевым компонентам. Принцип действия - оптический абсорбционный.

-    сигнализатора искрового, разработанного на базе модифицированного сигнализатора взрывоопасности «ИСКРА-1» и предназначенного для выдачи сигнализации о превышении установленного значения довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе. В сигнализаторе предусмотрена возможность срабатывания сигнализации при превышении следующих пороговых значений 10, 20, 40, 50 % от нижнего концентрационного предела распространения пламени (далее - НКПР). Конструктивно сигнализатор состоит из пневматического сигнализатора и модуля управления МИ-1. Сигнализатор установлен в термошкаф. В комплект сигнализатора входит манометр эталонный МО 1 кгс/см размещенный на термошкафу и используемый для установки пороговых значений НКПР.

Аналитический блок предназначен для определения действительного значения объемной доли целевого компонента в смеси на выходе комплекса.

Термошкаф Binder представляет собой термостатируемую испытательную камеру, в которую устанавливаются испытываемые датчики.

Работа комплекса может осуществляться как в ручном режиме (управление с лицевой панели), так и в автономном (управление с помощью внутреннего контроллера).

Комплекс представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.

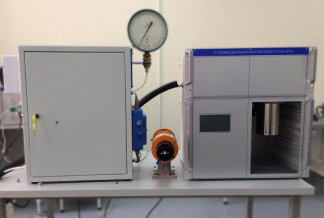

Общий вид комплекса со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.

Программное обеспечение

Программное обеспечение используется во входящих в состав комплекса блоках: установке ДГУ-В и аналитическом блоке (оптическом анализаторе).

Программное обеспечение установки ДГУ-В состоит из двух модулей:

1)    встроенное «ДГУ-В контроллер»

2)    автономное «ДГУ-В»

Встроенное программное обеспечение «ДГУ-В контроллер» разработано изготовителем специально для решения задачи приготовления газовых смесей методом динамического смешения двух потоков газа.

Автономное программное обеспечение «DGU-V Control Software» для персонального компьютера под управлением ОС семейства Windows ® предназначено для задания режимов работы установки ДГУ-В и просмотра результатов измерений в реальном времени в режиме приготовления парогазовых смесей с использованием чистых жидких веществ и нефтепродуктов.

Оптический газоанализатор имеет встроенное ПО «SGO».

Встроенное программное обеспечение «SGO» разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное ПО обеспечивает выполнение следующих функций:

-    обработку измерительной информации от первичного измерительного преобразователя;

-    отображение результатов измерений на цифровом дисплее;

-    диагностику аппаратной части газоанализатора;

-    сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;

-    проведение градуировки газоанализатора;

-    формирование цифрового выходного сигнала;

-    формирование аналогового выходного сигнала.

Газоанализатор может работать с автономным ПО "SgoGrad" для персонального компьютера под управлением ОС семейства Windows®, предназначенным для просмотра настроечных параметров и градуировки газоанализатора, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с газоанализаторами осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации газоанализатора). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны.

Программное обеспечение идентифицируется по запросу через цифровой интерфейс

RS485.

Влияние программного обеспечения комплекса учтено при нормировании метрологических характеристик. Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ДГУ-В контроллер

DGU-V Control Software

SGO

Номер версии (идентификационный номер) ПО

1.0.1

1.0.1

07.97

Цифровой идентиф икатор ПО

02203C81, алгоритм CRC-32

F7A2F9AC8C2C030D2394 A71D9099D158, алгоритм MD5

163ABC0A87B2790B3856 4F887C283A05, алгоритм MD5

Примечание - номер версии ПО должен быть не ниже указанного в таблице.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизведения объемной доли целевых компонентов, %:

Этанол (С2Н5ОН)

Метанол (СН3ОН)

Бензол (С6Н6)

от 0,155 до 1,55 от 0,275 до 2,75 от 0,06 до 0,60

Пределы допускаемой относительной погрешности

*)

объемной доли целевых компонентов на выходе, %

+ L (X-Хн-н>5 )

у (Xеерхн. Xнижн.^ у

Значения воспроизводимых довзрывоопасных концентраций паров нефтепродуктов (бензин, керосин, уайт-спирит, дизельное топливо )), % НКПР

10, 20 , 40, 50

Пределы допускаемой абсолютной погрешности воспроизведения довзрывоопасных концентраций паров нефтепродуктов, % НКПР

±2

Диапазон измерений и регулирования расхода установки ДГУ -В (приведенный к температуре 20 °С и давлению 101,3 кПа), см3/мин

Канал 1: от 300 до 5000 Канал 2: от 50,0 до 1500,0 Канал 3: от 2,00 до 50,0

Пределы допускаемой относительной погрешности измерения расхода установки ДГУ-В, %

±1,5

Объемный расход приготавливаемой газовой смеси, см3/мин

500 - 5500

Температура термостатирования целевого компонента в жидкой фазе, °C

от 30,0 до 60,0

Пределы допускаемой абсолютной погрешности термостирования целевого компонента, °С

±0,3

Диапазон регулирования избыточного давления на выходе насытителя, кПа

от 0 до 100,0

Относительная погрешность измерения давления на выходе насытителя, %, не более

±1

Примечание:

В качестве газа-разбавителя должны использоваться технически чистые газы и ПНГ: азот высокой чистоты (по ГОСТ 9293-74, ТУ 301-07-25-89, ТУ 2114-004-05798345-2009 и ТУ 6-21-39-96 (марки А и Б)), воздух (по ТУ 6-21-5-82 марки А и Б). В качестве источника воздуха для комплекса могут использоваться генераторы нулевого воздуха внесенные в Федеральный информационный фонд по обеспечению единства измерений.

*)

Хнижн и Хеерхн - нижняя и верхняя граница диапазона воспроизведения объемной доли целевого компонента, %;

**)

’ - Топливо дизельное по ГОСТ 305-2013, топливо дизельное ЕВРО по ГОСТ Р 52368-2005, топливо дизельное ЕВРО по ГОСТ 32511-2013, уайт-спирит по ГОСТ 3134-78, бензин авиационный по ГОСТ 1012-2013, топливо авиационное по ГОСТ Р 52050-2006, бензин неэтилированный по ГОСТ Р 51866-2002 и по ГОСТ Р 51105-97, топлива для реактивных двигателей по ГОСТ 10227-86, керосин по ОСТ 38 01408-86 или ТУ 38.401-58-8-90.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Избыточное давление газа на входе, МПа

от 0,20 до 0,25

Вместимость термошкафа для размещения поверяемых/испытываемых СИ, дм , не менее

20

Габаритные размеры мм, не более (ширина х глубина х высота):

-    установка ДГУ-В:

-    термошкаф Binder:

-    аналитический блок: анализатор оптический: анализатор искровой:

515x400x500

600x700x625

370x120x190

600x230x660

Масса, кг, не более:

-    установка ДГУ-В:

-    термошкаф Binder:

-    аналитический блок: анализатор оптический анализатор искровой

20

45

5

20

Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц

220±10

50±1

Потребляемая мощность, В • А, не более

2000

Средний ресурс работы, ч, не менее

5000

Средний срок службы, лет

8

Рабочие условия применения:

-    температура окружающего, °С

-    атмосферное давление, кПа

-    относительная влажность окружающей среды, %

от +15 до +25 от 84,0 до 106,7

не более 90 при температуре +20 °С

Знак утверждения типа

наносится на этикетку, приклеенную на корпус комплекса липкой аппликацией п и на эксплуатационную документацию.

Комплектность

Таблица 4 - Комплектность комплекса динамического газосмесительного ДГК-

о ТУ 29.01-46-8 В

Наименование

Обозначение

Количество

Установка динамическая газосмесительная ДГУ-В зав № 02

ТТТДЕК 418313 808

1 шт.

Газоанализатор СГОЭС зав. № 69368

ЖСКФ.413311.002

1 шт.

Сигнализатор взрывоопасности ИСКРА-1, зав. № 01

5Д2.306.065

1 шт.

Термошкаф Binder FD53

1 шт.

Руководство по эксплуатации

ТТТДЕК 418313 808 РЭ

1 экз.

Программное обеспечение

1 диск

Методика поверки

МП-242-2134-2017

1 экз.

Комплект штуцеров и заглушек

1 компл.

Поверка

осуществляется по документу МП-242-2134-2017 «Комплекс динамический газосмесительный ДГК-В. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 июля 2017 г.

Основные средства поверки:

-    стандартный образец состава искусственной газовой смеси ГСО 10533-2014, этанол -азот, 1,5 % (об .д.), относительная погрешность ±0,4 %;

-    стандартный образец состава искусственной газовой смеси ГСО 10531-2014, CH4 + N2, объемная доля целевого компонента 2,2 % (об. д.), относительная погрешность ±1,0 %;

-    генератор газовых смесей ГГС-03-03, диапазон коэффициентов разбавления составляет от 2 до 2500, объемный расход приготавливаемой газовой смеси от 0,1 до 5,0 дм /мин, регистрационный номер 62151-15;

33

-    калибратор расхода газа Cal=Trak SL-500, диапазон измерений от 2 см /мин до 50 дм /мин, пределы допускаемой относительной погрешности измерений ±0,4 %, регистрационный номер 31537-06;

-    термометр сопротивления платиновый низкотемпературный ТСПН-4М (номер в Федеральном информационном фонде 11567-88) в комплекте с преобразователем сигналов ТС и ТП ТЕРКОН, диапазон температур 0...+156 °С, пределы допускаемой абсолютной погрешности ±0,01 °С, регистрационный номер 23245-08;

-    калибратор давления Метран 501-ПКД-Р, диапазон измерений от 0 до 60 МПа, относительная погрешность измерений давления ±0,04 %, ±0,05 % ВПИ, регистрационный номер 22307-09.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заднюю панель установки ДГУ-В.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия

Техническая документация изготовителя

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 21.11.2024
