| Номер в госреестре | 69110-17 |
| Наименование СИ | Экспресс-анализаторы рамановские портативные |
| Обозначение типа СИ | ИнСпектр |
| Изготовитель | ООО "Спектр-М", г.Черноголовка; ООО "ИнСпектр", (срок свидетельства: 31.10.2022 г.) |
| Год регистрации | 2017 |
| Срок свидетельства | 31.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Экспресс-анализаторы рамановские портативные «ИнСпектр» (далее по тексту -анализаторы) предназначены для измерения спектров рамановского рассеяния жидкостей, твердых тел, порошков, гелей (в том числе бытовой химии, лекарств, драгоценных камней и нефтепродуктов).
Принцип действия спектрометров основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называется спектром комбинационного (неупругого) рассеяния или рамановским спектром.
Анализатор состоит из источника лазерного излучения, решеточного спектрометра, системы сбора и фильтрации рассеянного оптического излучения.
Источник лазерного излучения состоит из платы питания и лазерного диода. Решеточный спектрометр, состоящий из двух сферических зеркал, дифракционной решетки и оптической щели, оснащен малошумящим многоканальным оптическим детектором для регистрации амплитудных и спектральных характеристик рассеянного излучения.
Анализаторы поставляются с набором из трех насадок:
- Насадка №1 для измерения жидкостей и порошков в закрытых виалах,
- Насадка №2 для измерения твердых образцов небольших размеров (таблетки, кристаллы, SERS-подложки),
- Насадка №3 с открытым лазерным пучком для измерения образцов большого размера или сложной формы.
Анализаторы выпускаются в следующих модификациях: R532, R1064 и Raport. Модификации R532 и R1064 отличаются длинами волн источников излучения, дифракционными решетками и размерами входной щели. Модификация Raport представляет из себя уменьшенный вариант модели R532, помещенный в дополнительный пластиковый корпус со встроенным аккумулятором и установленным на верхней части корпуса планшетным компьютером, связь с которым осуществляется посредством беспроводного интерфейса Bluetooth.
Общий вид анализаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
(а) (б)

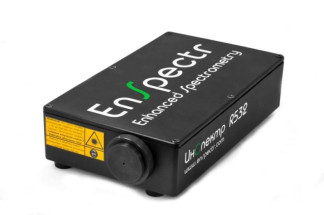

Рисунок 1 - Общий вид анализатора R532 (а) и Raport (б)
Управление работой всех моделей анализатора осуществляется через USB интерфейс персонального компьютера или ноутбука с помощью автономного программного обеспечения (далее по тексту - ПО) EnSpectr_Professional (операционная система Windows). Для модели Raport возможна также беспроводная связь через интерфейс Bluetooth и использование планшетного компьютера или смартфона с применением модификации ПО Enspectr для операционной системы Android. ПО служит для задания условий измерения, проведения обработки результатов измерений, сохранения и отображения на экране информации в удобном для оператора виде.
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| R532 R1064 | Raport | |
| Идентификационное наименование ПО | EnSpectr Professional | Enspectr |
| Номер версии (идентификационный номер) ПО | 2.0.0.2505 и выше | 1.0.0-2122 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | |
Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| R532 Raport R1064 | |
| Спектральный диапазон измерений волновых чисел, см-1 | от 380 до 3000 |
| Спектральное разрешение, см-1, не более | 25 |
| Пределы допускаемого значения относительного среднего квадратического отклонения (ОСКО) измерений волновых чисел, %, не более | ±1 |
| Пределы допускаемой относительной погрешности измерений волновых чисел, %, не более | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | |||
| R532 | Raport | R1064 | ||
| Спектральный диапазон показаний волновых чисел, см-1 | от 140 до 4000 | от 380 до 3600 | ||
| Длина волны лазера, нм | 532 | 1064 | ||
| Мощность излучения, мВт | от 20 до 30 | до 400 | ||
| Фокусное расстояние спектрометра, мм | 75 | 50 | 75 | |
| Входная щель, мкм | 20 | 30 | ||
| Число штрихов голографической дифракционной решетки, штрих/мм | 1200 (1800*) | 1800 | 300 | |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность, %, не более - атмосферное давление, мм рт. ст. | от +15 до +35 80 от 720 до 790 | |||
| Электропитание: а) от сети переменного тока - напряжением, В - частотой, Гц б) от аккумулятора | от 100 до 240 от 50 до 60 | |||
| - | + | - | ||
| Г абаритные размеры (длинахширинахвысота), мм, не более | 230x146x60 | 240x230x160 | 230x171x60 | |
| Масса, кг, не более | 1,6 | 2,1 | 1,7 | |
| * по желанию заказчика | ||||
наносится типографским способом на титульный лист Руководства по эксплуатации. Комплектность средства измерений
Таблица 4
| Наименование | Количество, шт. |
| Экспресс-анализатор рамановский портативный «ИнСпектр» R532/R1064/Raport * | 1 |
| Сетевой адаптер | 1 |
| Аккумулятор ** | 2 |
| Наименование | Количество, шт. |
| Зарядное устройство для аккумулятора ** | 1 |
| Кабель USB | 1 |
| Флэш-диск с ПО и установочными драйверами | 1 |
| Комплект насадок | 1 |
| Виала для измерений жидких и сыпучих субстанций (1,5 мл, 32^11,6 мм) | 5 |
| Виала с циклогексаном | 1 |
| Запасной лазерный блок | 1 |
| Противоударный герметичный пластиковый кейс | 1 |
| Защитные очки * | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 038.Д4-17 | 1 |
| * по желанию заказчика ** для модели Raport | |
осуществляется по документу МП 038.Д4-17 «ГСИ. Экспресс-анализаторы рамановские портативные «ИнСпектр». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 19 января 2017 г.
Основные средства поверки:
Стандартный образец циклогексана ГСО 8581-2004.
Возможно применение других средств поверки, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус анализатора (место нанесения указано на рисунке 2).
приведены в эксплуатационном документе.
ТУ 26.51.53.150-002-61543068-2017 «Экспресс-анализаторы рамановские портативные «ИнСпектр». Технические условия.»
