| Номер в госреестре | 69119-17 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | CML100 мод. CML100t-8-3f/CMTCP, CML100t-16-2f/CMTCP |
| Изготовитель | "Loreme", Франция |
| Год регистрации | 2017 |
| Срок свидетельства | 31.10.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные серии CML100 моделей CML100t-8-3f/CMTCP, CML100t-16-2f/CMTCP (далее - преобразователи или ИП) предназначены для измерений и преобразования входных сигналов электрического сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры.
Принцип действия преобразователей основан на измерении и аналого-цифровом преобразовании входных сигналов в виде электрического сопротивления, поступающих от термопреобразователей сопротивления (ТС), с последующим отображением результатов измерений в температурном эквиваленте на встроенном жидкокристаллическом дисплее и передачей цифровых выходных сигналов через интерфейс Ethernet с протоколом обмена MODBUS TCP.
Преобразователи измерительные серии CML100 моделей CML100t-8-3f/CMTCP, CML100t-16-2f/CMTCP различаются количеством измерительных каналов и по типу схемы соединений внутренних проводов с чувствительным элементом (ЧЭ) подключаемых ТС.
Преобразователи измерительные серии CML100 модели CML100t-8-3f/CMTCP конструктивно выполнены в пластиковом корпусе со встроенным ЖК-дисплеем, блоком электроники с клеммами для подключения ТС по 3-х проводной схеме соединения внутренних проводов с ЧЭ, клеммами питания, а также разъемом для подключения Ethernet-кабеля. К ИП модели CML100t-8-3f/CMTCP можно подключить не более 8 термопреобразователей сопротивления.
Преобразователи измерительные серии CML100 модели CML100t-16-2f/CMTCP конструктивно выполнены в пластмассовом корпусе со встроенным ЖК-дисплеем, блоком электроники с клеммами для подключения ТС по 2-х проводной схеме соединения внутренних проводов с ЧЭ, клеммами питания, а также разъемом для подключения Ethernet-кабеля. К ИП модели CML100t-16-2f/CMTCP можно подключить не более 16 термопреобразователей сопротивления.
Монтаж ИП осуществляется на «T» образную DIN-рейку.

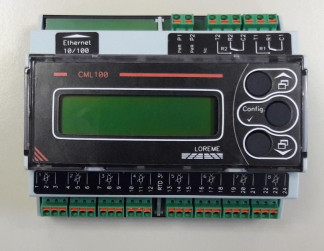

Общий вид преобразователей измерительных серии CML100 моделей CML100t-8-3f/CMTCP, CML100t-16-2f/CMTCP представлен на рисунках 1 и 2.
Пломбирование преобразователей не предусмотрено.
Программное обеспечение (ПО) преобразователей измерительных серии CML100 моделей CML100t-8-3f/CMTCP, CML100t-16-2f/CMTCP состоит из встроенной части ПО. Для функционирования преобразователей необходимо наличие встроенной части ПО. Метрологически значимой является вся встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенной части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Software |
| Номер версии (идентификационный номер) ПО | не ниже Rev 1.4 |
| Цифровой идентификатор программного обеспечения | - |
Основные метрологические и технические характеристики преобразователей измерительных серии CML100 моделей CML100t-8-3f/CMTCP, CML100t-16-2f/CMTCP представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики преобразователей измерительных серии CML100 моделей CML100t-8-3f/CMTCP, CML100t-16-2f/CMTCP_
| Наименование характеристики | Значение характеристики (в зависимости от модели ИП) | |
| CML100t-8-3f/CMTCP | CML100t- 16-2f/CMTCP | |
| Диапазон измерений электрического сопротивления, Ом (в температурном эквиваленте, °С) | от 80,31 до 175,86 (от -50 до +200) | |
| Пределы допускаемой абсолютной погрешности измерений, °С | ±0,3 | |
| Значение единицы наименьшего разряда, °С | 0,1 | |
| Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 | Pt100 (а=0,00385 °С-1) | |
| Схема соединения внутренних проводников с ЧЭ ТС (по ГОСТ 6651-2009) | 3-х проводная схема | 2-х проводная схема |
| Количество измерительных каналов | 8 | 16 |
| Напряжение питания, В | от 11 до 30 (постоянного тока); от 20 до 70 (переменного/постоянного тока); от 80 до 265 (переменного/постоянного тока) | |
| Г абаритные размеры (длинахвысотахширина), мм, не более | 108x61x90 | |
| Масса, кг, не более | 0,25 | |
| Средняя наработка на отказ, ч, не менее | 200 000 | |
| Средний срок службы, лет, не менее | 25 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -20 до +60 85 (без конденсации) | |
| Примечание: Допускается использование преобразователей в поддиапазоне измерений, находящегося в пределах верхней и нижней границы диапазона измерений. | ||
наносится на корпус преобразователя при помощи наклейки и/или на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания.
Комплектность поставки преобразователей измерительных серии CML100 моделей CML100t-8-3f/CMTCP, CML 100t-16-2f/CMTCP приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование и обозначение | Количество | Примечание |
| Преобразователь измерительный | 1 шт. | Модель в соответствии с заказом |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | На партию (при поставке в один адрес) |
| Методика поверки МП 207.1-037-2017 | 1 экз. | На партию (при поставке в один адрес) |
осуществляется по документу МП 207.1-037-2017 «Преобразователи измерительные серии CML100 моделей CML100t-8-3f/CMTCP, CML100t-16-2f/CMTCP. Методика поверки», утверждённому ФГУП «ВНИИМС» 06.06.2017 г.
Основные средства поверки:
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
