| Номер в госреестре | 69120-17 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | ПФД-AII |
| Изготовитель | Общество сограниченной ответственностью "Промсенсор" (ООО "Промсенсор"), г. Самара |
| Год регистрации | 2017 |
| Срок свидетельства | 31.10.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные ПФД-AII предназначены для непрерывного преобразования значений абсолютного давления, избыточного давления, разности давлений, давления-разряжения, а также параметров, определяемых по разности давлений, в аналоговый/ цифровой выходной сигнал и/или в цифровую индикацию.
Принцип действия преобразователей давления основан на измерении емкости. Выходное давление преобразуется в электростатическую емкость в измерительном блоке. Изменение емкости, пропорциональное давлению, подвергается обработке и усилению в блоке передачи, далее на выходе преобразуется в постоянный ток величиной от 4 до 20 мА. Типовой емкостной сенсор представляет собой два последовательно соединенных конденсатора, образованных диэлектрической оболочкой сенсора, помещенной внутри корпуса, измерительными электродами (обкладками конденсатора) и упругой мембраной. Пространство между мембраной и электродами заполнено разделительной жидкостью для передачи давления на мембрану и одновременно для увеличения емкости конденсатора. При наличии разности давлений, подаваемых на сенсор, измерительная мембрана деформируется, и пропорционально величине давления изменяется емкость между обкладками. Генерируемый электрический сигнал преобразуется в цифровой и передается на микроконтроллер.
Преобразователи могут изготавливаться как в обычном, так и во взрывозащищенном исполнении с маркировкой взрывозащиты: 1ExdIICT5 Х; 1ExdIICT6 Х; 0ExiaIICT4 Х; 0ExiaIICT5 Х; 2ExnAIIT5 Х.
Преобразователи изготавливаются следующих модификаций: FKC, FDC, FKG, FDG, FKP, FDP, FKA, FDA, FKH, FDH, FKE, FDE, FKB, FDB, FKM, FDM, FKD, FDD.
FKC (FDC) - преобразователи разности давлений, уровня жидкости, избыточного давления с аналоговый (цифровой) выходной сигнал.
FKG (FDG) - преобразователи избыточного давления в аналоговый (цифровой) выходный
сигнал.
FKP (FDP) - преобразователи избыточного давления в аналоговый (цифровой) выходной сигнал. Исполнение прямого монтажа.
FKA (FDA) - преобразователи абсолютного давления в аналоговый (цифровой) выходной
сигнал.
FKH (FDH) - преобразователи абсолютного давления в аналоговый (цифровой) выходной сигнал. Исполнение штуцерного типа.
FKE (FDE) - преобразователи уровня жидкости в аналоговый (цифровой) выходной
сигнал.
FKB (FDB) - преобразователи избыточного давления в аналоговый (цифровой) выходной сигнал. Исполнения с выносными мембранами.
FKM (FDM) - преобразователи абсолютного давления в аналоговый (цифровой) выходной сигнал. Исполнения с выносными мембранами.
FKD (FDD) - преобразователи разности давлений в аналоговый (цифровой) выходной сигнал. Исполнения с выносными мембранами.

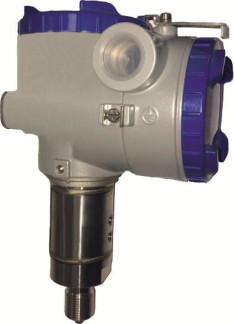

Общий вид преобразователей давления измерительных ПФД-AII приведен на рисунке 1.
Рисунок 1 - Общий вид преобразователя давления измерительного ПФД-AII Пломбирование преобразователей давления измерительных ПФД-AII не предусмотрено.
Внешнее программное обеспечение (далее - ПО), предназначенное для взаимодействия преобразователей с компьютером, не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для просмотра, изменения параметров конфигурации и получения данных измерения в процессе эксплуатации преобразователей. Конфигурирование включает установку количества измерений для усреднения, количества десятичных знаков, задание обозначения единицы измерения (русское или международное), задание значения давления для включения звуковой сигнализации (зуммера) в пределах от 0 до 100 % от диапазона измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | A37KB093 |
| Номер версии (идентификационный номер) ПО | 7KB093 |
| Цифровой идентификатор ПО | 4762 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики преобразователя
| Наименование характеристики | Значение характеристики |
| Диапазон измерений: Разность давлений (FKC, FDC, FKD, FDD), МПа Избыточное давление (FKG, FDG, FKB, FDB, FKP, FDP), МПа Абсолютное давление (FKA, FDA, FKH, FDH, FKM, FDM), МПа | от -0,1 до +20 от -0,1 до +50 от 0 до 10 |
| Уровень (по разности давлений) (FKE, FDE), м | от 0 до 300 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой основной приведенной погрешности к диапазону измерений давления при температуре окружающего воздуха от +21 до +25 °С, у, % FKC, FDC, FKG, FDG, FKP, FDP, FKA, FDA, FKH, FDH, FKE, FDE FKB, FDB, FKM, FDM, FKD, FDD (преобразователи с выносными мембранами) | ±0,04; ±0,065; ±0,075; ±0,1; * ±0,165; ±0,2; ±0,4; ±0,5; ±1,0 ±0,14; ±0,165; ±0,175; ±0,2; ** ±0,265; ±0,3; ±0,5; ±0,6; ±1,1 |
| Вариация выходного сигнала, %, не более | 0,5g |
| Пределы допускаемой дополнительной приведенной погрешности (к диапазону) от влияния рабочего (статического) давления, %/МПа FKC, FDC, FKD, FDD, FKG, FDG, FKB, FDB, FKP, FDP FKA, FDA, FKH, FDH, FKM, FDM,FKE, FDE | ±0,005 ±0,02 |
| Пределы допускаемой дополнительной приведенной погрешности (к диапазону) измерений в диапазоне температур от - 60 до +85 °С, %/10 °С FKC, FDC, FKD, FDD, FKG, FDG, FKB, FDB, FKP, FDP FKA, FDA, FKH, FDH, FKM, FDM,FKE, FDE | ±0,07 ±0,15 |
| Напряжение питания постоянного тока, В: - для преобразователей с питанием по токовой петле - для преобразователей с цифровым протоколом Foundation Fieldbus, Profibus | от 10,5 до 45 от 9 до 32 |
| Потребляемая мощность, Вт, не более | 1,0125 |
| Выходной аналоговый сигнал, мА | от 4 до 20 |
| Выходной цифровой сигнал | HART, Profibus, Foundation Fieldbus |
| Диапазон температуры окружающей среды, °С: - для оборудования с видом взрывозащиты «взрывонепроницаемая оболочка “d”» - для оборудования с видом взрывозащиты искробезопасная электрическая цепь «i» - для оборудования с видом защиты «п» | Т5: от -60 до +85 Т6: от -60 до +65 Т4: от -60 до +70 Т5: от-60 до +50 Т5: от -60 до +70 |
| Диапазон температур измеряемой среды, °С | от -60 до +120 (опционально до + 400) |
| Диапазон относительной влажности воздуха, % | от 0 до 99 (без конденсации) |
| Максимальное избыточное давление перегрузки, МПа | до 100 |
| Г абаритные размеры, мм, не более | 126х110х215; 155х115х215 (в зависимости от модели) |
| Масса, кг, не более | 14 |
| Средний срок службы, лет | 20 |
| * Ряд погрешностей в зависимости от модели преобразователя и настройки. Указывается в паспорте на преобразователь. ** Выносные мембраны повышают погрешность при проведении измерений до 0,1 % для всего диапазона измерения шкалы. | |
наносится типографским способом на эксплуатационную документацию и на преобразователи давления измерительные ПФД-AII методом нанесения наклейки.
Комплектность поставки преобразователя давления измерительного ПФД-AII приведена в таблице 3.
Таблица 3 - Комплектность поставки преобразователя
| Наименование | Кол-во | Примечание |
| Преобразователь | 1 | |
| Паспорт | 1 | |
| Копия сертификата | 1 | 1 экз. на партию |
| Руководство по эксплуатации | 1 | 1 экз. на партию |
| Методика поверки | 1 | 1 экз. на партию |
| Копия свидетельства об утверждении типа | 1 | 1 экз. на партию |
осуществляется по документу М 12-054-2017 «Рекомендация. ГСИ. Преобразователи давления измерительные ПФД-AII. Методика поверки», утвержденному ФБУ «Самарский ЦСМ» 31 мая 2017 г.
Основные средства поверки:
манометры грузопоршневые МП 2,5, МП 6, МП 60, МП 600, 1, 2 разряд по ГОСТ Р 8.802-2012, регистрационный номер 52189-12;
калибратор многофункциональный MC5-R-IS, 2 разряд по ГОСТ Р 8.802-2012, регистрационный номер 22237-08;
калибратор давления пневматический Метран-505 Воздух 1, 2 разряд по ГОСТ Р 8.802-2012, регистрационный номер 42701-09;
барометр образцовый переносной БОП-1М-3, 1 разряд по ГОСТ Р 8.840-2013, регистрационный номер 26469-04;
микроманометр МКВ-250-0,02, 1 разряд по ГОСТ 8.187-76, регистрационный номер 968-74; манометр грузопоршневой CPB 5000-XV, 1 разряд по ГОСТ Р 8.802-2012, регистрационный номер 33079-08.
Допускается применение аналогичных средства поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и(или) на паспорт в виде оттиска и (или) наклейки со штрих кодом и заверяется подписью поверителя.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами. Общие технические условия.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
ТУ 4212-001-88540023-2017 Преобразователи давления измерительные ПФД-AII. Технические условия.
