| Номер в госреестре | 69124-17 |
| Наименование СИ | Модули |
| Обозначение типа СИ | ГПТН |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2017 |
| Срок свидетельства | 31.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули ГПТН (далее - ГПТН) предназначены для воспроизведения напряжения и силы постоянного тока, в составе магистрально-модульной аппаратуры стандарта VXI.
Принцип действия ГПТН основан на воспроизведении программно заданных значений силы и напряжения постоянного тока путем цифро-аналогового преобразования, усилении (ослаблении) и согласовании выходного сигнала. ГПТН обеспечивает воспроизведение напряжения постоянного тока с защитой от перегрузки по току или силы постоянного тока с защитой от перенапряжения
Конструктивно ГПТН выполнены в виде модулей стандарта VXI типоразмера С-1, занимающих один слот в базовом блоке (крейте), и представляют собой лицевую панель с прикрепленной к ней печатной платой, заключенной в экранирующий кожух. На лицевых панелях размещены контактные разъемы для подключения сигнальных кабелей, а на печатной плате контактные разъемы стандарта VXI, обеспечивающие электропитание модулей и обмен данными. ГПТН имеют 2 независимых канала воспроизведения силы и напряжения постоянного тока и применяются совместно с базовым блоком VXI и управляющим компьютером (контроллером) с установленным программным обеспечением.
По условиям применения ГПТН соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью воздуха от 30 до 90 % при температуре 25 °С без предъявления требований по механическим воздействиям.

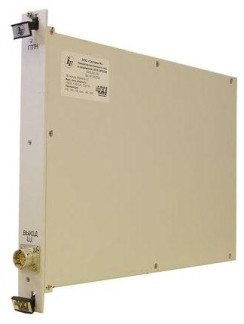

Общий вид ГПТН и схема пломбировки от несанкционированного доступа представлены на рисунке 1. Пломбировка предусмотрена на винтах крепления боковых экранирующих панелей в виде разрывной наклейки.
ГПТН работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:
-считывание из модулей измерительной информации;
-передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: ungptn.dll.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ungptn.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.15 |
| Цифровой идентификатор ПО | a93cc1e4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения силы постоянного тока, мА | от 0,10 до 100,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мА | ±[0,3 + 0,02 (Im/Ix-1)] |
| Дискретность установки силы постоянного тока, мА: - в диапазоне от 0,10 до 10,0 вкл. - в диапазоне св. 10,0 до 100,00 вкл. | 0,005 0,05 |
| где Im - верхний предел диапазона установки силы постоянного тока, мА; Ix - установленное значение силы постоянного тока, мА | |
| Диапазон воспроизведения напряжения постоянного тока, В | от 0,10 до 50,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В | ±[0,3 + 0,02-(Um/Ux-1)] |
| Дискретность установки напряжения постоянного тока, В: - в диапазоне от 0,10 до 10,0 вкл. - в диапазоне св. 10,0 до 50,0 вкл. | 0,005 0,025 |
| где Um - верхний предел диапазона установки напряжения постоянного тока, мА; Ux-установленное значение напряжения постоянного тока, мА | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | . 5 +0,25 . + 12+0,6 . 12+0,36 + 5-0,12 ; +12-0,36; _ 12-0,6 |
| Сила тока потребления по цепи «+5 В», А: - пиковое значение - динамическое значение | 2.5 1.6 |
| Сила тока потребления по цепи «+12 В» и «-12 В», А: - пиковое значение - динамическое значение | 0,10 0,07 |
| Потребляемая мощность, Вт, не более | 15 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 368,5 х 30,2 х 262,2 |
| Наименование характеристики | Значение |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 368,5 х 30,2 х 262,2 |
| Масса, кг, не более | 2,3 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °C, %, не более - атмосферное давление, кПа | от +5 до +40 90 от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль ГПТН | ФТКС.468260.077 | 1 шт. |
| Компакт-диск (CD) «Комплект ПО модулей Информтест» | ФТКС.85001-01 | 2 CD. |
| Модуль ГПТН Руководство по эксплуатации | ФТКС.468260.077РЭ | 1 экз. |
| Модуль ГПТН Паспорт | ФТКС.468260.077ПС | 1 экз. |
| Модуль ГПТН. Управляющая панель. Руководство оператора | ФТКС.66077-01 34 01 | 1 экз. |
| Модуль ГПТН. Драйвер. Руководство системного программиста | ФТКС.76077-01 32 01 | 1 экз. |
| Опись компакт-диска (CD) «Комплект ПО модулей Информтест» | ФТКС.85001-01 90ОП1 | 1 экз. |
| Кабель ГПТН | UNC4.853.091 | 1 шт. |
осуществляется по документу ФТКС.468260.077РЭ «Модуль ГПТН. Руководство по эксплуатации», раздел 5 «Поверка», утвержденному ООО «АСК Экспресс» 10 августа 2017 г.
Основные средства поверки:
- мультиметр 3458А (рег. № 25900-03);
- магазин электрического сопротивления Р4834 (рег. № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей ГПТН с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к модулям ГПТН
ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей. Общие требования
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16-30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования
ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей. Общие требования
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
