| Номер в госреестре | 69125-17 |
| Наименование СИ | Система автоматизированная измерительная |
| Обозначение типа СИ | ТЕСТ-РМ |
| Изготовитель | ООО "VXI-Системы", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная измерительная ТЕСТ-РМ (далее - система) предназначена для измерений напряжения и силы постоянного тока.
Принцип действия системы при измерении напряжения основан на усилении (ослаблении) входного сигнала, аналогово-цифровом преобразовании напряжения в цифровой код в АЦП и выдаче цифрового кода измерительной информации на внешние устройства. Принцип действия системы при измерении силы тока основан на измерении напряжения, формируемого на встроенном шунте (сопротивлении с известным значением) при протекании через него электрического тока, и вычислении значения силы тока по известной зависимости.
Функционально система выполнена по модульному принципу и применяется для автоматизированного контроля, измерений и документирования параметров питающих напряжений, пусковых и управляющих токов и электрических параметров рулевых машин 11Л223-2, 11Л225, 11Л224 и автономной насосной станции 11Л226 в процессе их автономных испытаний. Измерения напряжения, силы тока и электрических параметров обеспечиваются восьмиканальными измерителями мгновенных значений напряжения МН8И-50В и МН8И-10В.
Конструктивно система включает в себя блок электронный БЭ223, состоящий из крейта INTE003 FC VXI 3.0 Mainframe с установленным комплектом носителей мезонинных модулей типа НМ-М и мезонинов - измерителей мгновенных значений напряжения МН8И-50В и МН8И-10В, коммутационное устройство РМ-УС для подключения объектов контроля, ПЭВМ (ноутбук с манипулятором типа «мышь» и принтером), комплект кабелей.
По условиям применения система соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 35 °С и относительной влажностью воздуха от 40 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.

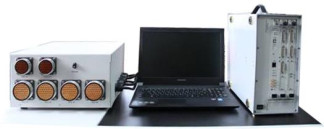

Общий вид системы автоматизированной измерительной ТЕСТ-РМ представлен на рисунке 1. Схема пломбировки от несанкционированного доступа крейта INTE003 FC с установленным носителем мезонинных модулей типа НМ-М представлена на рисунке 2. Пломбировка предусмотрена на винтах крепления верхней крышки к корпусу устройства. Схема пломбировки от несанкционированного доступа измерителей мгновенных значений напряжения, установленных в носитель мезонинных модулей типа НМ-М представлена на рисунке 3. Пломбировка предусмотрена разрывной наклейкой на винтах крепления верхней крышки к корпусу устройства.
Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: Povcalc.dll.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Povcalc.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 957294D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока, В | от -17 до +17 от 0 до 31 |
| Пределы допускаемой приведённой (к верхнему пределу диапазона измерений (к ВП)) погрешности измерений напряжения постоянного тока, % | ±0,05 |
| Диапазоны измерений силы постоянного тока, А | от -0,05 до +0,05 от 1 до 50 от 10 до 500 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений силы постоянного тока, % | ±0,5 |
| Количество каналов, шт. | 8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота напряжения переменного тока, Гц | 220±22 50±1 |
| Потребляемая мощность, В А, не более | 150 |
| Электрическое сопротивление защитного заземления, Ом, не более | 0,1 |
| Сопротивление изоляции цепи сетевого питания, МОм, не менее | 20 |
| Г абаритные размеры блока электронного БЭ223 (длина х ширина х высота), мм, не более | 421 х 344 х 187 |
| Масса, кг, не более | 50 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % | от +5 до +35 от 40 до 80 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная измерительная ТЕСТ-РМ | ФТКС.411713.245 | 1 шт. |
| Руководство по эксплуатации | ФТКС.411713.245РЭ | 1 экз. |
| Формуляр | ФТКС.411713.245ФО | 1 экз. |
| Комплект ЗИП-О | ФТКС.305656.204 | 1 шт. |
| Комплект программного обеспечения ТЕСТ-РМ | ФТКС.87038-01 | 1 шт. |
осуществляется по документу ФТКС.411713.245РЭ «Система автоматизированная измерительная ТЕСТ-РМ. Руководство по эксплуатации», раздел 13 «Поверка», утвержденному ООО «АСК Экспресс» 10 августа 2017 г.
Основные средства поверки:
установка для проверки параметров электрической безопасности GPT-79804 (рег. № 50682-12);
мультиметр 3458А (рег. № 25900-03);
магазин электрического сопротивления Р4834 (рег. № 11326-90); источник питания постоянного тока GPR-6030D (рег. № 20188-07); клещи токоизмерительные ручные Fluke 376 (рег. № 51211-12); нагрузка электронная АТН-8240 (рег. № 50595-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16... 30 А ФТКС.411713.244ТУ Система автоматизированная измерительная ТЕСТ-РМ. Технические условия
