Государственный реестр средств измерений

Комплексы технических средств ПК-300, 69126-17

69126-17
Комплексы технических средств ПК-300 (далее - ПК-300) предназначены для измерения постоянных напряжений и токов, а также счёта импульсов в системах телемеханики.
Карточка СИ
Номер в госреестре 69126-17
Наименование СИ Комплексы технических средств
Обозначение типа СИ ПК-300
Изготовитель ООО "Межрегионгаз технологии", г. С.-Петербург; ООО "АНТ-Информ", г. С.-Петербург
Год регистрации 2017
Срок свидетельства 31.10.2022
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы технических средств ПК-300 (далее - ПК-300) предназначены для измерения постоянных напряжений и токов, а также счёта импульсов в системах телемеханики.

Описание

ПК-300 представляет собой набор технических средств, в который входят модуль центрального процессора (М-320И), модули ввода/вывода (М-301.8, М-302.8, М-303.4), модемы (М-315), модули связи (М-321А), модули сопряжения (М-306, М-306.1).

Функция измерения напряжения и силы постоянного тока реализована в модуле М-302.8, функция счета импульсов в модулях М-301.8, М-320И.

Сигналы постоянного напряжения или тока, подаются на входы, имеющихся в составе ПК-300, соответствующих модулей, где нормируются (представляются в виде напряжения постоянного тока величиной от 0 до 10 В или силы постоянного тока величиной от 0 до 5 мА или от 0 до 20 мА), поступают на вход процессора, имеющего в своем составе АЦП и преобразуются в цифровые сигналы, которые, по периодическому запросу, передаются в модуль центрального процессора и далее, через модуль связи и модем в центр сбора данных.

Импульсы прямоугольной формы, поступающие на входы имеющихся в составе ПК-300 соответствующих модулей, подсчитываются процессором этих модулей и помещаются в энергонезависимую память, где осуществляется их накопление, и затем считываются центральным процессором для передачи их в центр сбора информации.

Измерительные цепи отдельных модулей идентичны и управляются с помощью одинакового программного обеспечения.

ПК - 300 позволяет в составе устройств телемеханики реализовать следующие функции:

-    прием и обработку аналоговых сигналов от датчиков физического процесса, в том числе измерение постоянных напряжений и токов в каналах текущих телеизмерений (ТИТ), а также счет числа импульсов в каналах интегральных телеизмерений (ТИИ);

-    прием и обработку массивов данных от многофункциональных устройств (МФУ);

-    прием и обработку дискретных сигналов от датчиков состояния в каналах телесигнализации

(ТС);

-    выдачу команд управления на удаленные объекты в каналах телеуправления (ТУ) и телерегулирования (ТР).

Межмодульный обмен осуществляется по цифровому интерфейсу RS-485 с использованием протокола Modbus RTU. Шинное соединение модулей ПК-300 строится по принципу «Master-Slave» (ведущий-ведомый). Роль ведущего выполняет модуль центрального процессора. Остальные модули, подключаемые к шине RS-485, являются ведомыми. На шине может быть только один ведущий модуль. Максимальное количество модулей на одной шине 32 (с учётом ведущего).

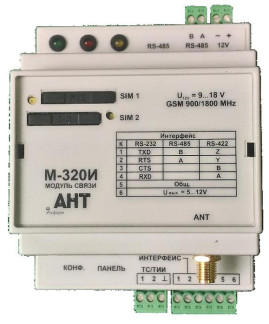

Общий вид модулей М-320И, М-301.8, М-302.8 представлен на рисунках 1-3.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 4-6.

• • ф

BA - + RS-4fl5 12V

1

U1SV = 9...18 V GSM 900/1800 MHz

Интерфейс

К

RS-232

RS-485

RS-AZ2

1

TXD

В

Z

г

RTS

А

Y

3

CTS

В

4

RXD

А

5

Общ.

6

=5...12V

ANT

М-320И

МОДУЛЬ связи

„АНТ

Место пломбирования

Программное обеспечение

Программное обеспечение (далее ПО) ПК-300 записывается в энергонезависимую память на этапе производства и в процессе эксплуатации его изменение без специализированного оборудования невозможно.

Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения

Модуль измерения1-*

Идентификационное наименование ПО

m320i.hex; m310.hex; m320.hex

Номер версии (идентификационный номер) ПО модуля М-320И

2.0.0.

Номер версии (идентификационный номер) ПО модулей М-301.8, М-302.8

2.1.2.

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

3F17

Алгоритм вычисления цифрового идентификатора программного обеспечения

CRC16

1) - модуль измерения является компонентом программного обеспечения ПК-300

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон счета числа импульсов модулями М-301.8 и М-320И1)

от 1 до 4294967296

Диапазон измерения силы постоянного тока модулем M-302.8, при входном сопротивлении канала 2000 Ом, мА

от 0 до 5

Диапазон измерения силы постоянного тока модулем M-302.8, при входном сопротивлении канала 250 Ом, мА

от 0 до 20

Диапазон измерения напряжения постоянного тока модулем M-302.8, при входном сопротивлении канала 2000 Ом, В

от 0 до 10

Пределы допускаемой абсолютной погрешности счета числа импульсов

±1

Пределы допускаемой приведенной погрешности измерения напряжения и силы постоянного тока, % не более

±0,52)

1)    - Параметры импульсов: частота, не более 50 Гц; длительность импульса, не менее 10 мс;

амплитуда от 9 до 27 В.

2)

’ - нормирующее значение равно верхнему значению диапазона измерений (10 В; 5, 20 мА).

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Количество каналов измерения напряжения и силы постоянного тока, шт.

8

Наименование характеристики

Значение

Количество каналов счета импульсов и каналов типа «сухой контакт», шт.

-    в модуле М-320И

-    в модуле М-301.8

21)

81)

Количество интерфейсов типа RS-485, шт.

-    в модуле М-320И

-    в модуле М-301.8

-    в модуле М-302.8

2

1

1

Количество интерфейсов типа RS-232 в модуле М-320И, шт.

1

Количество интерфейсов типа RS-422 в модуле М-320И, шт.

1

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

-    амплитуда смещения синусоидальной вибрации в диапазоне частот от 5 до 25 Гц, действующей последовательно вдоль трех взаимно-перпендикулярных осей, мм, не более

от -40 до +55 98 при 35 °С

0,1

Напряжение питания модулей М-320И, М-301.8, М-321 А, В

от +9 до +18

Напряжение питания модулей М-302.8, М-303.4, М-306, М-306.1, М-315, В

от +10,8 до +13,2

Сила потребляемого тока модулями М-301.8, М-306, М-306.1, М-321 А, А, не более

0,15

Сила потребляемого тока модулями М-302.8, М-315, А, не более

0,11

Сила потребляемого тока модулем М-320И, А, не более

0,16

Сила потребляемого тока модулем М-303.4, А, не более

0,1

Габаритные размеры модулей (ДхШ*В), мм, не более:

-    М-301.8, М-302.8, М-306

-    М-303.4, М-315

-    М-306.1

-    М-320И

-    М-321А

70x77x110

45x76x110

55x77x110

70x105x60

70x100x60

Масса модулей, кг, не более

-    М-320И, М-306.1, М-303.4, М-315

-    М-301.8, М-302.8, М-306

-    М-321А

0 5 0

(N (N ГО

о" о" о"

Условия хранения модулей в транспортной таре:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от -50 до +55 98 при 35 °С

Средняя наработка на отказ, ч, не менее

25000

Срок службы изделия, лет, не менее

10

Степень защиты корпуса модулей от влияния внешней среды по ГОСТ 14254

IP 20

1) - указано общее количество каналов. В процессе эксплуатации любой из каналов может быть переключен на измерение количества импульсов или на работу с датчиком типа «сухой контакт».

Знак утверждения типа

наносят печатным способом на наклейку, расположенную на боковой плоскости корпуса метрологических модулей, и типографским способом на титульных листах руководства по эксплуатации и формуляра.

Комплектность

Комплект поставки ПК-300 определяется таблицей 5.

Таблица 4

Наименование

Обозначение

Количество

Комплекс технических средств ПК-3001)

-

-

Комплект инструмента и принадлежностей2*

-

-

Комплект монтажных частей КТС ПК-3003

-

Наклейка КТСПК-300

АЕТВ.754463.031

на каждый комплект

Формуляр

АЕТВ.424300.001 ФО

на каждый комплект

Комплекс технических средств ПК-300. Руководство по эксплуатации

АЕТВ.424300.001 РЭ

1 экз. на партию

Модуль М-320И. Руководство по эксплуатации4)

АЕТВ.421452.001 РЭ

1 экз. на партию

Модули М-301.8, М-302.8, М-303.4. Руководство по эксплуатации4)

АЕТВ.426451.001 РЭ

1 экз. на партию

Модули М-306 и М-306.1. Руководство

4)

по эксплуатации 7

АЕТВ.421413.001 РЭ

1 экз. на партию

Модуль М-315. Руководство по эксплуатации4-*

АЕТВ.426477.003 РЭ

1 экз. на партию

1)    - комплектность определяется картой заказа;

2)    - определяется картой заказа;

3)    - определяется по заказу согласно спецификации АЕТВ.424931.001;

4)

- если соответствующее изделие имеется в комплектности.

Поверка

осуществляется по документу АЕТВ.424300.001 РЭ «Комплексы технических средств ПК-300. Руководство по эксплуатации», раздел 3.2 «Поверка», утвержденному ФБУ «Краснодарский ЦСМ» 15 августа 2017г.

Основные средства поверки:

-    калибратор токовой петли Fluke 715, регистрационный номер 29194-05, диапазон измерений тока от 0 до 24 мА, измерений напряжения от 0 до 100 В, от 0 до 10 В, класс точности при измерении и генерации тока и напряжения 0,01;

-    генератор импульсов Г5-54, регистрационный номер 4221-74, диапазон частот импульсов от 0,01 до 100 кГц, максимальная амплитуда импульсов не менее 50 В;

-    частотомер электронно-счетный Ч3-85/3, регистрационный номер 32359-06, диапазон измеряемых частот от 10 Гц до 9000 МГц, пределы относительной погрешности ±1-10" .

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ПК-300 с требуемой точностью.

Знаки поверки наносятся на наклейки, установленные на заглушки разъёмов программирования модулей М-320И, М-301.8, М-302.8 ПК-300, предотвращая их снятие.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия ГОСТ IEC 60870-4-2011 Устройства и системы телемеханики. Часть 4. Технические требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 12.2.003-91 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

ГОСТ 8.027-2001 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электродвижущей силы и постоянного напряжения

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30А ТУ 26.51.44-002-92306876-2017 Комплекс технических средств ПК-300. Технические условия
