| Номер в госреестре | 69127-17 |
| Наименование СИ | Терморегуляторы |
| Обозначение типа СИ | ТПТ |
| Изготовитель | Закрытое акционерное общество "ХИМПРИБОР-1" (ЗАО "ХИМПРИБОР-1"), г. Тула |
| Год регистрации | 2017 |
| Срок свидетельства | 31.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Терморегуляторы ТПТ предназначены для измерений и преобразования сигналов, поступающих от первичных преобразователей температуры в значение температуры.
Принцип действия терморегуляторов ТПТ основан на аналого-цифровом преобразовании входных сигналов, поступающих от термопреобразователей сопротивления и эквивалентных измеряемой температуре, обработке и отображении результатов измерений на табло.

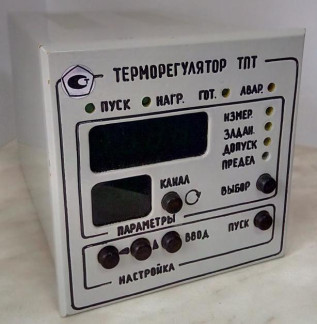

Конструктивно терморегуляторы ТПТ представляют собой моноблочные устройства, состоящие из четырех функциональных модулей (модуль управления, модуль аналоговый, модуль питания, модуль выходной), смонтированных в закрытом металлическом корпусе. Общий вид терморегуляторов ТПТ приведен на рисунке 1.
На лицевой панели терморегуляторов ТПТ размещены: световые индикаторы, отражающие состояние работы; четырехразрядное основное табло, для отображения текущей температуры и настроек регулирования; двухразрядное табло для отображения номера, состояния управления и режима выбора канала; группа кнопок, предназначенных для управления работой терморегулятора.
Внешние подключения осуществляются через разъёмы, расположенные на задней панели прибора.
Для предотвращения несанкционированного доступа внутрь терморегуляторов ТПТ на один из винтов крепления корпуса на задней панели устанавливается пломба с нанесением на нее оттиска ОТК.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТРТ |
| Номер версии (идентификационный номер) ПО | 1.1 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +410 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений температуры, % | ±0,12 |
| Вид входного сигнала (тип подключаемого датчика) | Pt100 по ГОСТ 6651-2009 |
| Количество измерительных входов | 3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - напряжение питания переменного тока, В - частота питания переменного тока, Гц | от +10 до +40 от 30 до 80 220+32 50±1 |
| Потребляемая мощность, Вт, не более | 15 |
| Г абаритные размеры (ДхШхВ), мм, не более | 100x165x100 |
| Масса, кг, не более | 1,1 |
| Срок службы, лет, не менее | 5 |
наносится на переднюю панель с помощью наклейки (рисунок 1) и на титульные листы паспорта и руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т ерморегулятор | ТПТ | 1 шт. |
| Комплект монтажных частей | - | 1 комплект |
| Паспорт | ИЮВТ 423111.006 ПС | 1 экз. |
| Руководство по эксплуатации | ИЮВТ 423111.006 РЭ | 1 экз. |
| Методика поверки | РТ -МП-4394-442-2017 | 1 экз. |
осуществляется по документу РТ-МП-4394-442-2017 «ГСИ. Терморегуляторы ТПТ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 августа 2017 года.
Основные средства поверки:
- мера электрического сопротивления постоянного тока многозначная Р3026-2 (регистрационный номер в Федеральном информационном фонде средств измерений 8478-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ИЮВТ.423111.006 ТУ Терморегулятор ТПТ. Технические условия
| Зарегистрировано поверок | 176 |
| Поверителей | 13 |
| Актуальность данных | 06.12.2024 |
