| Номер в госреестре | 69133-17 |
| Наименование СИ | Шумомеры-анализаторы спектра портативные |
| Обозначение типа СИ | ОКТАВА-111 |
| Изготовитель | ООО "ПКФ Цифровые приборы", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 31.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Шумомеры-анализаторы спектра портативные ОКТАВА-111 (далее - приборы) предназначены для измерений уровня звукового давления, а также анализа спектров сигналов в слышимом диапазоне частот.
Принцип действия прибора в режиме шумомера основан на преобразовании звукового давления в сигнал электрического напряжения с помощью конденсаторного микрофона и на последующем измерении уровня этого электрического сигнала с помощью аналого-цифрового преобразования и обработки в специализированном микропроцессоре. Результаты измерений и информация о состоянии прибора отображаются на ЖК-дисплее.
Принцип действия прибора в режиме анализатора спектра основан на частотном анализе электрических сигналов, поступающих на вход с помощью аналого-цифрового преобразования и обработки цифровых выборок исходных сигналов в специализированном микропроцессоре. Измерительно-индикаторный блок (ИИБ) прибора осуществляет прием аналоговых сигналов от первичных измерительных преобразователей (ПИП), усиление, нормализацию и измерение сигналов, а также обеспечивает питание адаптеров и предусилителей ПИП.
Конструктивно прибор состоит из ИИБ, конденсаторного микрофонного капсюля, предусилителя и поставляемых по дополнительному заказу дополнительных принадлежностей: акустического калибратора, удлинительного кабеля, штатива, ветрозащиты, зарядного устройства аккумуляторов, защитных чехлов, сумки.
В режиме анализатора спектра прибор обеспечивает подключение ПИП звукового давления, ускорения, скорости, напряженности поля, электрического напряжения.
ИИБ имеет энергонезависимую память для записи служебной информации и результатов измерений и подключается к персональному компьютеру через USB-порт. Результаты измерений из памяти ИИБ могут быть представлены на внешний компьютер в удобном для изучения виде с помощью программного обеспечения Signal+, ReportXL.
Электрическое питание прибора осуществляется от аккумуляторов. В случае необходимости, аккумуляторы могут быть заменены стандартными элементами питания типоразмера АА.
Общий вид приборов с указанием места пломбировки (МП) от несанкционированного доступа и мест размещения знака утверждения типа (ЗТ) приведен на рисунке 1.

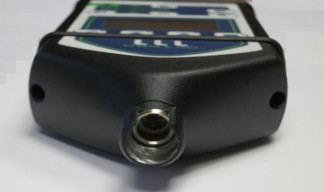

в) ИИБ, вид сверху г) Торцевая панель ИИБ, вид снизу
Рисунок 1 - Общий вид ИИБ прибора
Программное обеспечение (ПО), установленное на встроенный сигнальный процессор, по структуре является целостным и выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OKTAVA-111 FWOK111 |
| Номер версии (идентификационный номер) ПО | 1.02.01 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | D087168A |
| Алгоритм вычисления идентификатора ПО | SHA-1 |
Уровень защиты ПО от преднамеренных и от непреднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Приборы в режиме шумомера соответствуют классу 1 ГОСТ 17187-2010 (МЭК 61672-1), октавные и третьоктавные фильтры в режиме анализатора спектра соответствуют классу 1 по ГОСТ Р 8.714-2010 (МЭК 61260-1995).
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Частотные характеристики | A, C, Z, AU |
| Диапазон измерений корректированных по частотным характеристикам уровней звукового давления, дБ: - А | от 19 до 150* |
| - C | от 21 до 150* |
| - Z | от 24 до 150* |
| - Аи | от 18 до 150* |
| Временные характеристики | S, F, I, Пик, Leq |
| Пределы допускаемой абсолютной погрешности измерений уровня звукового давления, дБ | ±0,5 |
| Диапазон частот цифровых октавных фильтров, Гц | от 31,5 до 16000 |
| Диапазон частот цифровых третьоктавных фильтров, Гц | от 25 до 20000 |
| Линейный рабочий диапазон (при погрешности линейности уровня ±0,4 дБ), дБ: - октавных фильтров от 31,5 Гц до 8 кГц | 122 |
| - октавного фильтра 16 кГц | 117 |
| - третьоктавных фильтров от 25 Гц до 8 кГц | 126 |
| - третьоктавных фильтров от 10 кГц до 20 кГц | 120 |
| *В комплекте с микрофонами чувствительностью 50 мВ/Па и 14 мВ/Па |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания постоянного тока (четыре аккумулятора типоразмера АА), В | 5 |
| Сила потребляемого тока, мА | 400 |
| Масса прибора с аккумуляторами, кг, не более | 0,55 |
| Габаритные размеры (длинахширинахвысота), мм, не более - с микрофоном - без микрофона | 305x85x35 190x85x35 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от -10 до +50 от 25 до 90 от 85 до 108 |
наносится на заднюю панель прибора в виде наклейки и на титульный лист руководства по эксплуатации ПКДУ.411000.010РЭ типографским способом.
Комплект поставки прибора приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| 1 Шумомер-анализатор спектра портативный | ОКТАВА-111 | 1 |
| 1.1 Измерительно-индикаторный блок | ОКТАВА-111 | 1 |
| 1.2 Предусилитель микрофонный | Р200, Р110 | 1* |
| 1.3 Микрофонный капсюль | ВМК-205, МК-265, МК-233, | |
| М-201, МР201 | 1* | |
| 2 Комплект элементов питания | АА (LR6) | 2 |
| 3 Внешнее зарядное устройство | - | 1 |
| 4 Калибратор акустический | АК-1000 | 1** |
| 5 Кабель микрофонный удлинительный | EXC00XR | 1** |
| 6 Ветрозащита | W-X | 1** |
| 7 Адаптер для подключения преобразователей со встроенной электроникой ICP/IEPE | 110А-IEPE | 1** |
| 8 Адаптер прямого входа | ОСТШ^ГО. | 1** |
| 9 Кабель интерфейсный | КИ-110-USB | 1** |
| 10 Программное обеспечение для оформления протоколов | Signal+/ ReportXL | 1** |
| 11 Сумка наплечная или жесткий кейс | - | 1** |
| 12 Методика поверки | 340-0711-17 МП | 1 |
| 13 Руководство по эксплуатации | ПКДУ.411000.010РЭ | 1 |
| 14 Паспорт | ПКДУ.411000.010ПС | 1 |
| * Поставляется только один из указанных капсюлей/предусилителей | ||
| ** Поставляется по дополнительному заказу (опция) | ||
осуществляется по документу 340-0711-17 МП «Шумомеры-анализаторы спектра портативные ОКТАВА-111. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 11.07.2017 г. Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);
- калибратор акустический 4231 (регистрационный номер 67480-17 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт.
приведены в эксплуатационном документе.
ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования».
ГОСТ Р 8.714-2010 (МЭК 61260:1995) «ГСОЕИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытания».
ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц».
ПКДУ.411000.010ТУ. Шумомер-анализатор спектра портативный ОКТАВА-111. Технические условия.
