| Номер в госреестре | 69134-17 |
| Наименование СИ | Тестеры-анализаторы пакетных сетей |
| Обозначение типа СИ | МАКС-ЕМК С |
| Изготовитель | АО НПП "КОМЕТЕХ", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 31.10.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры-анализаторы пакетных сетей МАКС-ЕМК С (далее - тестеры) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой и измерения количества передаваемой информации при тестировании каналов передачи данных с интерфейсами Ethernet/Gigabit Ethernet.
Принцип действия тестера основан на воспроизведении эталонной частоты задающим генератором импульсных сигналов с встроенным кварцевым источником тактовой частоты, формировании на выходах тестера импульсного сигнала, соответствующего трафику передачи данных (потока пакетов цифровой информации) на разных уровнях сети с заданными параметрами пакета, логическом анализе структуры импульсного сигнала (трафика), поступающего на входы тестера, при различных протоколах взаимодействия, измерении количества информации и создании статистики сети (определение пропускной способности, задержки распространения пакетов, зависимости уровня потерь пакетов от загрузки канала, максимального времени, за которое сетевое устройство пропускает максимальную нагрузку).
Установка режимов работы и выбор параметров тестирования осуществляется дистанционно, от внешнего персонального компьютера (далее - ПК), с помощью программы удаленного управления. Информация об установленных режимах работы, выборе измеряемых параметров и полученных результатах измерения и тестирования отображается на экране ПК с помощью программы удаленного управления. ПК должен иметь следующие характеристики:
- процессор Intel или AMD 64 разряда;
- операционная система Windows-7 и выше;
- свободный объем жесткого диска не менее 1 ГБайт;
- объем ОЗУ не менее 4 ГБайт;
- наличие портов Ethernet, USB.
Тестер позволяет выполнять тестирование и паспортизацию пакетных сетей и услуг на электрических интерфейсах Ethernet/Gigabit Ethernet: (10BASE-T, 100BASE-T, 1000BASE-T).
Тестеры выпускаются в двух вариантах исполнения: «МАКС-ЕМК С1» - с одним измерительным портом; «МАКС-ЕМК С2» - с двумя измерительными портами.
Конструктивно тестер представляет собой малогабаритный прибор, имеющий ножки для установки на стол и съемные кронштейны для крепления в 19-ти дюймовые шкафы и стойки стандарта МЭК 297 19, занимая по высоте 1U (43,7 мм). По отдельному заказу в составе комплекта может поставляться устройство образования шлейфа МАКС-ЕМВК С1, работающее совместно с МАКС-ЕМК С, не имеющее собственных метрологических характеристик.
По условиям применения тестеры удовлетворяют требованиям, предъявляемым к аппаратуре группы 3 ГОСТ 22261-94.

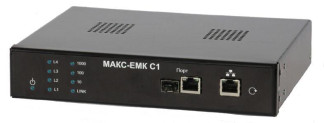

Общий вид для вариантов исполнения тестеров «МАКС-ЕМК С1» и «МАКС-ЕМК С2» представлены на рисунках 1 и 2, схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением) и знак поверки, для тестера исполнения «МАКС-ЕМК С1» на рисунке 3. Схема пломбировки для тестера исполнения «МАКС-ЕМК С2» аналогична.
Программное обеспечение (ПО) встроенное с управляющими функциями.
Таблица 1 - Идентификационные данные ПО_
| Идентификационные данные (признаки) | Значение | |
| МАКС-ЕМК С1 | МАКС-ЕМК С2 | |
| Идентификационное наименование ПО | max emkc1 release v1.0 | max emkc2 release v1.0 |
| Номер версии (идентификационный номер) ПО | 1.0 или выше | 1.0 или выше |
| Цифровой идентификатор ПО | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция тестера исключает возможность несанкционированного влияния на ПО и измерительную информацию. Загрузка ПО осуществляется с CD-ROM (компакт-диска с записанными на него данными только для чтения) при подготовке тестера к работе. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией тестеров и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Метрологические и технические и характеристики
Таблица 2 - Метрологические характеристики тестеров
| Наименование характеристики | Значение |
| Тактовая частота сигнала потока данных, МГц | 125 |
| Пределы допускаемой относительной погрешности по частоте сигнала потока данных (по тактовой частоте) | ±2,5 • 10-5 |
| Частота передачи сигнала полезной информации при генерировании пакетов с минимально возможным межкадровым интервалом, МГц | 125M(L+8)/(L+20), где 125 - тактовая частота сигнала в МГц; L - длина пакета полезной информации в байтах; 8 - минимальный межкадровый интервал в байтах; 20 - заголовок кадра в байтах; M - коэффициент, равный: 1 - для интерфейса 1000BASE-T; 0,1 - для 100BASE-T; 0,01 - для 10BASE-T |
| Пределы допускаемой абсолютной погрешности по частоте при передаче сигнала полезной информации, МГц | ±0,015 |
| Диапазон измерений количества информации, поступившей на измерительный порт, байт | от 0 до 11020 |
| Пределы допускаемой абсолютной погрешности измерений количества информации, поступившей на измерительный порт, байт | ±1 |
Таблица 3 - Технические характеристики тестеров
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при 25 °С, %, не более | от 5 до 40 90 |
| Предельные условия транспортирования и хранения: - температура окружающего воздуха, °C | от - 20 до + 50 |
| Габаритные размеры (длинах ширинах высота), мм, не более: тестер исполнения «МАКС-ЕМК С1» - тестер исполнения «МАКС-ЕМК С2» | 225х110х44 225х190х44 |
| Масса, кг, не более: - тестер исполнения «МАКС-ЕМК С1» - тестер исполнения «МАКС-ЕМК С2» | 1,5 1,7 |
| Напряжение питания от сети переменного тока, В | 220+22-зз |
| Потребляемая мощность, В • А, не более | 25 |
наносится типографским способом на титульные листы эксплуатационных документов и на заднюю сторону тестера в виде наклеек или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы тестера.
Таблица 5 - Комплектность тестера
| Наименование | Количество | Примечание |
| Тестер-анализатор пакетных сетей МАКС-ЕМК С, модификации МАКС-ЕМК С1 или МАКС-ЕМК С2 | 1 | |
| Кронштейны для крепления на 19-дюймовую стойку | 2 | * |
| Кабель электропитания | 1 | |
| Кабель USB-порта | 1 | |
| CD-диск с программным обеспечением | 1 | |
| Устройство образования шлейфа МАКС-ЕМВК С1 | 1 | * |
| Руководство по эксплуатации, совмещенное с паспортом МБСЕ.468212.012 РЭ | 1 | |
| Методика поверки МБСЕ.468212.012 МП | 1 | |
| * Поставляется по согласованию с заказчиком | ||
осуществляется по документу МБСЕ.468212.012 МП «Тестеры-анализаторы пакетных сетей МАКС-ЕМК С. Методика поверки», утвержденному ФГУП ЦНИИС 15.08.2017 г.
Основные средства поверки:
частотомер электронно-счетный Ч3-63/1 (рег. № 9084-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров с требуемой точностью.
Знак поверки наносится на лицевую сторону тестера и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
