| Номер в госреестре | 69138-17 |
| Наименование СИ | Расходомер-счетчик газа ультразвуковой |
| Обозначение типа СИ | Turbo Flow UFG - F |
| Изготовитель | ООО НПО "Турбулентность-Дон", с.Чалтырь |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |

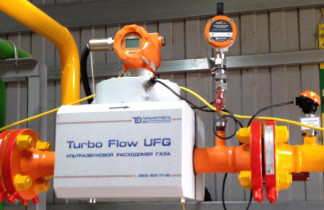

Расходомер - счетчик газа ультразвуковой Turbo Flow UFG - F (далее - расходомер) предназначен для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного.
Принцип работы расходомера основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода газа.
Расходомер состоит из:
- преобразователя расхода ультразвукового (далее - УПР) с установленными четырьмя ультразвуковыми приемо-передатчиками и преобразователями температуры и давления;
- электронного блока (далее - ЭБ), который осуществляет прием - передачу сигналов через ультразвуковые приемо-передатчики, их преобразование, обработку и вычисление расхода газа с последующим формированием цифрового выходного сигнала;
- вычислителя расхода (далее - ВР), который обрабатывают входные сигналы по каналам измерений расхода, давления и температуры и вычисляют объем, объемный расход и объем газа, приведенный к стандартным условиям, а также массовый расход и массу газа по стандартизованным алгоритмам с учетом введенных теплофизических параметров измеряемой среды.
Расходомер обеспечивает выполнение следующих функций:
- измерение объемного расхода в рабочих условиях и вычисление объема, объемного расхода и объема газа, приведенного к стандартным условиям, а также вычисление массового расхода и массы газов;
- архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объема, расхода, температуры, давления архивов событий и параметров функционирования;
- введение и регистрацию значений условно-постоянных величин;
- защиту от несанкционированного доступа к параметризации и архивам;
- передачу измеренных данных, параметров настройки и архивной информации;
- разделение и ограничение напряжения и тока в искробезопасных цепях.
Расходомер обеспечивают вывод на показывающее устройство следующих параметров:
- текущего значения объемного расхода газа;
- текущего значения объемного расхода газа, приведенного к стандартным условиям;
- текущего значения температуры измеряемой среды;
- текущего значения давления измеряемой среды;
- текущего значения скорости потока измеряемой среды;
- текущего значения скорости звука;
- текущего значения накопленного объема газа, приведенного к стандартным условиям;
- текущих параметров даты и времени;
- суммарного объема, массы и объема газа, приведенного к стандартным условиям за установленные интервалы времени (часы, сутки, месяц);
- суммарного накопленного рабочего объема, массы и объема газа, приведенного к стандартным условиям;
- параметров функционирования расходомера.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Вид едоку Вид сдерху
1 - пломба свинцовая для нанесения знака поверки;
2 - места под клеймо завода изготовителя способом давления на специальную мастику;
3 - отверстие для навесной пломбы для нанесения знака поверки.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.
Идентификационные данные ПО расходомера приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UFG.F |
| Номер версии (идентификационный номер) ПО | 1.00 |
| Цифровой идентификатор ПО | 0xb456588F |
| Метод расчета цифрового идентификатора ПО | CRC-32 |
Защита ПО расходомера от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода газа при рабочих условиях, м3/ч | от 1,4 до 280 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, % | ±1,0 |
| Верхний предел измерений абсолютного давления (ВПИ), МПа | 1,6 |
| Пределы допускаемой относительной погрешности измерений давления, % | ±0,25 |
| Пределы допускаемой приведенной погрешности УПР преобразования значения расхода в токовый выходной сигнал (от 4 до 20 мА), % | ±0,1 |
| Пределы допускаемой относительной погрешности УПР преобразования значения расхода газа в частотный выходной сигнал, % | ±0,1 |
| Диапазон температуры измеряемого газа, °С | от -50 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | ±(0,15 + 0,005 |t|) где t - измеряемая температура |
| Пределы допускаемой относительной основной погрешности вычислителя ВР вычислений массового расхода и массы газа, объемного расхода и объема газа, приведенного к стандартным условиям, % | ±0,02 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр условный, мм | 50 |
| Цифровой проводной интерфейс | протокол MODBUS RTU |
| по интерфейсу RS-485 | |
| Цифровые беспроводной интерфейс | Bluetooth |
| Маркировка взрывозащиты | 1 Ex d [ia Ga] IIC T4 Gb |
| Параметры электрического питания, В: | от внешнего блока питания от 7 до 30 |
| Потребляемая мощность, Вт, не более | 30,0 |
| Масса, кг | 15 |
| Габаритные размеры, мм | |
| - высота | 450 |
| - ширина | 150 |
| - длина | 400 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -60 до +70 |
| - относительная влажность воздуха, %, | до 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на маркировочную табличку, закрепленную на корпусе УПР методом аппликации и на титульные листы руководства по эксплуатации и паспорта печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Расходомер-счетчик газа ультразвуковой | Turbo Flow UFG - F | 1 шт. |
| Расходомер - счетчик газа ультразвуковой Turbo Flow UFG. Руководство по эксплуатации | ТУАС.407252.001 РЭ | 1 экз. |
| Расходомер - счетчик газа ультразвуковой Turbo Flow UFG. Паспорт | ТУАС.407252.001 ПС | 1 экз. |
| Расходомер - счетчик газа ультразвуковой Turbo Flow UFG - F. Методика поверки | МП 208-045-2017 | 1 экз. |
осуществляется по документу МП 208-045-2017 «Расходомер - счетчик газа ультразвуковой Turbo Flow UFG - F. Методика поверки», утвержденному ФГУП «ВНИМС» 20.09.2017 г.
Основные средства поверки:
- установка поверочная для счетчиков газа УПСГ-1600 (регистрационный номер 49033-12), диапазон от 0,8 до 1600 м3/ч, пределы относительной погрешности ±0,31 %;
- частотомер электронно-счетный ЧЗ-38, диапазон от 0,1 Гц до 50 МГц (регистрационный номер 3433-73);
- калибратор давления портативный Метран-517 (регистрационный номер 39151-12), диапазон от минус 100 кПа до 60 МПа, пределы основной относительной погрешности от ±0,02 до ±0,1 %;
- термометры сопротивления эталонные ЭТС-100 (регистрационный номер 19916-10), диапазон от минус 196 до 0 °С и от 0 до плюс 660 °С, 3 разряд;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт расходомера или на свидетельство о поверке и на пломбы, ограничивающие доступ к узлам регулировки и настройки.
приведены в эксплуатационном документе
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ТУ 4213-012-70670506-2013 Расходомер - счетчик газа ультразвуковой Turbo Flow UFG. Технические условия
