| Номер в госреестре | 69141-17 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | 2600Т мод. 261, 266 |
| Изготовитель | "ABB Automation Products GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 01.11.2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Преобразователи давления измерительные 2600Т модификаций 261, 266 (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразования избыточного, абсолютного давления, разности давлений нейтральных и агрессивных жидкостей, газов, паров, а также гидростатического давления (уровня) жидкостей в нормированный выходной сигнал постоянного тока и/или цифровой сигнал.
Преобразователь состоит из двух функциональных блоков: первичного и вторичного. В состав первичного блока входят устройства, контактирующие с измеряемой средой и чувствительный элемент (сенсор), а в состав вторичного - электронные узлы, клеммный блок и кожух. В корпусе преобразователя может быть установлен жидкокристаллический индикатор.
Под воздействием измеряемого давления чувствительный элемент преобразователя деформируется, при этом возникает электрический сигнал пропорциональный давлению, который подается во вторичный блок, где с помощью микропроцессора преобразуется в нормированный выходной сигнал постоянного тока и/или цифровой сигнал (HART, Profibus-PA, Fieldbus FOUNDATION, Wireless Hart). Вторичный блок выпускается в различных вариантах исполнения, которое уточняется при заказе: аналоговый выходной сигнал плюс HART, Profibus-PA, Fieldbus FOUNDATION, Wireless Hart. Первый вариант имеет выходной аналоговый сигнал от 4 до 20 мА и дополнительно комплектуется встроенным HART модемом, обеспечивающим интерфейс с помощью цифрового протокола связи HART, что позволяет осуществлять управление преобразователем с помощью внешних устройств (портативного коммуникатора или компьютера). Вариант PROFIBUS содержит выходной каскад Profibus PA-IEC 1158, выполненный на интегральных схемах специального назначения ASIC, и обеспечивает полную двунаправленную цифровую связь согласно протоколу PROFIBUS, в том числе и для Fieldbus FOUNDATION. Цифровые протоколы связи позволяют выполнять дистанционную перенастройку поддиапазонов измерений, калибровку и диагностику преобразователей на месте их эксплуатации.
Преобразователи являются приборами, перенастраиваемыми по диапазону измерений давления. Конфигурация диапазонов измеряемых давлений осуществляется с клавиатуры прибора, либо HART-коммуникатора, портативного компьютера. Преобразователи имеют функции калибровки нуля и диапазона измерений по месту установки.
По дополнительному заказу потребителя в комплект поставки преобразователей могут быть включены портативный коммуникатор DHH805, осуществляющий управление преобразователем по цифровому протоколу связи и полевой индикатор JDF200, обеспечивающий дистанционную индикацию показателей технологических процессов на удобном для чтения дисплее.
Схемы расшифровки выпускаемых модификаций преобразователей приведены в таблицах 1 и 2. Модификации преобразователей различаются по метрологическим и техническим характеристикам, по конструктивному исполнению и по функциональным возможностям.
| 1 | 2 | 3 |
| Мод. | Вид измеряемого давления | Присоединение к процессу |
| 261 | Избыточное (G) | C - прямой монтаж через фланцевый мембранный разделитель G - прямой монтаж с присоединением Tri-Clamp стандарта ASME J - магистральный монтаж с присоединением Tri-Clamp стандарта ASME M - прямой монтаж через внутренний фланцевый мембранный разделитель N - прямой монтаж через резьбовой мембранный разделитель R - удаленный монтаж через мембранный разделитель (капилляр) S - резьбовое |
| Абсолютное (A) |
Таблица 2
| 1 | 2 | 3 | 4 |
| Мод. | Вид измеряемого давления | Присоединение к процессу | Исполнение |
| 266 | Избыточное (D, G, H, M) D - датчик разности давлений (стандартная точность) G - датчик избыточного давления (повышенная точность) H - датчик избыточного давления (стандартная точность) М - датчик разности давлений (повышенная точность) | D - прямой монтаж через мембранный разделитель R - удаленный монтаж через мембранный разделитель (капиляр) S - резьбовое | H- стандартная точность (индуктивный сенсор) T - повышенная точность(пьезо сенсор) |
| Абсолютное (A, N, R) A - датчик избыточного давления (повышенная точность) N - датчик избыточного давления (стандартная точность) R - датчик разности давлений (повышенная точность) | |||
| Разность (D, M) D - высокое статическое давление (стандартная точность) M - стандартное статическое давление (повышенная точность) | |||
| Многопарамметрические (C, J) C - мультисенсор с функцией вычислителя J- мультисенсор |
Преобразователи имеют взрывозащищенное исполнение и могут применяться во взрывоопасных зонах и наружных установках в соответствии с указанными на них маркировками взрывозащиты, искрозащиты и защиты от воспламенения горючей пыли.

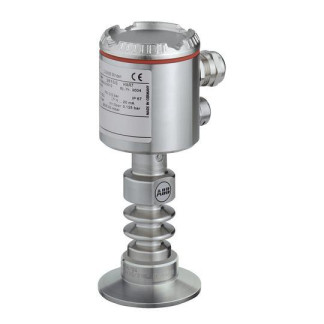

Внешний вид преобразователей приведен на рисунках 1-15.
Рисунок 7 - Преобразователи модификаций 261GS, 261AS
f~-
т
* -л-
Рисунок 11 - Преобразователи модификаций 266DSH, 266MST, 266RST
Пломбирование преобразователей давления измерительных 2600Т модификаций 261, 266 не предусмотрено.
Преобразователи функционируют под управлением встроенного специального программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, хранения, обработки информации, позволяет производить настройку диапазона и единицы измерений.
Идентификационные данные ПО приведены в таблице 3.
Таблица 3
| Идентификационные данные ПО | Значение | |||
| ПО Hart | ||||
| Идентификационное наименование ПО | 266 (L / 7) | 266Cx (1 / H / 8 / T) | 266Jx (1 / H /8 / T) | 261 Gx/Ax (1 / H) |
| Номер версии (идентификационный номер) ПО | Не ниже 7.1.55 | Не ниже 7.1.14 | Не ниже 142.1.4 | Не ниже 1.5.1 |
| Цифровой идентификатор ПО | - | - | - | - |
| Идентификационные данные ПО | Значение | |
| П | О Fieldbus FOUNDATION | |
| Идентификационное наименование ПО | 266 (3 / F) | - |
| Номер версии (идентификационный номер) ПО | Не ниже 7.1.7 | - |
| Цифровой идентификатор ПО | - | - |
| ПО Wireless Hart | ||
| Идентификационное наименование ПО | 266 (9 /W) | - |
| Номер версии (идентификационный номер) ПО | Не ниже 6.1.1 | - |
| Цифровой идентификатор ПО | - | - |
| ПО Profibus PA | ||
| Идентификационное наименование ПО | 266 (2 /Р) | - |
| Номер версии (идентификационный номер) ПО | Не ниже 7.1.5 | - |
| Цифровой идентификатор ПО | - | - |
При работе преобразователей пользователь не может влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические характеристики преобразователей приведены в таблицах 4 - 7. Технические характеристики преобразователей приведены в таблице 8.
Таблица 4 - Метрологические характеристики
| Модификация (измеряемый параметр) | Диапазоны измерений(1), кПа | Минимальный интервал измерений(1), кПа | Максимальное допускаемое рабочее давление(1), МПа | Выходной аналоговый сигнал, мА |
| 261GC, 261GG, 261GJ, 261GM, 261GN (избыточное давление) | от -101,325 до 60000,000 | от 0,3 до 3000 | от 1 до 90 | от 4 до 20 |
| 261AC, 261AG, 261AJ, 261AM, 261AN (абсолютное давление) | от 0 до 60000,000 | от 0,3 до 3000 | от 1 до 90 | от 4 до 20 |
| 261GR (избыточное давление) | от -101,325 до 60000,000 | от 0,4 до 3000 | от 1 до 90 | от 4 до 20 |
| 261AR (абсолютное давление) | от 0 до 60000,000 | от 0,4 до 3000 | от 1 до 90 | от 4 до 20 |
| 261GS (избыточное давление) | от -101,325 до 60000,000 | от 0,3 до 3000 | от 1 до 90 | от 4 до 20 |
| 261AS (абсолютное давление) | от 0 до 10000,000 | от 0,3 до 500 | от 1 до 20 | от 4 до 20 |
| Модификация (измеряемый параметр) | Диапазоны измерений(1), кПа | Минимальный интервал измерений(1), кПа | Максимальное допускаемое рабочее давление(1), МПа | Выходной аналоговый сигнал, мА |
| 266AST (абсолютное давление) | от 0 до 10000,000 | от 0,3 до 500 | от 1 до 30 | от 4 до 20 |
| 266GST (избыточное давление) | от -101,325 до 60000,000 | от 0,2 до 600 | от 1 до 90 | от 4 до 20 |
| 266MST (разность давлений) | от -10000,000 до 10000,000 | от 0,05 до 100 | от 2 до 60 | от 4 до 20 |
| 266RRT (абсолютное давление) | от 0,070 до 2000,000 | от 2 до 100 | от 25 до 41 | от 4 до 20 |
| 266MRT (разность давлений) | от -10000,000 до 10000,000 | от 0,6 до 167 | от 25 до 41 | от 4 до 20 |
| 266RST (абсолютное давление) | от 0 до 2000,000 | от 2 до 100 | от 0 до 41 | от 4 до 20 |
| 266GRT (избыточное давление) | от -101,255 до 60000,000 | от 0,6 до 1000 | от 1 до 90 | от 4 до 20 |
| 266ART (абсолютное давление) | от 0,070 до 10000,000 | от 1,2 до 500 | от 1 до 20 | от 4 до 20 |
| 266MDT (разность давлений) | от -10000,000 до 10000,000 | от 0,6 до 167 | до 16 | от 4 до 20 |
| 266GDT (избыточное давление) | от -101,225 до 60000,000 | от 0,6 до 2000 | от 1 до 90 | от 4 до 20 |
| 266ADT (абсолютное давление) | от 0,070 до 10000,000 | от 1,2 до 1000 | от 1 до 20 | от 4 до 20 |
| 266HSH (избыточное давление) | от -101,225 до 105000,000 | от 0,54 до 10500 | от 14 до 157,5 | от 4 до 20 |
| 266HRH (избыточное давление) | от -101,225 до 105000,000 | от 0,67 до 10500 | от 14 до 135 | от 4 до 20 |
| 266HDH (избыточное давление) | от -101,225 до 105000,000 | от 1,34 до 534 | от 14 до 135 | от 4 до 20 |
| 266NSH (абсолютное давление) | от 0,070 до 16000,000 | от 0,67 до 267 | от 14 до 21 | от 4 до 20 |
| 266NRH (абсолютное давление) | от 0,070 до 16000,000 | от 0,67 до 267 | от 14 до 21 | от 4 до 20 |
| 266NDH (абсолютное давление) | от 0,070 до 16000,000 | от 1,34 до 534 | от 14 до 21 | от 4 до 20 |
| 266DSH (разность давлений) | от -16000,000 до 16000,000 | от 0,05 до 160 | от 2 до 42 | от 4 до 20 |
| 266DRH (разность давлений) | от -16000,000 до 16000,000 | от 0,2 до 267 | от 7 до 21 | от 4 до 20 |
| 266DDH (разность давлений) | от -16000,000 до 16000,000 | от 0,67 до 267 | от 16 до 21 | от 4 до 20 |
| 266CSH, 266CST (многопарамметрический): - разность давлений - абсолютное давление | от 0 до 2000,000 от 0 до 41000,000 | от 0,05 до 20 от 6 до 410 | от 2 до 41 | от 4 до 20 |
| Модификация (измеряемый параметр) | Диапазоны измерений(1), кПа | Минимальный интервал измерений(1), кПа | Максимальное допускаемое рабочее давление(1), МПа | Выходной аналоговый сигнал, мА |
| 266JSH, 266JST (многопарамметрический): - разность давлений - абсолютное давление | от -10000,000 до 10000,000 от 0 до 41000,000 | от 0,05 до 100 от 6 до 410 | от 2 до 41 | от 4 до 20 |
| 266CRH, 266CRT (многопараметрический): - разность давлений - абсолютное давление | от 0 до 2000,000 от 0 до 41000,000 | от 0,6 до 33,3 от 20 до 410 | от 2 до 41 | от 4 до 20 |
| 266JRH, 266JRT (многопараметрический): - разность давлений - абсолютное давление | от -10000,000 до 10000,000 от 0 до 41000,000 | от 0,6 до 167 от 20 до 410 | от 2 до 41 | от 4 до 20 |
| Примечания (1)Диапазон измерений, минимальный интервал измерений и максимальное допускаемое рабочее давление в зависимости от кода сенсора приведены в технической документации. | ||||
Таблица 5 - Пределы допускаемой основной приведенной погрешности
| Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
| 261GC, 261GG, 261GJ, 261GM, 261GN, 261AC, 261AG, 261AJ, 261AM, 261AN | C - V | от 1:1 до 10:1 | ±0,1 |
| от 10:1 до 20:1 | ±(0,1+0,005-КП-0,05) | ||
| 261GR, 261AR | C - V | от 1:1 до 10:1 | ±0,1 |
| от 10:1 до 20:1 | ±(0,1+0,005-КП-0,05) | ||
| 261GS | C - V | от 1:1 до 10:1 | ±0,1 |
| от 10:1 до 20:1 | ±(0,1+0,005-КП-0,05) | ||
| 261AS | C - R | от 1:1 до 10:1 | ±0,1 |
| от 10:1 до 20:1 | ±(0,1+0,005-КП-0,05) | ||
| 266GST | C - V | от 1:1 до 10:1 | ±0,04 |
| C | от 10:1 до 30:1 | ±(0,04+0,005-КП-0,05) | |
| F - V | от 10:1 до 100:1 | ±(0,04+0,005-КП-0,05) | |
| L - R | от 1:1 до 10:1 | ±0,025 (опция) |
| Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
| 266AST | C - R | от 1:1 до 10:1 | ±0,04 |
| от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | ||
| от 10:1 до 20:1 | ±(0,0075 •КП) | ||
| 266HSH | F - Q | от 1:1 до 10:1 | ±0,06 |
| от 10:1 до 100:1 | ±(0,006-КП) | ||
| S, E | от 1:1 до 10:1 | ±0,075 | |
| S | от 10:1 до 100:1 | ±(0,0075 •КП) | |
| E | от 10:1 до 30:1 | ±(0,075 •КП) | |
| W | от 1:1 до 5:1 | ±0,075 | |
| от 5:1 до 50:1 | ±(0,015 •КП) | ||
| Z | от 1:1 до 5:1 | ±0,15 | |
| от 5:1 до 10:1 | ±(0,03 •КП) | ||
| 266HSH (опция D2) | F - Q | от 1:1 до 5:1 | ±0,04 |
| 266NSH | F - S | от 1:1 до 10:1 | ±0,075 |
| от 10:1 до 60:1 | ±(0,0075 •КП) | ||
| 266MST | A - R | от 1:1 до 10:1 | ±0,04 |
| A | от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | |
| C | от 10:1 до 30:1 | ±(0,04+0,005-КП-0,05) | |
| F - R | от 10:1 до 100:1 | ±(0,04+0,005-КП-0,05) | |
| F - N | от 1:1 до 10:1 | ±0,025 (опция) | |
| 266RST | F - N | от 1:1 до 10:1 | ±0,04 |
| от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | ||
| E | от 1:1 до 5:1 | ±0,10 | |
| от 5:1 до 20:1 | ±(0,02-КП) | ||
| 266DSH (стандартный статический) | F - P | от 1:1 до 10:1 | ±0,06 |
| от 10:1 до 100:1 | ±(0,006-КП) | ||
| E, Q, S | от 1:1 до 10:1 | ±0,075 | |
| Q и S | от 10:1 до 100:1 | ±(0,0075 •КП) | |
| E | от 10:1 до 30:1 | ±(0,0075 •КП) | |
| B | от 1:1 до 10:1 | ±0,10 | |
| от 1:1 до 20:1 | ±(0,01 •КП) | ||
| A | от 1:1 до 4:1 | ±0,10 | |
| от 4:1 до 20:1 | ±(0,025 •КП) | ||
| 266DSH (опция D2) | F - Q | от 1:1 до 5:1 | ±0,04 |
| F - P | от 5:1 до 100:1 | ±(0,0105+0,0059-КП) | |
| Q | от 5:1 до 100:1 | ±(0,003+0,0074-КП) | |
| 266DSH (высокостатический) | F - Q | от 1:1 до 10:1 | ±0,075 |
| от 10:1 до 100:1 | ±(0,0075 •КП) | ||
| 266MRT (с уплотнениями P3, F3, E3, S3, F2) | F - R | от 1:1 до 10:1 | ±0,04 |
| от 10:1 до 60:1 | ±(0,04+0,005-КП-0,05) | ||
| C | от 1:1 до 5:1 | ±0,04 | |
| от 5:1 до 10:1 | ±(0,008-КП) |
| Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
| 266MRT (с другими уплотнениями) | F - R | от 1:1 до 10:1 | ±0,065 |
| от 10:1 до 60:1 | ±(0,0065-КП) | ||
| C | от 1:1 до 5:1 | ±0,065 | |
| от 5:1 до 10:1 | ±(0,013 •КП) | ||
| 266RRT (с уплотнениями P3, F3, E3, S3, F2) | F, L, N | от 1:1 до 10:1 | ±0,04 |
| от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | ||
| 266RRT (с другими уплотнениями) | F, L, N | от 1:1 до 10:1 | ±0,065 |
| от 10:1 до 20:1 | ±(0,0065-КП) | ||
| 266GRT (с уплотнениями P3, F3, E3, S3, F2) | F - V | от 1:1 до 10:1 | ±0,04 |
| от 10:1 до 60:1 | ±(0,04+0,005-КП-0,05) | ||
| C | от 1:1 до 5:1 | ±0,04 | |
| от 5:1 до 10:1 | ±(0,008-КП) | ||
| 266GRT (с другими уплотнениями) | F - V | от 1:1 до 10:1 | ±0,065 |
| от 10:1 до 60:1 | ±(0,0065-КП) | ||
| C | от 1:1 до 5:1 | ±0,065 | |
| от 5:1 до 10:1 | ±(0,013 •КП) | ||
| 266ART (с уплотнениями P3, F3, E3, S3, F2) | F - R | от 1:1 до 10:1 | ±0,04 |
| от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | ||
| C | от 1:1 до 5:1 | ±0,04 | |
| 266ART (с другими уплотнениями) | F - R | от 1:1 до 10:1 | ±0,065 |
| от 10:1 до 20:1 | ±(0,0065-КП) | ||
| C | от 1:1 до 5:1 | ±0,065 | |
| 266DRH (с уплотнениями P3, F3, E3, S3, F2) | F | от 1:1 до 10:1 | ±0,06 |
| от 10:1 до 60:1 | ±(0,006-КП) | ||
| H - S | от 1:1 до 10:1 | ±0,075 | |
| от 10:1 до 60:1 | ±(0,0075 •КП) | ||
| E и B | от 1:1 до 5:1 | ±0,10 | |
| от 5:1 до 20:1 | ±(0,02-КП) | ||
| 266DRH (с другими уплотнениями) | F - S | от 1:1 до 10:1 | ±0,10 |
| от 10:1 до 60:1 | ±(0,01 •КП) | ||
| E и B | от 1:1 до 5:1 | ±0,15 | |
| от 5:1 до 20:1 | ±(0,03 •КП) | ||
| 266HRH (с уплотнениями P3, F3, E3, S3, F2) | М и Р | от 1:1 до 10:1 | ±0,06 |
| от 10:1 до 60:1 | ±(0,006-КП) | ||
| F, H, Q, S, V | от 1:1 до 10:1 | ±0,075 | |
| от 10:1 до 60:1 | ±(0,0075 •КП) | ||
| Z | от 1:1 до 5:1 | ±0,15 | |
| от 5:1 до 10:1 | ±(0,03 •КП) | ||
| 266HRH (с другими уплотнениями) | F, H, M, P, Q, S, V | от 1:1 до 10:1 | ±0,10 |
| от 10:1 до 60:1 | ±(0,01 •КП) | ||
| Z | от 1:1 до 5:1 | ±0,2 | |
| от 5:1 до 10:1 | ±(0,04-КП) |
| Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
| 266NRH (с уплотнениями P3, F3, E3, S3, F2) | F - S | от 1:1 до 10:1 | ±0,10 |
| от 10:1 до 60:1 | ±(0,01 •КП) | ||
| 266NRH (с другими уплотнениями) | F - S | от 1:1 до 10:1 | ±0,15 |
| от 10:1 до 60:1 | ±(0,015 •КП) | ||
| 266MDT (с уплотнениями P3, F3, E3, S3, F2) | F - R | от 1:1 до 10:1 | ±0,04 |
| от 10:1 до 60:1 | ±(0,04+0,005-КП-0,05) | ||
| C | от 1:1 до 10:1 | ±0,065 | |
| 266MDT (с другими уплотнениями) | F - R | от 1:1 до 10:1 | ±0,065 |
| от 10:1 до 60:1 | ±(0,0065-КП) | ||
| C | от 1:1 до 10:1 | ±0,12 | |
| 266GDT (с уплотнениями P3, F3, E3, S3, F2) | F - V | от 1:1 до 10:1 | ±0,04 |
| от 10:1 до 60:1 | ±(0,04+0,005-КП-0,05) | ||
| C | от 1:1 до 10:1 | ±0,065 | |
| 266GDT (с уплотнениями M1, M1.5A) | L - V | от 1:1 до 5:1 | ±0,04 |
| от 5:1 до 30:1 | ±(0,008-КП) | ||
| 266GDT (с уплотнениями M1.5, M1.5B) | L - R | от 1:1 до 5:1 | ±0,04 |
| от 5:1 до 30:1 | ±(0,008-КП) | ||
| 266GDT (с другими уплотнениями) | F - V | от 1:1 до 10:1 | ±0,065 |
| от 10:1 до 60:1 | ±(0,0065-КП) | ||
| C | от 1:1 до 10:1 | ±0,12 | |
| 266ADT (с уплотнениями P3, F3, E3, S3, F2) | F - R | от 1:1 до 10:1 | ±0,04 |
| от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | ||
| C | от 1:1 до 5:1 | ±0,065 | |
| 266ADT (с уплотнениями M1, M1.5, M1.5A, M1.5B) | L - R | от 1:1 до 5:1 | ±0,065 |
| от 5:1 до 10:1 | ±(0,013 •КП) | ||
| 266ADT (с другими уплотнениями) | F - R | от 1:1 до 10:1 | ±0,065 |
| от 10:1 до 20:1 | ±(0,0065-КП) | ||
| C | от 1:1 до 5:1 | ±0,12 | |
| 266DDH (с уплотнениями P3, F3, E3, S3, K1.5, F2) | F | от 1:1 до 10:1 | ±0,06 |
| от 10:1 до 60:1 | ±(0,006-КП) | ||
| H - S | от 1:1 до 10:1 | ±0,075 | |
| от 10:1 до 60:1 | ±(0,0075 •КП) | ||
| E | от 1:1 до 5:1 | ±0,10 | |
| от 5:1 до 20:1 | ±(0,02-КП) | ||
| 266DDH (с другими уплотнениями) | F - S | от 1:1 до 10:1 | ±0,10 |
| от 10:1 до 60:1 | ±(0,01 •КП) | ||
| E | от 1:1 до 5:1 | ±0,15 | |
| от 5:1 до 20:1 | ±(0,03 •КП) |
| Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
| 266HDH (с уплотнениями P3, F3, E3, S3, K1.5, F2) | М и Р | от 1:1 до 10:1 | ±0,06 |
| от 10:1 до 60:1 | ±(0,006-КП) | ||
| F, H, Q, S, V | от 1:1 до 10:1 | ±0,075 | |
| от 10:1 до 60:1 | ±(0,0075 •КП) | ||
| W | от 1:1 до 5:1 | ±0,075 | |
| от 5:1 до 50:1 | ±(0,015 •КП) | ||
| Z | от 1:1 до 5:1 | ±0,15 | |
| от 5:1 до 10:1 | ±(0,03 •КП) | ||
| 266HDH (с уплотнениями Y1) | H и M | от 1:1 до 5:1 | ±0,15 |
| от 5:1 до 30:1 | ±(0,03 •КП) | ||
| p, Q | от 1:1 до 5:1 | ±0,075 | |
| от 5:1 до 30:1 | ±(0,015 •КП) | ||
| 266HDH (с уплотнениями M1) | H и M | от 1:1 до 5:1 | ±0,15 |
| от 5:1 до 30:1 | ±(0,03 •КП) | ||
| P, Q, S | от 1:1 до 5:1 | ±0,075 | |
| от 5:1 до 30:1 | ±(0,015 •КП) | ||
| 266HDH (с уплотнениями M1.5, M1.5B) | F, H, M, P, Q | от 1:1 до 5:1 | ±0,075 |
| от 5:1 до 30:1 | ±(0,015 •КП) | ||
| 266HDH (с уплотнениями M1.5, M1.5A) | F, H, M, P, Q, S | от 1:1 до 5:1 | ±0,075 |
| от 5:1 до 30:1 | ±(0,015 •КП) | ||
| 266HDH (с другими уплотнениями) | F, H, M, P, Q, S, V | от 1:1 до 10:1 | ±0,10 |
| от 10:1 до 60:1 | ±(0,01 •КП) | ||
| W | от 1:1 до 5:1 | ±0,01 | |
| от 5:1 до 50:1 | ±(0,02-КП) | ||
| Z | от 1:1 до 5:1 | ±0,20 | |
| от 5:1 до 10:1 | ±(0,04-КП) | ||
| от 10:1 до 60:1 | ±(0,01 •КП) | ||
| 266NDH (с уплотнениями P3, F3, E3, S3, K1.5, F2) | F, H, M, P, Q, S | от 1:1 до 10:1 | ±0,10 |
| от 10:1 до 60:1 | ±(0,01 •КП) | ||
| 266NDH (с уплотнениями M1) | H и M | от 1:1 до 5:1 | ±0,20 |
| от 5:1 до 30:1 | ±(0,04-КП) | ||
| P, Q, S | от 1:1 до 5:1 | ±0,10 | |
| от 5:1 до 30:1 | ±(0,02-КП) | ||
| 266NDH (с уплотнениями M1.5, M1.5B) | F, H, M, P, Q | от 1:1 до 5:1 | ±0,10 |
| от 5:1 до 30:1 | ±(0,02-КП) | ||
| 266NDH (с уплотнениями M1.5A) | F, H, M, P, Q, S | от 1:1 до 5:1 | ±0,10 |
| от 5:1 до 30:1 | ±(0,02-КП) | ||
| 266NDH (с другими уплотнениями) | F, H, M, P, Q, S | от 1:1 до 10:1 | ±0,15 |
| от 10:1 до 60:1 | ±(0,015 •КП) |
| Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
| 266CRH, 266JRH (с уплотнениями P3, F3, E3, F2) | C | от 1:1 до 5:1 | ±0,075 |
| от 5:1 до 10:1 | ±(0,015 •КП) | ||
| F - R | от 1:1 до 10:1 | ±0,075 | |
| от 10:1 до 60:1 | ±(0,075+0,005-КП-0,05) | ||
| 266CRH, 266JRH (с другими уплотнениями) | C | от 1:1 до 5:1 | ±0,10 |
| от 5:1 до 10:1 | ±(0,02-КП) | ||
| F - R | от 1:1 до 10:1 | ±0,10 | |
| от 10:1 до 60:1 | ±(0,01 •КП) | ||
| 266CRT, 266JRT (с уплотнениями P3, F3, E3, F2) | C | от 1:1 до 5:1 | ±0,04 |
| от 5:1 до 10:1 | ±(0,008-КП) | ||
| F - R | от 1:1 до 10:1 | ±0,04 | |
| от 10:1 до 60:1 | ±(0,04+0,005-КП-0,05) | ||
| 266CRT, 266JRT (с другими уплотнениями) | C | от 1:1 до 5:1 | ±0,065 |
| от 5:1 до 10:1 | ±(0,013 •КП) | ||
| F - R | от 1:1 до 10:1 | ±0,065 | |
| от 10:1 до 60:1 | ±(0,0065-КП) | ||
| 266CSH, 266JSH | A - R | от 1:1 до 10:1 | ±0,075 |
| A | от 10:1 до 20:1 | ±(0,075+0,005-КП-0,05) | |
| C | от 10:1 до 30:1 | ±(0,075+0,005-КП-0,05) | |
| F - R | от 10:1 до 100:1 | ±(0,075+0,005-КП-0,05) | |
| 266CST, 266JST | A - R | от 1:1 до 10:1 | ±0,04 |
| A | от 10:1 до 20:1 | ±(0,04+0,005-КП-0,05) | |
| C | от 10:1 до 30:1 | ±(0,04+0,005-КП-0,05) | |
| F - R | от 10:1 до 100:1 | ±(0,04+0,005-КП-0,05) | |
| Примечание - (1) Где коэффициент перенастройки (КП) равен отношению верхнего предела измерений к настроенному диапазону измерений | |||
Таблица 6 - Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур_
| Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С |
| 261GC, 261GG, 261GJ, 261GM, 261GN, 261AC, 261AG, 261AJ, 261AM, 261AN | C - V | 10:1 | в диапазоне температур от -40 до -10 °С не включ. и св. +60 до +85 °С включ. ±(0,002-КП+0,002) |
| C и F | 10:1 | в диапазоне температур от -10 до +60 °С включ.: ±(0,003 ^КП+0,003) | |
| L - V | 10:1 | в диапазоне температур от -10 до +60 °С включ.: ±(0,001-КП+0,001) |
| Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С |
| 261GR, 261AR | C - V | 10:1 | в диапазоне температур от -40 до -10 °С не включ. и св. +60 до +85 °С включ. ±(0,002-КП+0,002) |
| C и F | 10:1 | в диапазоне температур от -10 до +60 °С включ.: ±(0,003 •-КП+0,003) | |
| L - V | 10:1 | в диапазоне температур от -10 до +60 °С включ.: ±(0,001-КП+0,001) | |
| 261GS, 261AS | C - V | 10:1 | в диапазоне температур от -40 до -10 °С не включ. и св. +60 до +85 °С включ. ±(0,002-КП+0,002) |
| C и F | 10:1 | в диапазоне температур от -10 до +60 °С включ.: ±(0,003 •-КП+0,003) | |
| L - V | 10:1 | в диапазоне температур от -10 до +60 °С включ.: ±(0,00ЬКП+0,001) | |
| 266DSH | F - Q | 10:1 | ±(0,0003 •ВПИ+0,00045^ДИ(3)) |
| E, S | 10:1 | ±(0,0004^ВПИ+0,00065^ДИ) | |
| B | 10:1 | ±(0,0006^^+0,0010^) | |
| A | 4:1 | ±(0,0010^^+0,0010^) | |
| 266GST | C и F | 10:1 | ±(0,0006^^+0,0009^) |
| L - V | 10:1 | ±(0,0003 •ВПИ+0,00045^ДИ) | |
| 266AST | C и F | 10:1 | ±(0,0006^^+0,0009^) |
| L - R | 10:1 | ±(0,0003 •ВПИ+0,00045^ДИ) | |
| 266HSH | F - Q | 10:1 | ±(0,0003 •ВПИ+0,00045^ДИ) |
| E, S | 10:1 | ±(0,0004^ВПИ+0,00065^ДИ) | |
| W | 5:1 | ±(0,0004^ВПИ+0,00065^ДИ) | |
| Z | 10:1 | ±(0,0006•ВПИ+0,0010•ДИ) | |
| 266NSH | F - Q | 10:1 | ±(0,0006•ВПИ+0,0009•ДИ) |
| S | 10:1 | ±(0,0008^^+0,0013 да) | |
| 266MST | A | 10:1 | ±(0,0006^ВПИ+0,00045^ДИ) |
| C - R | 10:1 | ±(0,0003 •ВПИ+0,00045^ДИ) | |
| 266RST | F - N | 10:1 | ±(0,0005•ВПИ+0,0008•ДИ) |
| 266MRT | C - R | 10:1 | ±(0,0003 •ВПИ+0,00045^ДИ) |
| 266RRT | F, L, N | 10:1 | ±(0,0005^^+0,0008^) |
| 266GRT | C и F | 10:1 | ±(0,0006•ВПИ+0,0009•ДИ) |
| L - V | 10:1 | ±(0,0003 •ВПИ+0,00045^ДИ) | |
| 266ART | C и F | 5:1 (C), 10:1 (F) | ±(0,0006•ВПИ+0,0009•ДИ) |
| L - R | 10:1 | ±(0,0003 •ВПИ+0,00045^ДИ) |
| Модель | Код сенсора | Коэффициент перенастройки (КП)(1) | Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С | |
| 266DRH | E - S | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) |
| B | 10 | 1 | ±(0,0006-ВПИ+0,0010-ДИ) | |
| 266HRH | F - V | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) |
| Z | 10 | 1 | ±(0,0006-ВПИ+0,0010-ДИ) | |
| 266NRH | F - S | 10 | 1 | ±(0,0008-ВПИ+0,0013-ДИ) |
| 266MDT | C - R | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) |
| 266GDT | C и F | 10 | 1 | ±(0,0006-ВПИ+0,0009-ДИ) |
| L - R | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) | |
| 266ADT | C и F | 10 | 1 | ±(0,0006-ВПИ+0,0009-ДИ) |
| L - R | 10 | 1 | ±(0,0003-ВПИ+0,00045-ДИ) | |
| 266DDH | E - S | 10 | 1 | ±(0,0004-ВПИ+0,00065-ДИ) |
| 266HDH | E - W | 10 | 1 | ±(0,0004^ВПИ+0,00065^ДИ) |
| Z | 10 | 1 | ±(0,0006^ВПИ+0,0010^ДИ) | |
| 266NDH | F - S | 10 | 1 | ±(0,0008-ВПИ+0,0013-ДИ) |
| 266CRH, 266JRH(5) | C - R | 10 | 1 | ±(0,0004^ВПИ+0,0006^ДИ) |
| 266CRT, 266JRT(5) | C - R | 10 | 1 | ±(0,0003 •ВПИ+0,00045^ДИ) |
| 266CSH, 266JSH(5) | A | 10 | 1 | ±(0,0008^ВПИ+0,0006^ДИ) |
| C - R | 10 | 1 | ±(0,0004^ВПИ+0,0006^ДИ) | |
| 266CST, 266JST(5) | A | 10 | 1 | ±(0,0006-ВПИ+0,00045-ДИ) |
| C - R | 10 | 1 | ±(0,0003 •ВПИ+0,00045^ДИ) | |
| Примечания (1) Где коэффициент перенастройки (КП) равен отношению верхнего предела измерений к настроенному диапазону измерений. (2) Размерность в зависимости от модели преобразователя и кода сенсора. (3) Где ДИ - диапазон измерений. (4) В зависимости от диаметра резьбы монтажной части. (5) Для сенсора абсолютного давления: ±(0,0008-ВПИ+0,0008-ДИ). | ||||
Таблица 7 - Пределы допускаемой дополнительной погрешности, вызванной изменением
статического давления
| Модель | Код сенсора | Пределы допускаемой дополнительной абсолютной погрешности(1), вызванной изменением статического давления |
| 266MST | A | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 0,2 МПа |
| C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа | |
| R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
| 266DSH | F - S | ±(0,0005-ВПИ+0,0008-ДИ) на каждые 7 МПа |
| A, B, E | ±(0,0008-ВПИ+0,0008-ДИ) на каждые 0,5 МПа (сенсор А), 2 МПа (сенсор B), 3,5 МПа (сенсор e) | |
| 266MRT | C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа |
| R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
| 266DRH | B - S | ±(0,0025-ВПИ+0,0025-ДИ) на каждые 2 МПа |
| 266MDT | C, F, L, N | ±(0,0010-ВПИ+0,0005-ДИ) на каждые 10 МПа |
| R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа |
| Модель | Код сенсора | Пределы допускаемой дополнительной абсолютной погрешности(1), вызванной изменением статического давления |
| 266DDH | Прямой монтаж | ±(0,0015-ВПИ+0,0015-ДИ) на каждые 2 МПа |
| Удаленный монтаж | ±(0,0020-ВПИ+0,0020-ДИ) на каждые 2 МПа | |
| 266CRH, 266JRH | C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа |
| R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
| 266CRT, 266JRT | C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа |
| R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
| 266CSH, 266JSH | A | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 0,2 МПа |
| C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа | |
| R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
| 266CST, 266JST | A | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 0,2 МПа |
| C, F, L, N | ±(0,0005-ВПИ+0,0005-ДИ) на каждые 10 МПа | |
| R | ±(0,0010-ВПИ+0,0010-ДИ) на каждые 10 МПа | |
| Примечание - (1) Размерность в зависимости от модели преобразователя и кода сенсора. | ||
Таблица 8 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электропитания: - номинальное напряжение постоянного тока, В - допустимое рабочее напряжение, В | 24 от 10,5 до 42 |
| Потребляемая мощность, Вт, не более | 0,85 |
| Масса(1), кг | от 0,65 до 50 |
| Габаритные размеры(1), мм, не более: - диаметр корпуса | от 60 до 94 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP67 |
| Нормальные условия преобразователей модификации 266: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | +20 от 30 до 80 от 95 до 106 |
| Нормальные условия преобразователей модификации 261: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +30 от 30 до 80 от 95 до 106 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С (для преобразователей с ЖК индикатором) - температура окружающей среды, °С (для преобразователей без ЖК индикатора) - относительная влажность воздуха, % - атмосферное давление, кПа | от -20 до +70 от -40 до +85 до 95 от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч, не менее | 80 000 |
| Примечание - (1) В зависимости от модификации | |
наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус преобразователей.
Комплектность преобразователей представлена в таблице 9.
Таблица 9
| Наименование | Кол-во | Примечание |
| Преобразователь давления измерительный 2600Т | 1 шт. | модификация в соответствии с заказом |
| Индикатор полевой JDF200 | 1 шт. | по дополнительному заказу |
| Коммуникатор портативный DHH805 | 1 шт. | по дополнительному заказу |
| Разделители сред (уплотнительные фланцы) S26 | 1 шт. | по дополнительному заказу, количество уточняется при заказе |
| Руководство по эксплуатации | 1 экз. | в зависимости от модификации |
| Потребительская тара | 1 шт. | - |
осуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр абсолютного давления МПА-15 (Регистрационный № 4222-74).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - комплекс для измерения давления цифровой ИПДЦ (Регистрационный № 6788-03).
Задатчик избыточного давления автоматизированный Воздух-250 (Регистрационный № 5496-76).
Задатчики избыточного давления Воздух-1,6, Воздух-2,5, Воздух-6,3 (Регистрационный № 10610-00).
Мультиметр 3458А (Регистрационный № 25900-03).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па.
МИ 1997-89 Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки.
Техническая документация фирмы «ABB Automation Products GmbH», Германия.
| Зарегистрировано поверок | 197 |
| Поверителей | 26 |
| Актуальность данных | 16.09.2024 |
