| Номер в госреестре | 69156-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | VIS WI |
| Изготовитель | "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока VIS WI (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении взаимной индукции. Трансформаторы состоят из тороидального магнитопровода, выполненного из трансформаторной стали или из сплавов с высокой магнитной проницаемостью. Магнитопровод изолирован. Поверх изоляции на магнитопровод уложены витки из медного провода по всей длине окружности в несколько слоев. На магнитопровод устанавливаются опорные накладки из изоляционного материала с целью исключения механических воздействий на медный провод. Трансформаторы имеют одну вторичную обмотку.
Используются как встроенные измерительные трансформаторы тока на вводах силовых трансформаторов и реакторов.
Последний виток намотки внешней изоляции пломбируется для предотвращения несанкционированного доступа и наносится знак поверки.

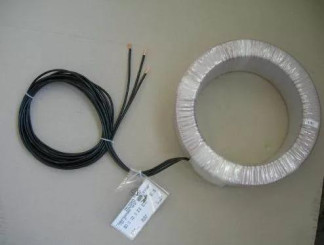

Общий вид средства измерений приведен на рисунке 1.
Место пломбировки от несанкционированного доступа (A) и место нанесения знака поверки (Б)
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжения UHOM, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного тока fHOM, Гц | 50 |
| Номинальный первичный ток IiHOM, А - для заводских номеров 160410701, 160410702, 160410703, 160410704, 160410705, 160410706, 160410707, 160410708, 160410709, 160410710, 160410711, 160410712, 160410713, 160410714, 160410715, 160410716, 160410717, 160410718, 160410719, 160410720, 160410721, 160410722, 160410723, 160410724; - для заводских номеров 160410901, 160410902, 160410903, 160410904, 160410905, 160410906. | 2000 3000 |
| Номинальный вторичный ток, А | 1 |
| Класс точности вторичной обмотки | 0,2S |
| Номинальная мощность вторичной обмотки, при cos9=0,8, ВА | 50 |
| Значение номинального коэффициента безопасности приборов КБном, вторичной обмоток для измерений и учета, не более | 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более | |
| - высота; | 70 |
| - диаметр | 1200 |
| Масса, кг, не более | 30 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от -25 до +40 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ не менее, ч | 220000 |
наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | ||
| Трансформатор тока (зав. №№ 160410703, 160410704, 160410705, 160410708, 160410709, 160410710, 160410713, 160410714, 160410715, 160410718, 160410719, 160410720, 160410723, 160410724, 160410901, 160410904, 160410905, 160410906). | 160410701, 160410706, 160410711, 160410716, 160410721, 160410902, | 160410702, 160410707, 160410712, 160410717, 160410722, 160410903, | VIS WI | 30 шт. |
| Паспорт | 30 шт. | |||
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
Магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на последний виток намотки внешней изоляции и свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока VIS WI
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
