| Номер в госреестре | 69157-17 |
| Наименование СИ | Источники питания / измерители в формате PXIExpress |
| Обозначение типа СИ | М9111А |
| Изготовитель | "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2017 |
| Срок свидетельства | 01.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания/измерители в формате PXIExpress серии М9111А (далее -источники) предназначены для воспроизведения напряжения и силы постоянного тока с одновременным измерением выходных величин.
Принцип действия источников при воспроизведении выходного напряжения и силы постоянного тока основан на цифро-аналоговом преобразовании задаваемых значений на виртуальной лицевой панели программного обеспечения в аналоговые выходные значения физической величины. Принцип измерения источником воспроизводимых напряжений и силы постоянного тока основан на аналого-цифровом преобразовании аналоговых сигналов, измеряемых на выходных клеммах.
Конструктивно источники выполнены в виде печатной платы, на которой закреплены лицевая панель с разъемами для присоединения кабелей и разъем интерфейса на задней части платы. Источники устанавливаются в слоты шасси (базовые блоки) PXIe, например М9018А или другие совместимые шасси.

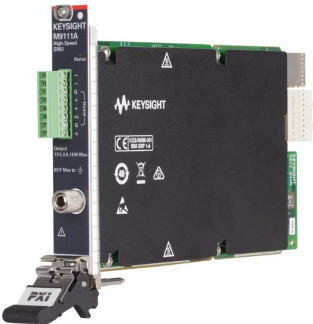

Общий вид источников, схема пломбировки от несанкционированного доступа и места нанесения знаков утверждения типа и поверки представлены на рисунке 1.
Для управления источниками используется внешнее программное обеспечение, установленное в контроллер слота шасси (базового блока) PXIe, например М9018 А (или другие совместимые шасси), или внешний персональный компьютер, подключенный к базовому блоку. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | M911x PXI Module Family Driver |
| Номер версии (идентификационный номер ПО | от 1.0.4302.0 и выше |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики в режиме воспроизведения силы постоянного тока
| Диапазон воспроизведений силы постоянного тока | Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока | Нестабильность силы тока на выходе, вызванная изменением нагрузки от 0 до 100 %, мкА |
| От 1 мкА до 1 мА включ. | ±(0,0005-I+500 нА) | ±0,25 |
| От 1 мА до 3 А включ. | ±(0,0005-I+1 мА) | ±200 |
| Примечание - I - сила постоянного тока, воспроизводимая источником питания, А | ||
Таблица 3 - Метрологические характеристики в режиме воспроизведения напряжения постоянного тока
| Диапазон воспроизведений напряжения постоянного тока | Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока | Нестабильность напряжения на выходе, вызванная изменением нагрузки от 0 до 100 %, мкВ | Уровень пульсаций выходного напряжения (СКЗ), мВ |
| От 0 до 13 В | ±(0,00025-U + 1 мВ) | От -500 до +500 | 1,5 |
| Примечание - U - напряжение постоянного тока, воспроизводимое источником питания, В | |||
Таблица 4 - Метрологические характеристики в режиме измерения силы постоянного тока
| Диапазон измерений силы постоянного тока | Пределы допускаемой абсолютной погрешности измерений силы постоянного тока |
| От 10 до 100 мкА включ. | ±(0,0005-I+10 нА) |
| От 100 мкА до 1 мА включ. | ±(0,0005-I+100 нА) |
| От 1 мА до 3 А включ. | ±(0,0005-I+300 мкА) |
| Примечание - I - сила постоянного тока, измеренная источником питания, А | |
Таблица 5 - Метрологические характеристики в режиме измерения напряжения постоянного тока
| Диапазон измерений напряжения постоянного тока | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока |
| От 1 мВ до 13 В | ±(0,0005-U+1 мВ) |
| Примечание - U - напряжения постоянного тока, измеренное источником питания, В | |
Таблица 6 - Выходные параметры
| Максимальное напряжение | Максимальная сила постоянного | Максимальная выходная |
| постоянного тока на выходе, В | тока на выходе, А | мощность, Вт |
| От 0 до 6 | От -3 до +3 | 18 |
| От 0 до 13 | От -1 до +1 | 13 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество занимаемых слотов в шасси | 1 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 128,4 19,9 212,6 |
| Масса модуля, кг, не более | 0,41 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +17 до +28 95 |
| Условия хранения: - температура окружающей среды, °С | от -40 до +70 |
наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель источника в виде наклейки в месте, указанном на рисунке 1.
Таблица 8 - Комплектность поставки источников
| Наименование и обозначение | Обозначение | Количество |
| Источники питания/измерители в формате PXIExpress серии М9111А | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | РТ-МП-3962-551-2017 | 1 экз. |
осуществляется по документу РТ-МП-3962-551-2017 «ГСИ. Источники питания/измерители в формате PXIExpress серии М9111А. Методика поверки», утвержденному ФБУ «Ростест-Москва» 06.09.2017 г.
Основные средства поверки:
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-14);
- вольтметр АКИП-2402 (регистрационный номер в Федеральном информационном фонде 56995-12);
- шунт токовый PCS-71000 (регистрационный номер в Федеральном информационном фонде 61767-15);
- нагрузка электронная АКИП-1320 (регистрационный номер в Федеральном информационном фонде 40236-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и на корпус источника в соответствии с рисунком 1.
приведены в эксплуатационном документе.
Техническая документация изготовителя Keysight Technologies Malaysia Sdn. Bhd.
